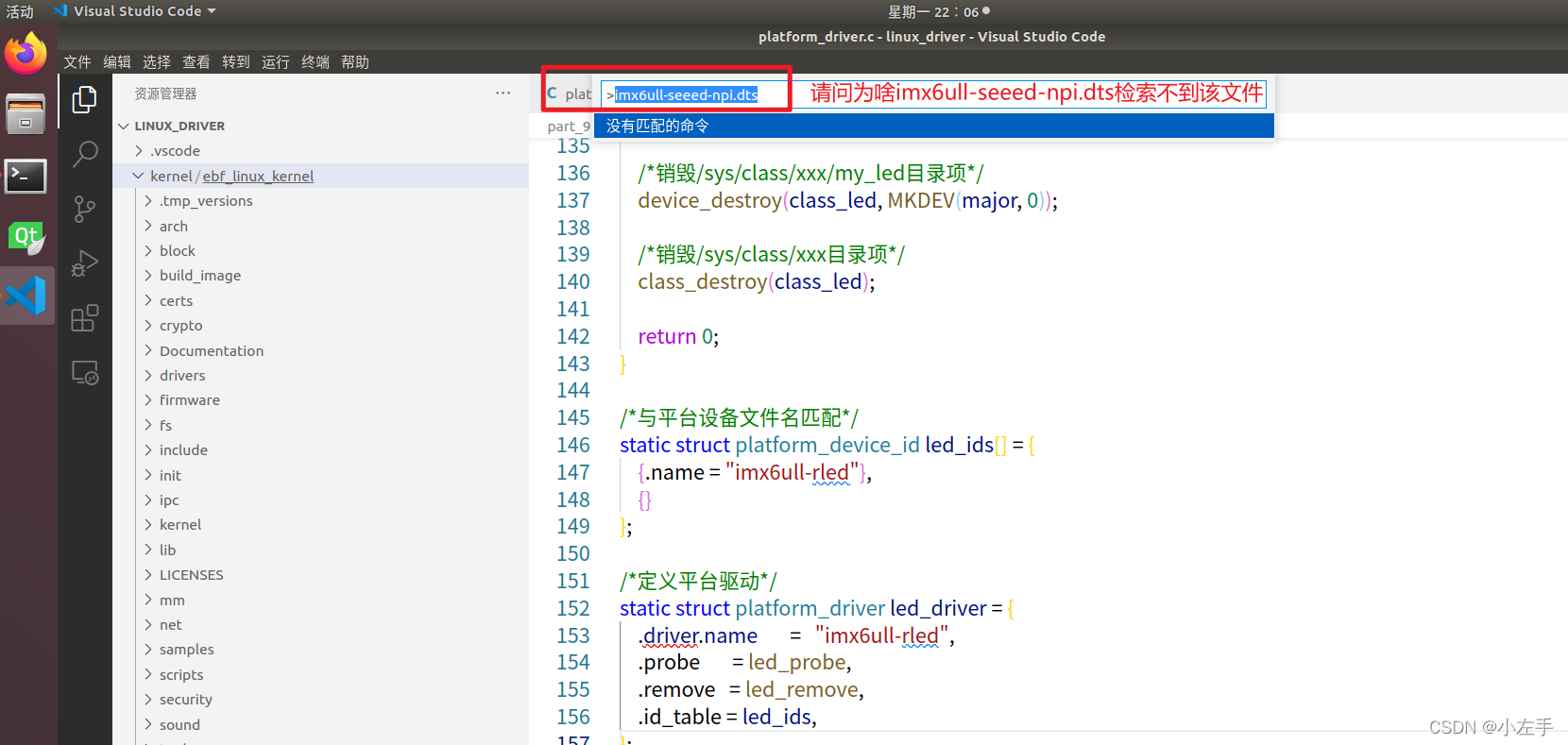

由于开发板和ubantu用的内核文件版本都是4.19.35的，在此路径下没有找到imx6ull-seeed-npi.dts。
路径：ebf-buster-linux/arch/arm/boot/dts/imx6ull-seeed-npi.dts

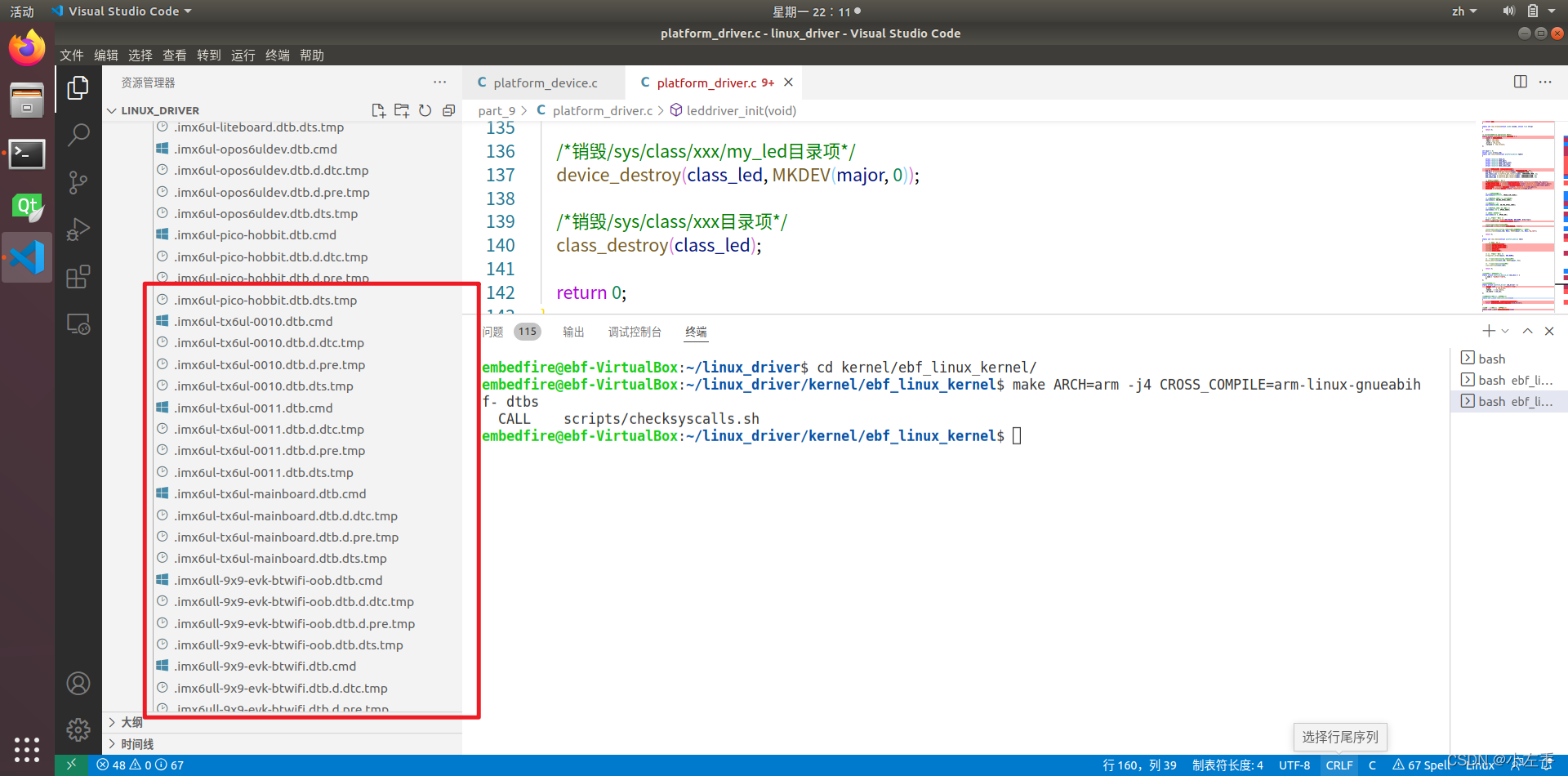

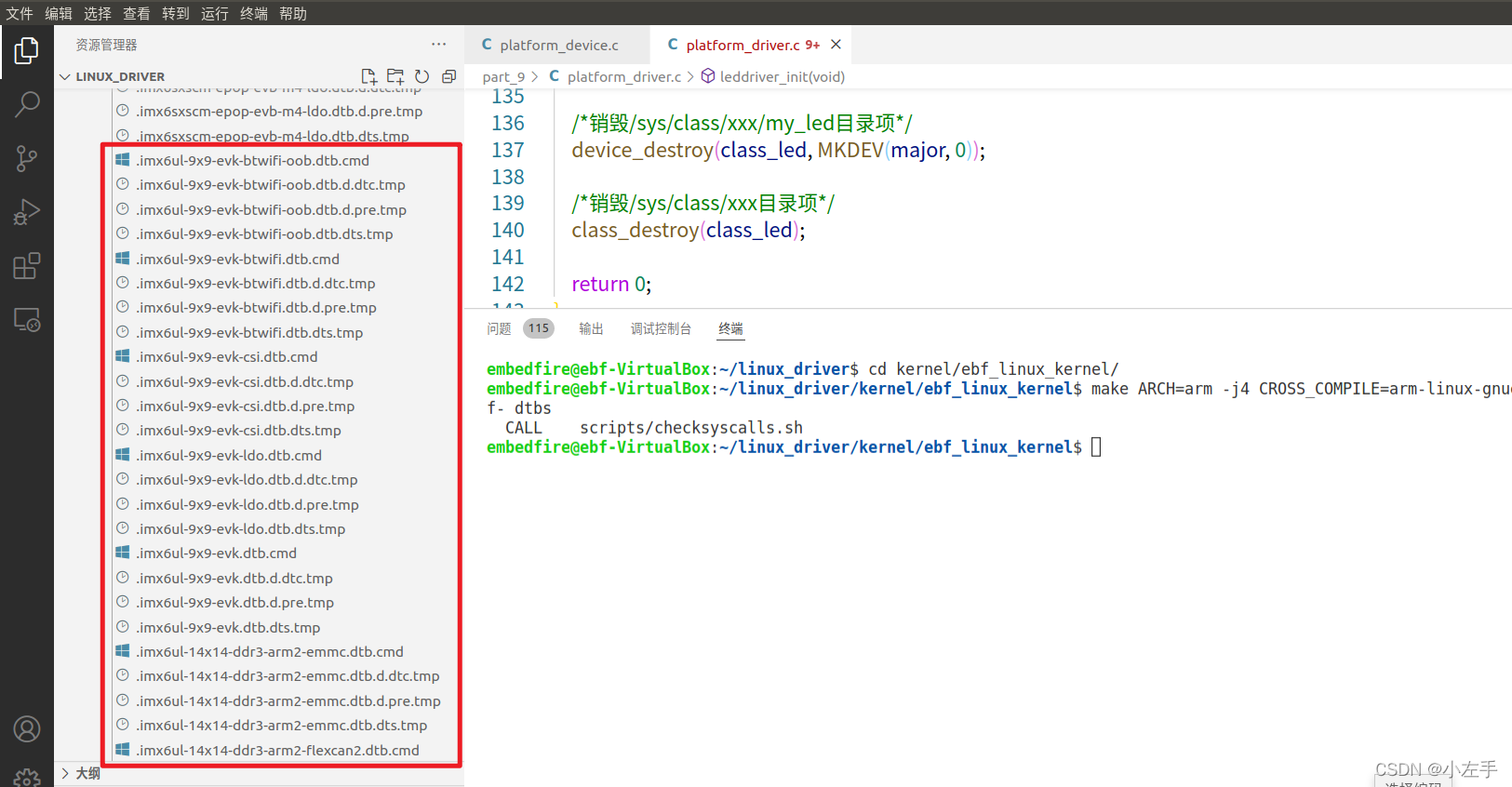

在这里插入图片描述

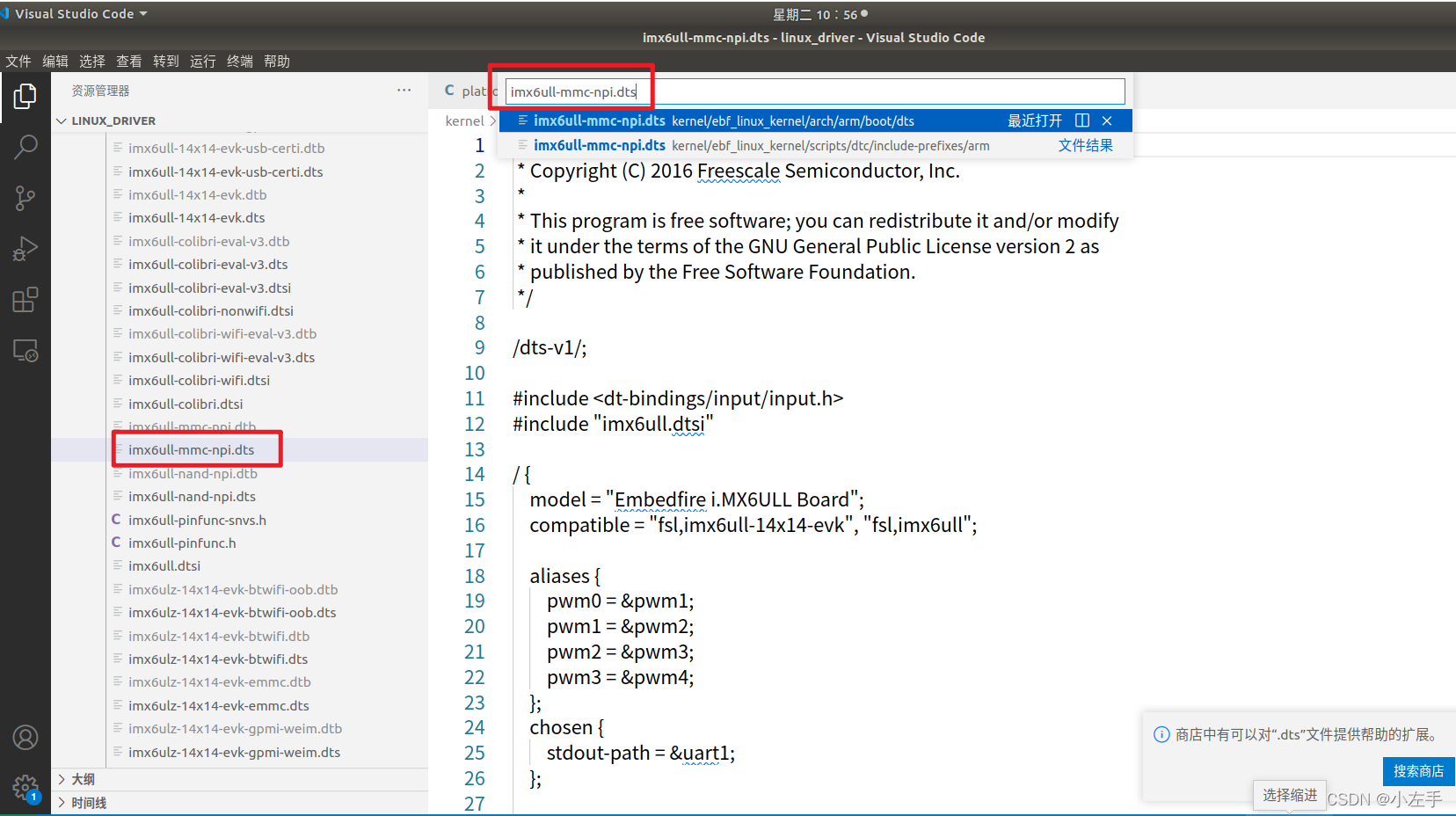

内核4.19.35版本，就用 /imx6ull-mmc-npi.dts，ctrl+p搜索下该文件，就找到了设备树文件。
路径：ebf-buster-linux/arch/arm/boot/dts/imx6ull-mmc-npi.dts

官方对设备树的描述是，一种描述硬件资源的数据结构。它通过bootloader将硬件资源传给内核，使得内核和硬件资源描述相对独立。

设备树的主要优势：对于同一SOC的不同主板，只需更换设备树文件.dtb即可实现不同主板的无差异支持，而无需更换内核文件。

• DTS(device tree source)：设备树源文件，ASCII 格式
• DTC(device tree compiler)：设备树编译工具，Linux内核没办法直接解析，通过 DTC工具吧DTS编译成DTB后Linux内核才可以解析DTB。
• DTB(device tree blob)：二进制设备树
