1 Flink中的时间语义

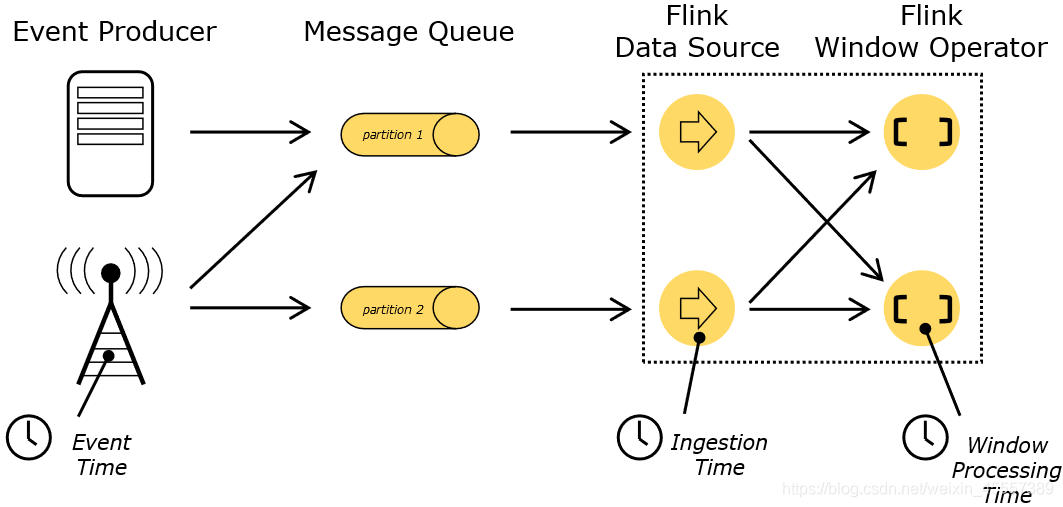

在 Flink 的流式处理中，会涉及到时间的不同概念，如下图所示：

在这里插入图片描述

Event Time：是事件创建的时间。它通常由事件中的时间戳描述，例如采集的日志数据中，每一条日志都会记录自己的生成时间，Flink 通过时间戳分配器访问事件时间戳

Ingestion Time：是数据进入 Flink 的时间

Processing Time：是每一个执行基于时间操作的算子的本地系统时间，与机器相关

默认的时间属性就是Processing Time

对于业务来说，要统计1min内的故障日志个数，哪个时间是最有意义的？

eventTime，因为我们要根据日志的生成时间进行统计

2 EventTime的引入

在Flink的流式处理中，绝大部分的业务都会使用EventTime，一般只在EventTime 无法使用时，才会被迫使用ProcessingTime或者IngestionTime

val env = StreamExecutionEnvironment.getExecutionEnvironment
// 从调用时刻开始给 env 创建的每一个 stream 追加时间特征
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)

3 Watermark

3.1 基本概念

流处理从事件产生，到流经source，再到operator，中间是有一个过程和时间的，虽然大部分情况下，流到operator的数据都是按照事件产生的时间顺序来的，但是也不排除由于网络、分布式等原因，导致乱序的产生，所谓乱序，就是指Flink接收到的事件的先后顺序不是严格按照事件的EventTime顺序排列的

乱序数据的影响？

当Flink以EventTime模式处理数据流时，它会根据数据里的时间戳来处理基于时间的算子
由于网络、分布式等原因，会导致乱序数据的产生
乱序数据会让窗口计算不准确

那么此时出现一个问题，一旦出现乱序，如果只根据EventTime决定window的运行，我们不能明确数据是否全部到位，但又不能无限期的等下去，此时必须要有个机制来保证一个特定的时间后，必须触发window去进行计算了，这个特别的机制，就是Watermark

Watermark是一种衡量EventTime进展的机制，可以设定延迟触发
Watermark是用于处理乱序事件的，而正确的处理乱序事件，通常用Watermark机制结合window来实现
数据流中的Watermark用于表示timestamp小于Watermark的数据，都已经到达了，因此，window的执行也是由Watermark触发的
watermark用来让程序自己平衡延迟和结果正确性

3.2 Watermark的特点

Watermark是一条特殊的数据记录
Watermark必须单调递增，以确保任务的事件时间始终在向前推进，而不是在后退
Watermark与数据的时间戳相关

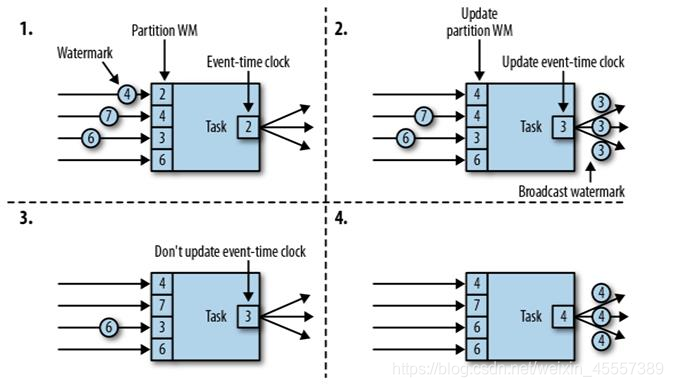

3.3 Watermark的传递

在这里插入图片描述

3.4 Watermark的引入

Watermark的引入很简单，对于乱序数据，最常见的引用方式如下

dataStream.assignTimestampsAndWatermarks(new BoundedOutOfOrdernessTimestampExtractor[SensorReading](Time.seconds(1)) {
    // 抽取时间戳
    override def extractTimestamp(element: SensorReading): Long = {
        element.timestamp * 1000
    }
})

EventTime的使用一定要指定数据源中的时间戳，否则程序无法知道事件的事件时间是什么（数据源里的数据没有时间戳的话，就只能使用ProcessingTime了）

对于排好序的数据，不需要延迟触发，可以只指定时间戳就行了

dataStream.assignAscendingTimestamps(_.timestamp * 1000)

Flink暴露了TimestampAssigner接口供我们实现，使我们可以自定义如何从事件数据中抽取时间戳和生成Watermark

dataStream.assignTimestampsAndWatermarks(new MyAssigner())

MyAssigner有两种类型，两个接口都继承自TimestampAssigner

AssignerWithPeriodicWatermarks

/**
 * AssignerWithPeriodicWatermarks
 *    周期性的生成watermark：
 *        系统会周期性的将watermark插入到流中（水位线也是一种特殊的事件）；
 *        默认周期是200毫秒。可以使用ExecutionConfig.setAutoWatermarkInterval()方法进行设置
 *		  升序和前面乱序的处理BoundedOutOfOrderness，都是基于周期性watermark的
 *
 *    产生watermark的逻辑：
 *        每隔xx秒钟，Flink会调用AssignerWithPeriodicWatermarks的getCurrentWatermark(xx)方法；
 *        如果方法返回一个时间戳大于之前水位的时间戳，新的watermark会被插入到流中；
 *        这个检查保证了水位线是单调递增的；
 *        如果方法返回的时间戳小于等于之前水位的时间戳，则不会产生新的watermark
 */
class MyAssigner() extends AssignerWithPeriodicWatermarks[SensorReading] {
  // 延迟时间2s
  val bound = 2 * 1000L
  // 观察到的最大时间戳
  var maxTs = Long.MinValue

  // 周期性生成watermark
  override def getCurrentWatermark: Watermark = {
    // 创建watermark 指定时间
    new Watermark(maxTs - bound)
  }

  // 比较，求出当前窗口的最大时间戳
  override def extractTimestamp(element: SensorReading, previousElementTimestamp: Long): Long = {
    maxTs = maxTs.max(element.timestamp * 1000)
    element.timestamp * 1000
  }
}

AssignerWithPunctuatedWatermarks

/**
 * AssignerWithPunctuatedWatermarks
 *    间断式地生成watermark；
 *        和周期性生成的方式不同，这种方式不是固定时间的，而是可以根据需要对每条数据进行筛选和处理
 *
 * 基于某些事件触发watermark的生成和发送；
 * 基于事件向流里注入一个人watermark，每一个元素都有机会判断是否生成一个watermark，
 * 如果得到的watermark不为空并且比之前的大就注入流中；
 * 实现AssignerWithPunctuatedWatermarks接口
 */
class MyAssigner() extends AssignerWithPunctuatedWatermarks[SensorReading] {
  // 延迟时间2s
  val bound = 2 * 1000L

  override def checkAndGetNextWatermark(lastElement: SensorReading, extractedTimestamp: Long): Watermark = {
    // 只给sensor_1的传感器的数据流插入watermark
    if (lastElement.id == "sensor_1") {
      new Watermark(extractedTimestamp - bound)
    } else {
      null
    }
  }

  override def extractTimestamp(element: SensorReading, previousElementTimestamp: Long): Long = {
    element.timestamp * 1000
  }
}

3.5 Watermark的设定

在Flink中，watermark由应用程序开发人员生成，这通常需要对相应的领域有一定的了解
如果watermark设置的延迟太久，收到结果的速度可能就会很慢，解决办法是在水位线达到之前输出一个近似结果
而如果watermark到达的太早，则可能收到错误结果，不过Flink处理迟到数据的机制可以解决这个问题

4 EvnetTime在window中的使用

4.1 滚动窗口（TumblingEventTimeWindows）

结果是按照EvevtTime的时间窗口计算得出的，而无关系统的时间（包括输入的快慢）

dataStream.window(TumblingEventTimeWindows.of(Time.seconds(2)))

4.2 滑动窗口（SlidingEventTimeWindows）

// offset：SlidingEventTimeWindows的参数必须满足 0 <= offset < slide and size > 0
dataStream.window(SlidingEventTimeWindows.of(Time.seconds(2), Time.milliseconds(500)))

4.3 会话窗口（EventTimeSessionWindows）

相邻两次数据的EventTime的时间差超过指定的时间间隔就会触发执行

如果加入Watermark，会在符合窗口触发的情况下进行延迟，到达延迟水位再进行窗口触发

dataStream.window(EventTimeSessionWindows.withGap(Time.milliseconds(500)))
