P4Pi AP转wifi模式

调试时间：2022.11.07

        树莓派在安装P4Pi后，会自动设置为AP热点模式。本文档通过配置将树莓派系统从ap模式转变为wifi模式。

---

1   调试环境

        Raspberry 4B 4GB-SDcard 32GB

        Raspberry Pi Imager v1.7.3

Raspberry Pi OS – Raspberry PiFrom industries large and small, to the kitchen table tinkerer, to the classroom coder, we make computing accessible and affordable for everybody.https://www.raspberrypi.com/software/

        P4Pi镜像版本：p4pi-2022-08-25-6932c3b7-lite.img

Release v.0.0.4 · p4lang/p4pi · GitHubP4 on Raspberry Pi for Networking Education. Contribute to p4lang/p4pi development by creating an account on GitHub.https://github.com/p4lang/p4pi/releases/tag/sigcomm2022

        网线+网线转换器（试连接端口）

---

2   镜像安装

SD卡需要安装一个P4Pi镜像而不只是树莓派官方镜像

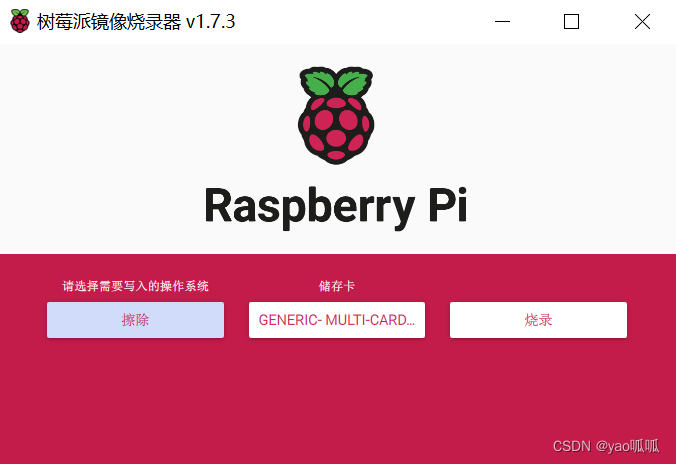

        （1）打开树莓派镜像烧录器，选择存储卡，首先擦除SD卡。

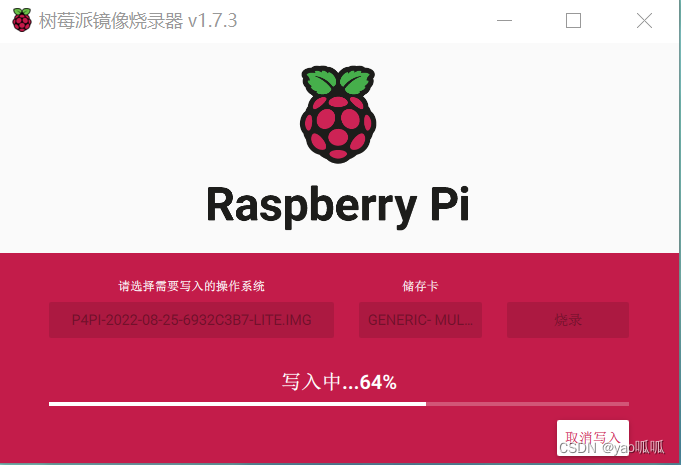

        （2）擦除完成后继续选择该SD卡，选择自定义镜像，点击烧录。

        （3）烧录完成后，将SD卡插入树莓派，安装系统。

        附：烧录完成后，p4pi系统本身没有做GUI界面。但笔记本可以检测到自动开启的热点（SSID：p4pi，密码：raspberry），即烧录成功。连接热点后常用两种方法：一种是在浏览器访问192.168.4.1登入浏览器的web界面；另一种是利用CLI进行ssh连接（用户名：pi，密码：raspberry）。

---

3   系统网络调试

3.1 p4pi-ap模式

       初始系统将内置网卡设为网桥ap模式，ssid为p4pi。

        p4pi利用hostapd开启ap模式。配置文件路径：/etc/hostapd/hostapd.conf。

                配置主要参数：Linux 配置 WiFi 为 AP 模式 - Linux系统区 - 无忧启动论坛 - Powered by Discuz! Linux 配置 WiFi 为 AP 模式 ,无忧启动论坛http://bbs.wuyou.net/forum.php?mod=viewthread&tid=431080&ordertype=1

        p4pi利用udhcpd为连接到树莓派的终端设备分配ip地址。

                查看系统信息                    uname -a                    显示：Linux p4pi 5.15.33-v8+…

                查看wlan0连接状态          iw wlan0 link                显示：not connected

3.2 p4pi-ap模式转wifi模式连接外网

       不能直接将网卡变为wlan模式，树莓派在网卡不能自动连接至局域网的情况下，将没有手段连接树莓派。因此为调整内置网卡连入局域网，按以下步骤进行调试：

       1．将树莓派和PC用网线相连，调整两端的eth0接口使其在同一网段。

       2．修改内置网卡转变为wifi模式。

       3．利用有线接入对树莓派进行控制，使其连接上室内局域网。

       4．利用wifi进行通信。

（1）配置静态eth0：

        将树莓派与PC用网线相连，配置有线网段192.168.5.0/24。

        树莓派配置vim /etc/dhcpcd.conf，PC配置有图形化界面不做赘述。

        1）树莓派-ip 192.168.5.1/24，网关192.168.5.2/24

               interface eth0

               static ip_address = 192.168.5.1/24

               static router = 192.168.5.2/24

               static domain_name_servers = （DNS地址，非必）

        2）PC-ip 192.168.5.2/24，网关 192.168.5.1/24

        注意：配置后需要reboot重启树莓派，eth0地址才会更改。最后，在关闭WLAN情况下，PC也可以正常登录p4pi的web页面并进行ssh访问，证明有线配置成功。(如果无法有线连接尝试刷新PC配置或插拔网线)

（2）树莓派无线网配置：

        1）首先关闭AP模式

                sudo update-rc.d hostapd disable

                sudo service hostapd stop

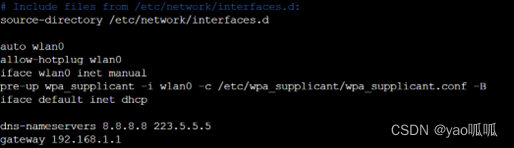

        2）配置网口参数

                vi /etc/network/interfaces

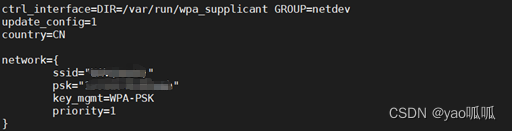

        3）预设wifi账户密码（priority配置保留）

               vi /etc/wpa_supplicant/wpa_supplicant.conf

        4）运行wpa_supplicant.conf文件（检测上一步是否有误）

                sudo wpa_supplicant -i wlan0 -c /etc/wpa_supplicant/wpa_supplicant.conf

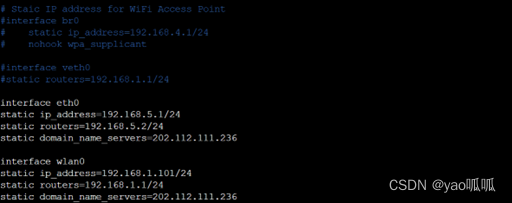

        5）配置静态ip地址（eth0在wlan0连接成功后去除）

                sudo vim /etc/dhcpcd.conf

        修改后 sudo reboot now 重启树莓派

        PC在与树莓派有线相连的情况下可以利用192.168.5.1访问web界面（树莓派配置的有线静态ip）。也可以在连入同一局域网的情况下利用192.168.1.101访问web界面（树莓派配置的无线静态ip）。利用ssh工具，PC端可以通过192.168.1.101或192.168.5.1访问p4pi系统。之前ap模式下设置的虚拟桥接br0为访问ap模式下的p4pi系统提供ip端口，ap关闭后br0也随之失效。

        netstat -rn查看网关

       配置临时网关sudo route add default gw 192.168.1.1 wlan0 （重启后会失效）

---
