(六)OpenCV视频分析与对象跟踪_05_稠密HF_光流的对象跟踪

1. 移动对象跟踪三要素
   外观模型、图像表示、移动模型
2. 稠密光流-HF
   calcOpticalFlowFarneback

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

void drawOpticalFlowHF(Mat& flow, Mat& dst);

// 稠密光流不对特征点跟踪，而是每次扫描整幅图像，显示运动的像素点，所以稠密光流运算速度慢
//https://blog.youkuaiyun.com/weixin_41721222/article/details/83788382
int main(int argc, char** argv)
{
	VideoCapture capture;
	capture.open("../path.avi");
	if (!capture.isOpened())
	{
		cout << "could not load video..." << endl;
		return -1;
	}

	Mat frame, gray;
	Mat pre_frame, pre_gray;
	Mat dst;//稠密光流的结果存储图像(等价于frame)
	Mat flow;//稠密光流的行,x和y位移数据

	capture.read(frame);// 先取出第一帧图像
	cvtColor(frame, pre_gray, COLOR_BGR2GRAY);

	// 从第二帧数据开始的每一帧都与第一帧进行比较
	while (capture.read(frame))
	{
		cvtColor(frame, gray, COLOR_BGR2GRAY);
		if (!pre_gray.empty())
		{
			// 稠密光流跟踪
			calcOpticalFlowFarneback(pre_gray,//输入前一帧图像
				gray, //输入后一帧图像
				flow,//输出的光流图像
				0.5,//金字塔上下两层之间的尺度关系
				3, //金字塔层数
				15,//均值窗口大小，越大越能denoise并且能够检测快速移动目标，但会引起模糊运动区域
				3,//迭代次数
				5,
				1.2,
				0);
			cvtColor(pre_gray, dst, COLOR_GRAY2BGR);//灰度图像转成RGB图像
			drawOpticalFlowHF(flow, dst);// 绘制跟踪
		}
		//imshow("Video_demo", frame);
		imshow("Video_flow", dst);

		char c = waitKey(100);
		if (c == 27)
		{
			break;
		}
	}

	capture.release();
	waitKey(0);
	return 0;
}

void drawOpticalFlowHF(Mat& flow, Mat& dst)
{
	for (int row = 0; row < dst.rows; row++)
	{
		for (int col = 0; col < dst.cols; col++)
		{
			const Point2f flow_xy = flow.at<Point2f>(row, col);//flow保存的是每个像素点移动的距离
			if (flow_xy.x > 1 || flow_xy.y > 1)// x或y方向移动了1个像素以上就表示该像素移动了
			{
				//Point(col, row)为移动了的像素点的第一帧初始位置
				//Point(cvRound(col + fxy.x), cvRound(row + fxy.y))为移动了的像素点的第N帧实时位置
				line(dst, Point(col, row), Point(cvRound(col + flow_xy.x), cvRound(row + flow_xy.y)), Scalar(255, 0, 255), 1, 8);
				//circle(dst, Point(cvRound(col + flow_xy.x), cvRound(row + flow_xy.y)), 2, Scalar(255, 0, 255), 2, 8);
				circle(dst, Point(col, row), 2, Scalar(0, 255, 255), 1, 8);// 较第一帧移动的像素点
			}
		}
	}
	return;
}

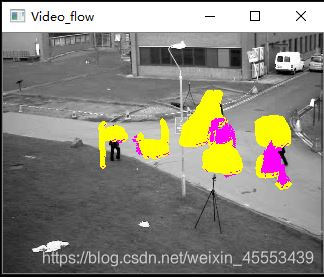

输出结果:
