vtk窗宽窗位，以及图像反白思路

已于 2022-10-21 22:36:43 修改
阅读量902 收藏 1
点赞数
分类专栏： VTK 文章标签： 计算机视觉 人工智能
于 2022-09-28 18:29:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_45547159/article/details/127094598
版权
本文介绍医学图像中窗宽窗位的概念及其重要性。窗宽定义了图像灰度值的显示范围，窗位决定了灰阶的中心位置。通过调整这两个参数，医生可以更好地观察不同组织之间的细微差异。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

普通图像的灰度范围一般是256级，而医学图像基于其特殊性，灰度级较普通图像会高很多。人体组织在CT上能分辨出2000个不同的灰度，而人眼只能分辨16个灰度，将这2000个CT值用16阶灰度反应的话，人眼能够分辨的CT值则为2000/16=125Hu，即组织CT值相差125Hu以上，人眼才能分辨出来。但人体组织间的CT值通常相差不大，为了能够对CT值相差小的组织进行分辨，提出窗宽窗位的概念。

  概念：
    窗宽（window width）：表示所显示强度值的范围。简单来说就是范围。

    窗位（window level）：表示图像灰阶的中心位置。简单来说就是中心。

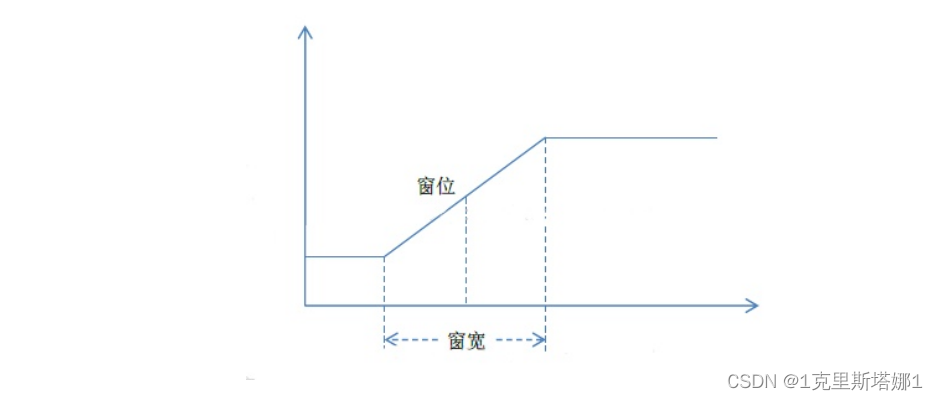

在这里插入图片描述
反白思路，窗宽不变，用最大值同时减去所有像素值，并且用该最大值减去窗位，因为不能仅仅改变了像素值，但是窗位不变（如果不变的话图像大概率是看不到的，因为目前所处的窗位不包含转换后图像）
代码就不上了，有人想要可以私聊我删~~ 除线格式~~

正确方法是设置lookuptable，将lookuptable反转，不必对图像数据进行反转
