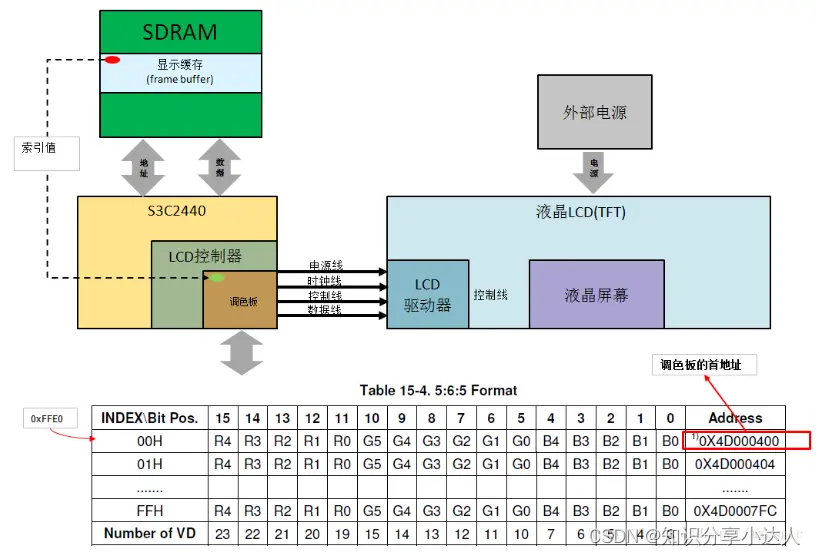

LCD液晶屏驱动详解（2）

• TFT-LCD的时序

每个VSYNC信号表示一帧数据的开始；每个HSYNC信号表示一行数据的开始，无论这些数据是否有效；每个VCLK信号表示正在传输一个像素的数据，无论它是否有效。数据是否有效只是对CPU的LCD控制器来说的，LCD根据VSYNC、HSYNC、VCLK不停的读取总线数据并显示。

image-20210719223036418

上图中的时序图，分为两个部分，上面部分是一帧的时序图，下面部分是一行的时序图我们分析下时序图中每个参数的意义(上图中的①->⑩) ：

1. 对应于上述的过程1，2, VSYNC信号(代表一帧的开始)需要持续一段时间②(VSPW+1)， 电子枪认为收到了VSYNC信号(即白扫射了VSPW+1行，也可以说白扫射了(VSPW+1)个HSYNC周期时间),收到信号后,还要继续持续时间③(VBPD+1), LCD控制器才开始发送有效数据, 从而电子枪发射有效像素, 即(② + ③)为LCD屏幕上边的无效区， 对于①参数， 这是手册上的数据， 即告我们默认LCD控制器发送HSYNC信号为高电平，但实际LCD接受HSYNC硬件上有可能设计成低电平有效， 所以可以对寄存器进行修改, 让LCD控制器发出HSYNC控制信号为低电平

   tips: VSPW VBPD参数会根据datasheet来具体设置（下文会提到）， 设置这些参数的目的是告诉LCD控制器电子枪的反应时间以便发送帧数据(比如电子枪, 发送HSYNC后， 得知道电子枪的反应时间后才开始传送有效数据)

2. ④为， 即有效数据为（LINEVAL+1）行，我们分辨率为480*272，所以LINEVAL为271 *

3. ⑤V
