【以太网-串口-以太网通讯场景的实例通信方案】

迈威3101串口服务器此场景的通信方案（非广告仅作技术方案的分享）
一、通信流程
从机服务器数据通过modbus rtu tcp 转modbus rtu协议透传给从机的3101串口服务器，从机3101串口服务器通过485把数据透传给主机3101串口服务器，主机串口服务器通过modbus rtu转modbus tcp把数据透传给主机服务器，通信流程如下图：

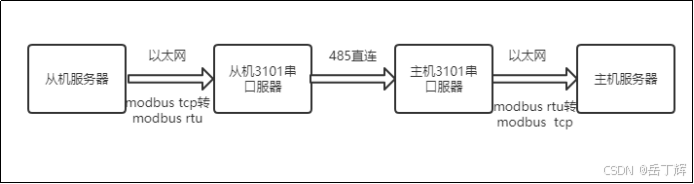

图1-1 通信流程

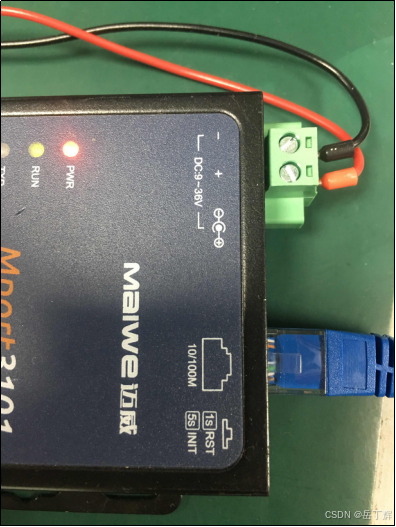

图1-2 3101与主/从服务器以太网连接

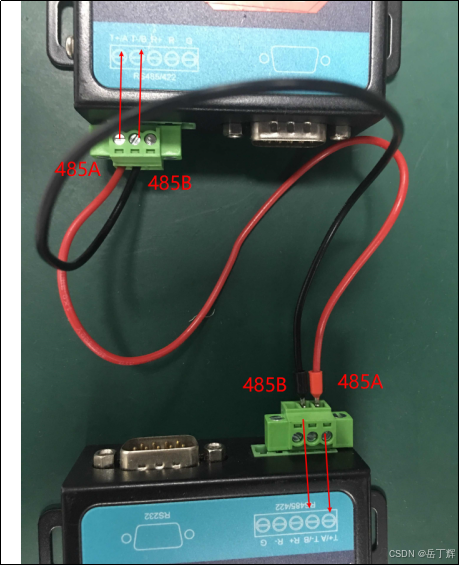

图1-3 主/从机485直连

二、配置
3101串口服务器与主/从机直连后配置信息如下图：

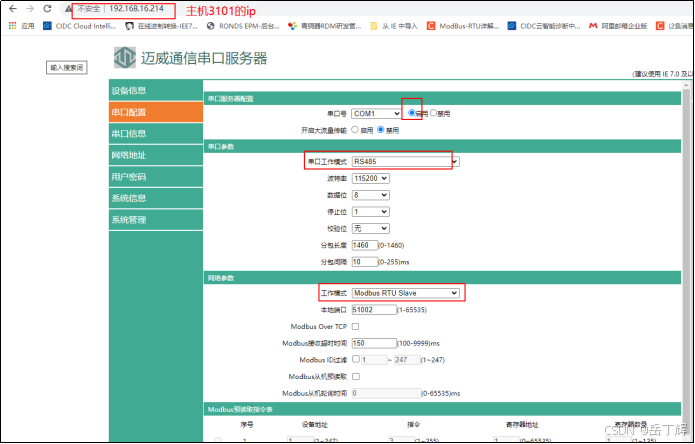

图2-1 主机端3101配置

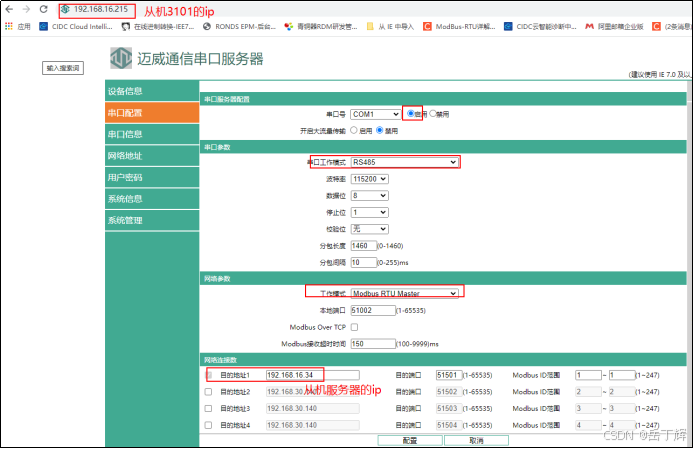

图2-2 从机端3101配置

三、验证方案
验证需要两台服务器，主机安装Modbus poll模拟读取从机数据，主机3101串口服务器做相应的配置；从机安装Modbus Slave模拟从机的数据源，从机3101串口服务器做相应的配置，最终从机数据透传到主机即可得到验证。如下图：

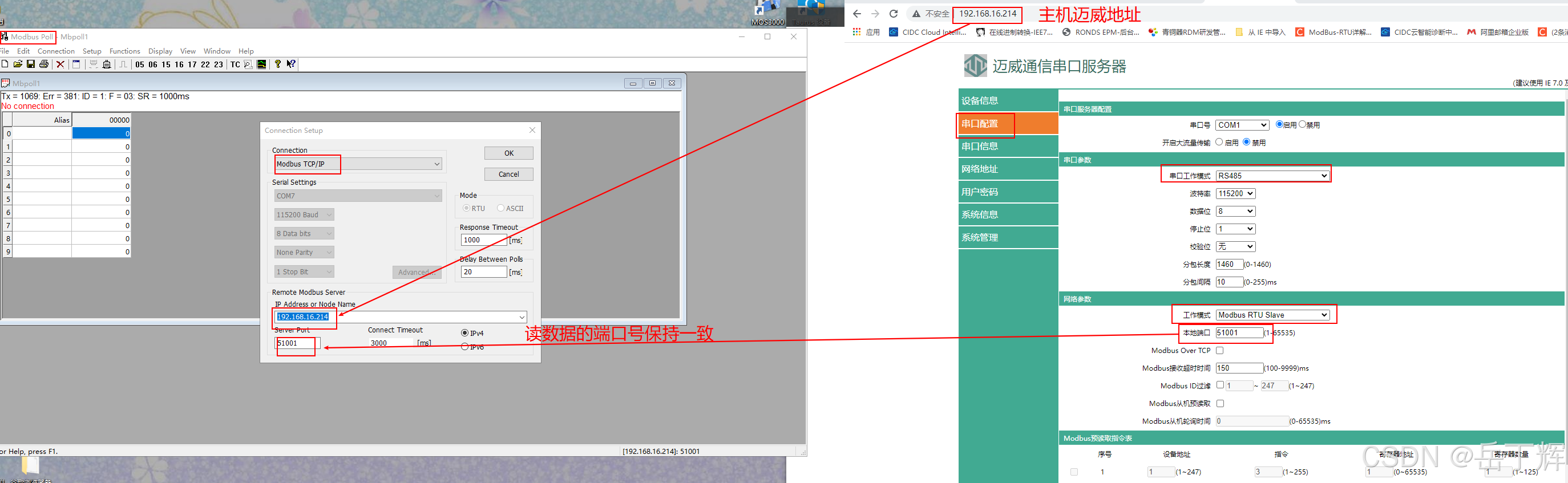

图3-1 主机3101和Modbus poll对应配置

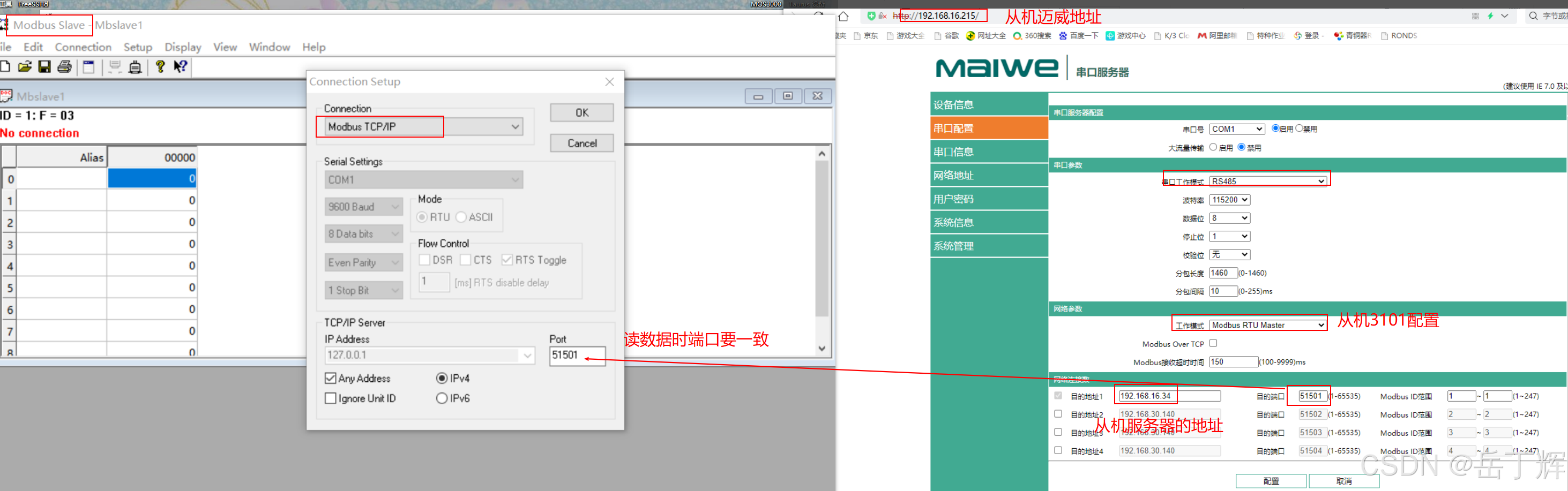

图3-2从机3101和Modbus Slave对应配置

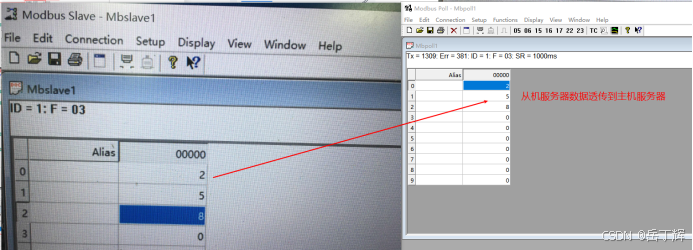

图3-3 主从机数据验证
