记录nodemcu-esp8266(12f)的固件烧录

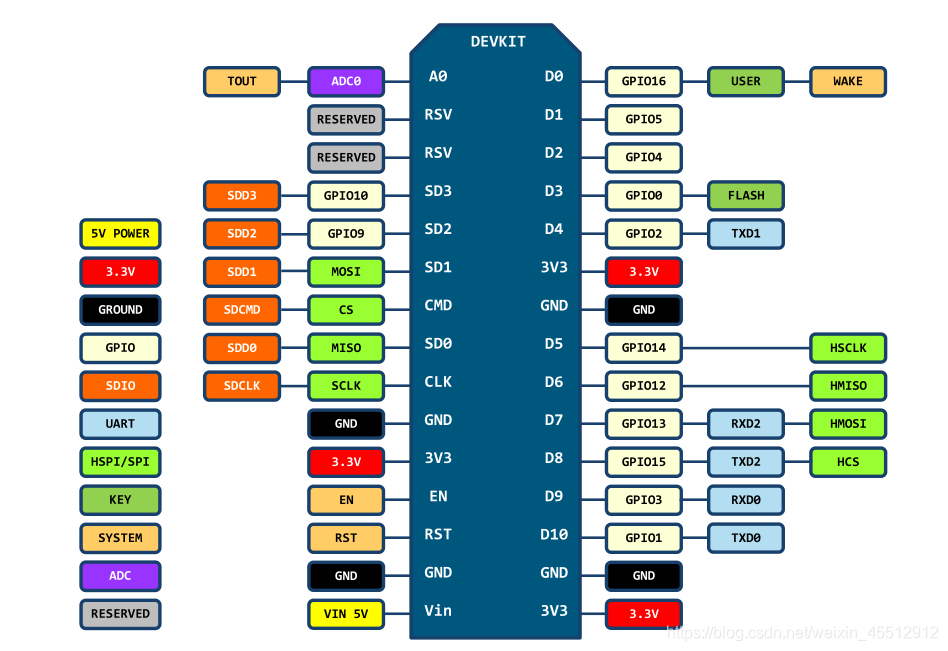

d3 、GND接地。
D4 RST EN 3V3接高。
USB转TTL的TXD RXD 与nodemcu的RXD TXD连接。
USB转TTL的地接地,高接高,5V5悬挂。
在这里插入图片描述

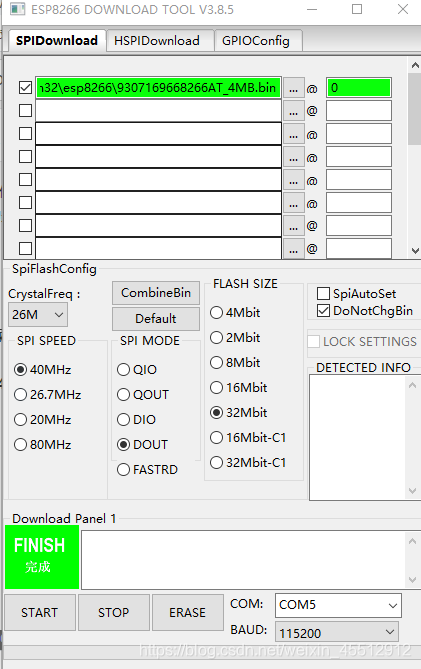

然后把在esp8266的下载工具中下载固件即可。
(我还不会那个自定义固件,所以用的是官网合成的固件4MB那个)

在这里插入图片描述

(注意:1、用最短的线接,杜邦线不要两根连在一块用,可能下载不成功,我在这翻了跟头)
** 2、自己的芯片是2102还是ch340,驱动不一样)
3、合成的固件一定要勾选DONOTchgbin**
