【Unity 性能分析器----Physics Profiler 模块】

仅做个人笔记

官方手册链接，点击跳转

Unity的Physics Profiler模块是一个用于监控和分析场景中物理系统性能的工具。它可以帮助开发者诊断和解决与物理相关的性能问题，优化物理模拟的效率。以下是Physics Profiler模块的详细介绍、参数说明以及需要重点关心的方面：

Physics Profiler模块介绍

Physics Profiler模块主要提供以下信息和功能：

• 物理系统性能监控：跟踪应用程序在物理计算上所花费的时间，包括碰撞检测、刚体更新等。
• 物理资源使用情况：显示物理模块使用的内存、活跃的物理对象数量等。
• 调试和优化工具：结合Physics Debug Visualization，帮助进一步调试和理解应用中的物理问题。

参数介绍

以下是Physics Profiler模块中一些重要的参数及其含义：

图表分类（Chart categories）

Chart	Function
Physics Used Memory	物理模块总共使用的内存量。
Active Dynamic Bodies	处于活跃状态的Rigidbody和ArticulationBody组件数量，这些组件未处于睡眠状态。
Active Kinematic Bodies	活跃的Kinematic Rigidbody组件数量。当在帧中调用MovePosition或MoveRotation时，Kinematic Rigidbody处于活跃状态，并在下一帧保持活跃。注意：Unity可能会多次处理带有连接关节的Kinematic Rigidbody组件，这会影响显示的值。
Dynamic Bodies	Rigidbody和ArticulationBody组件的总数。
Overlaps	重叠事件的数量。当碰撞体相互重叠时，会发生重叠事件。
Trigger Overlaps	与触发器碰撞体的重叠事件数量（按对计数）。
Discreet Overlaps	使用离散碰撞检测解决的重叠事件数量。
Continuous Overlaps	使用连续碰撞检测解决的重叠事件数量。
Physics Queries	物理查询的总数，例如射线投射和形状投射。

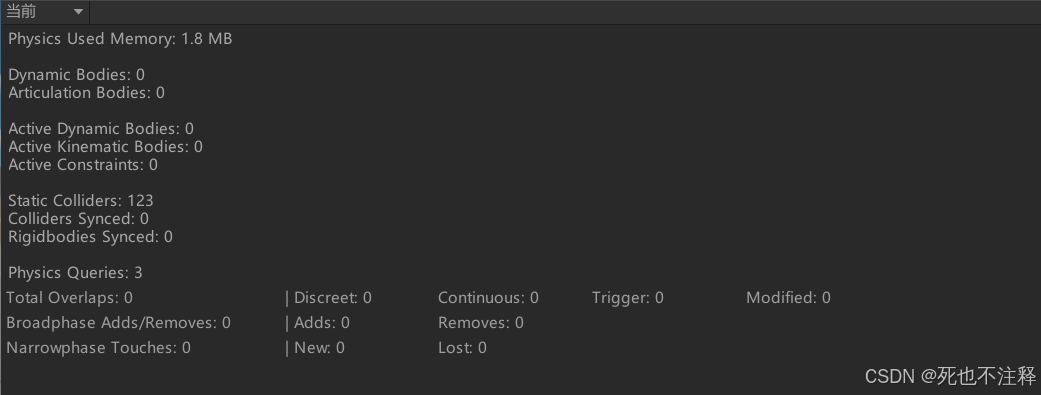

模块详情窗格（Module details pane）

当在Physics Profiler模块中选择一个帧时，模块详情窗格会显示有关场景中物理的进一步详细信息，包括：

Statistic	Description
Physics Used Memory	物理模块总共使用的内存量。
Dynamic Bodies	Rigidbody和ArticulationBody组件的总数。
Articulation Bodies	场景中ArticulationBody组件的数量。
Active Dynamic Bodies	处于活跃状态的Rigidbody和ArticulationBody组件数量。
Active Kinematic Bodies	活跃的Kinematic Rigidbody组件数量。
Static Colliders	没有Rigidbody或ArticulationBody组件的碰撞体数量。
Colliders Synced	与变换同步的碰撞体数量。
Rigidbodies Synced	与变换同步的Rigidbody组件数量。
Physics Queries	物理查询的总数。
Total Overlaps	重叠事件的总数。
Broadphase Adds/Removes	广阶段算法添加或移除的碰撞体总数。
Narrowphase Touches	自上一帧以来丢失或新出现的碰撞事件总数。

重点关心的方面

在使用Physics Profiler模块时，以下几点需要特别关注：

1. 活跃物理对象数量：监控Active Dynamic Bodies和Active Kinematic Bodies的数量，过多的活跃物理对象可能导致性能下降。
2. 物理内存使用：关注Physics Used Memory参数，过多的内存占用可能影响应用的整体性能。
3. 碰撞和重叠事件：查看Overlaps、Trigger Overlaps等参数，过多的碰撞和重叠事件可能增加物理计算的负担。
4. 物理查询效率：Physics Queries参数显示了物理查询的总数，过多的射线投射等查询可能影响性能。
5. 碰撞检测类型：注意Discreet Overlaps和Continuous Overlaps的比例，根据游戏需求调整碰撞检测类型，以优化性能。
