本文深入讲解LVS（Linux Virtual Server）集群系统，包括其工作原理、三种主要模式（NAT、DR、TUN）的配置与优缺点，以及内核模块IPVS支持的调度算法。LVS是由章文嵩博士主导的开源项目，现已集成到Linux内核中，适用于负载均衡场景。
简介：
LVS( linux virtual server )即linux虚拟服务器，是一个虚拟的服务器集群系统，由章文嵩博士主导的开源负载均衡项目，目前LVS已经被集成到linux内核模块中。
LVS工作原理
LVS的 IP负载均衡技术是通过 IPVS模块来实现的，IPVS是LVS集群系统的核心软件，它的主要作用是：安装在 Director server上，同时在 director server 上虚拟出一个IP地址，用户必须通过这个虚拟的IP地址访问服务器。这个虚拟的IP一般称为LVS的VIP，即Virtual IP。访问的请求首先经过VIP到达负载调度器，然后由负载调度器从real server 列表中选取一个服务节点响应用户的请求。在用户的请求到达负载调度器后，调度器如何将请求发送到提供服务的real server 节点，而 real server 节点如何返回数据给用户，是IPVS实现的技术。
IPVS ： 工作在内核空间，主要用于使用户定义的策略生效
ipvsadm:工作于用户空间，主要用于定义和管理集群服务的工具

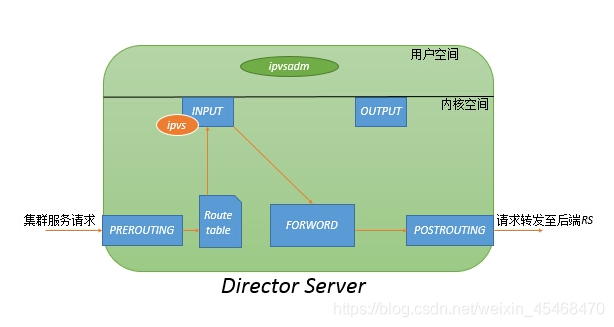

上图所示，ipvs工作于内核空间的INPUT链上，当收到用户请求某集群服务时，经过PREROUTING链，经检查本机路由表，送往INPUT链；在进入 netfilter的INPUT链时，ipvs强行将请求报文通过ipvsadm定义的集群服务策略的路径改为FORWARD链，将报文转发至后端真实提供服务的主机。
| 名称 | 缩写 | 说明
| 虚拟IP地址 | VIP | VIP为Director 用于向客户端计算机提供服务的IP地址。
| 真实IP地址 | RIP | 在集群节点上使用的真实地址
| Director的IP地址 | DIP |用于连接内外网络的IP地址，物理网卡上的IP地址。负载均衡器上的IP。
| 客户端主机IP地址 | CIP |客户端用于计算机请求集群服务器的IP地址，该IP地址用作发送给集群的请求的源IP地址。

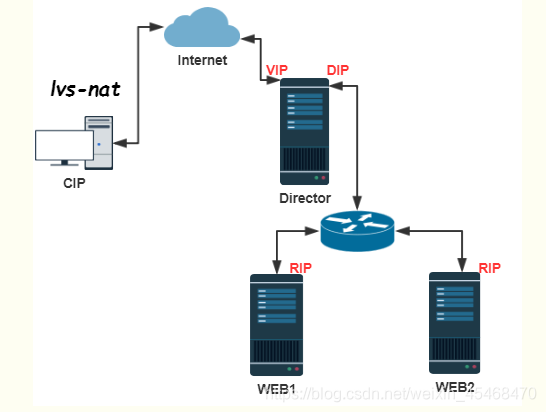

LVS—nat模式
多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和PORT来实现转发。
实现要点：
（1）RIP和DIP必须在同一个IP网络，且应该使用私网地址；RS的网关要指向DIP
（2）请求报文和响应报文都必须经由Director转发；极高负载的场景中，Director可能成为系统瓶颈；
（3）支持端口映射，可修改请求报文的目标PORT；
（4）VS必须是linux系统，RS可以是任意系统
1、客户端访问集群的VIP，请求WEB资源(请求报文：源地址为CIP，目标地址为VIP)；
2、Director收到客户端的请求报文，会修改请求报文中的目标地址(VIP)为RIP，并且将请求根据相应的调度算法送往后端WEB服务器(请求报文：源地址CIP，目标地址为RIP)；
3、WEB服务器收到请求，检查报文是访问自己的而自己也提供WEB服务，就会响应这个请求报文，并发送给Director(响应报文：源地址RIP，目标地址CIP)；
4、Director收到WEB服务器的响应报文，会根据自己内部的追踪机制，判断出用户访问的是VIP，此时会修改源地址为VIP并响应客户端请求(响应报文：源地址VIP，目标地址CIP)。
nat模型优劣势：
优势：节点服务器使用私有IP地址，与负载调度器位于同一个物理网络，安全性比DR模式和TUN模式要高。
劣势：调度器位于客户端和集群节点之间，并负责处理进出的所有通信(压力大的根本原因)，大规模应用场景中，调度器容易成为系统瓶颈

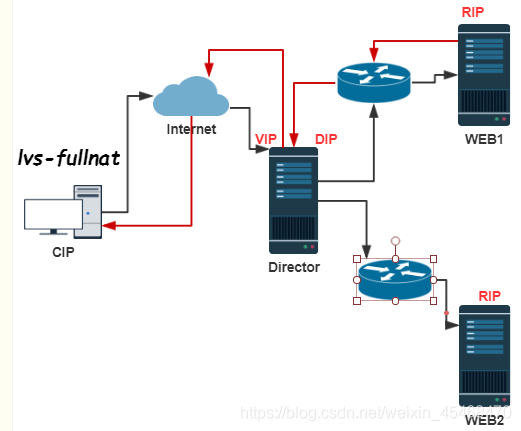

LVS—fullnat
通过同时修改请求报文的源IP地址和目标IP地址进行转发
要点：
（1）VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指向DIP；
（2）RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但是Director还要将其发往Client；
（3）请求和响应报文都经由Director；
（4）支持端口映射；
（5）lvs-fullnat型lvs默认不支持需要更换支持的内核
1、客户端将请求发送给Director的VIP请求服务；
2、VIP通过调度算法，将请求发送给后端的RS，这个时候源地址改成DIP，目标地址改成RIP；
3、RS接收到请求后，由于源地址是DIP，则一定会对DIP进行回应；
4、Director收到RS的响应后，修改数据报的源地址为VIP，目标地址为CIP进行响应。

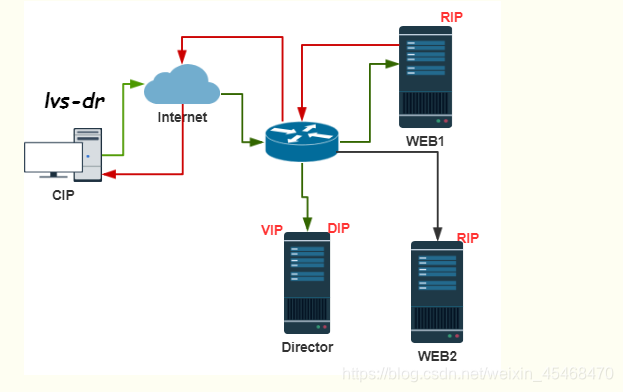

DR模式
通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不变。
要点：
（1）Director和各RS都得配置使用VIP；
（2）确保前端路由器将目标IP为VIP的请求报文发往Director：通过在RS上修改内核参数以限制arp通告及应答级别(arp_announce及arp_ignore)；
（3）RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；RIP的网关不能指向DIP，以确保响应报文不会经由Director；VIP配置在DR上的时候，应该是在eth0:0上，在RS上配置VIP的时候，就必须是lo:0了，否则达不到让RS不响应VIP的ARP通告的效果。
（4）RS跟Director要在同一个物理网络即同一广播域；
（5）请求报文要经由Director，但响应不能经由Director，而是由RS通过网关直接发往Client；
（6）不支持端口映射
1、客户端CIP的请求发送给Director调度器的VIP；
2、Director调度器收到客户端的请求包后，将数据包的MAC地址改成Director调度器选择的某一台RS的MAC地址，并通过交换机(数据链路层)发送给RS服务器(因为MAC地址是RS的MAC地址，所以，RS可以接收到该数据报)，注意：此时数据包的目的及源IP地址没有发生任何改变；
3、 (1) RS的数据链路层收到发送来的数据报文请求后，会从链路层往上传给IP层，此时IP层需要验证请求的目标IP地址。因为包的目标IP(即VIP)并不是像常规数据报那样为RS的本地IP，而仅仅目的MAC地址是RS的。所以，在RS上需要配置一个VIP的LoopbackDevice，是因为LoopbackDevice是服务器本地使用的网络接口，对外是不可见的，不会跟Director的VIP冲突；
(2) RS处理数据包完成后，将应答直接返回给客户端(源IP为VIP，目标IP为CIP)，响应的数据报不再经过Director调度器。因此如果对外提供LVS负载均衡服务，则RS需要连上互联网才能将应答包返回给客户端。RS最好为带公网IP的服务器，这样可以不经过网关直接回应客户；如果多个RS使用了同一网关出口，网关会成为LVS架构的瓶颈，会大大降低LVS的性能。
dr模型优劣势：
优势：负载均衡器也只是分发请求，应答包通过单独的路由方法返回给客户端，大大提高了服务器并发能力。
劣势：(1) LVS-RS间必须在同一个VLAN； (2) RS上绑定VIP，风险大。

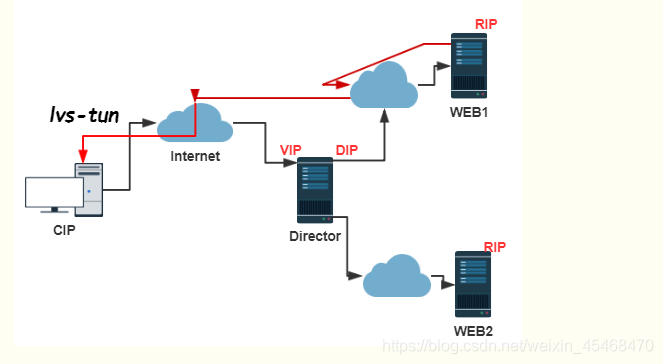

LVS—tun：
转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而是在原IP报文之外再封装一个IP首部（源IP是DIP，目标IP是RIP），将报文发往挑选出的目标RS；RS直接响应给客户端（源IP是VIP，目标IP是CIP）。
要点：
（1）DIP，VIP，RIP都应该是公网地址；
（2）RS的网关不能，也不可能指向DIP，在RS的lo别名网卡上配置vip地址；
（3）请求报文要经由Director，但响应不能经由Director；
（4）不支持端口映射；
（5）RS的OS得支持隧道功能
1、用户发送请求到Director的VIP请求服务；
2、当用户请求到达Director的时候，根据调度算法选择一台RS进行转发，这时使用隧道（tun）封装两个IP首部，此时源IP是DIP，目标IP是RIP；
3、当RS接收到数据报后，看到外层的IP首部，目标地址是自己，就会拆开封装，解析完毕后，发送响应报文，源IP是VIP，目标IP是CIP。
tun模型优劣势：
优势：实现了异地容灾，避免了一个机房故障导致网站无法访问。
劣势：RS配置复杂。
LVS调度算法
在内核中的连接调度算法上，IPVS已实现了以下八种调度算法：
轮叫调度（Round-Robin Scheduling）
加权轮叫调度（Weighted Round-Robin Scheduling）
最小连接调度（Least-Connection Scheduling）
加权最小连接调度（Weighted Least-Connection Scheduling）
基于局部性的最少链接（Locality-Based Least Connections Scheduling）
带复制的基于局部性最少链接（Locality-Based Least Connections with Replication Scheduling）
目标地址散列调度（Destination Hashing Scheduling）
源地址散列调度（Source Hashing Scheduling）
固定调度算法：rr，wrr，dh，sh
动态调度算法：wlc，lc，lblc，lblcr
课堂记录
系统的扩展方式:
scale up:向上扩展
scale out: 向外扩展
集群类型:
LB
HA
LB集群的实现
硬件:
F5
Redware
软件:
lvs
haproxy
nginx
基于工作的协议层划分:
传输层:
lvs:工作在内核模块中
haproxy:1.mode tcp，如果工作在应用层只能调度http协议，如果基于tcp协议它能够调度https，mysql等常用的tcp协议
2.haproxy只是模拟tcp协议，因为tcp协议工作在内核当中，而haproxy属于应用程序工作在第七层，是工作在某个套接字上的应用程序
应用层:
haproxy,nginx
lvs:
章文嵩:正明
lvs:linux virtual server
工作在input链上，lvs接收报文转发的流程:PREROUTING-->INPUT-->POSTROUTING
用户空间:ipvsadm:定义转发规则通过系统调用把规则发送给内核中的ipvs
lvs术语:
调度器:director server
RS: Real Server
Client IP: CIP
Director Virtual IP:VIP
Director IP: DIP
Real Server IP: RIP
lvs type:
lvs-nat
lvs-dr(direct routing)
lvs-tun(ip tunneling)
lvs-nat:
多目标的DNAT(IPTABLES):它通过修改请求报文的目标ip地址（同时可能修改目标端口）
至挑选出来的某个RS的RIP地址实现转发
特点:
(1)RIP应该和DIP使用私网地址，且RS的网关应该指向DIP;
(2)请求和响应报文都要经过director server，因此在并发量较高的情况下，director server有可能成为瓶颈
(3)支持端口映射
(4)RS可以使用任意OS
(5)RS的RIP和director的DIP必须同一网络中
lvs-dr: direct routing
它通过修改请求报文的目标mac地址进行转发
特点:
(1)保证前段路由器将目标ip为vip的请求发送给director server
解决方案:
静态绑定
arptables
修改RS主机内核的参数
(2)RS的DS必须在同一个物理网络中
(3)请求报文经由Director调度，但响应报文一定不能经过director
(4)不支持端口映射
(5)RS可以是大多数的OS
(6)RS的网关不能指向DIP
lvs支持的算法
grep -i -A 10 'IPVS' /boot/config-3.10.0-957.el7.x86_64
# IPVS scheduler
CONFIG_IP_VS_RR=m
CONFIG_IP_VS_WRR=m
CONFIG_IP_VS_LC=m
CONFIG_IP_VS_WLC=m
CONFIG_IP_VS_LBLC=m
CONFIG_IP_VS_LBLCR=m
CONFIG_IP_VS_DH=m
CONFIG_IP_VS_SH=m
CONFIG_IP_VS_SED=m
静态方法:仅根据算法本身进行调度
RR:round robin,轮调
WRR:weighted RR
SH:source hash,实现session保持的机制
DH:destination hash,将同一个目标的请求始终发往同一个RS
动态方法:gun局算法及各RS的当前负载状态进行调度
LC:Least Connection
Overhead=Active*256 + Inactive
WLC：Weighted LC
Overhead=(Active*256 + Inactive)/weighted
overhead较小的即被挑选的主机
SED:
LBLC:
LBLCR:
nat模式配置
环境说明:
DS:nat网卡(自动获取也可以,充当vip):
192.168.254.13
255.255.255.0
vmnet3网卡(仅主机):
172.16.100.1
255.255.255.0
RS1:(仅主机vmnet3)
172.16.100.10
255.255.255.0
172.16.100.1
RS2:(仅主机vmnet3)
172.16.100.20
255.255.255.0
172.16.100.1
安装lvs:
yum install ipvsadm
调度器上开启路由转发模式:
临时性:
[root@db1 ~]#echo 1 > /proc/sys/net/ipv4/ip_forward
永久性:
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
ipvsadm配置:
ipvsadm -A -t 192.168.254.13:80 -s rr
ipvsadm -a -t 192.168.254.13:80 -r 172.16.105.10 -m
ipvsadm -a -t 192.168.254.13:80 -r 172.16.100.20 -m
ipvsadm命令
查看lvs集群连接状态 ipvsadm -Ln --stats
查看lvs集群配置 ipvsadm -Ln
保存ipvs配置 ipvsadm-save
还原 ipvsadm-restore

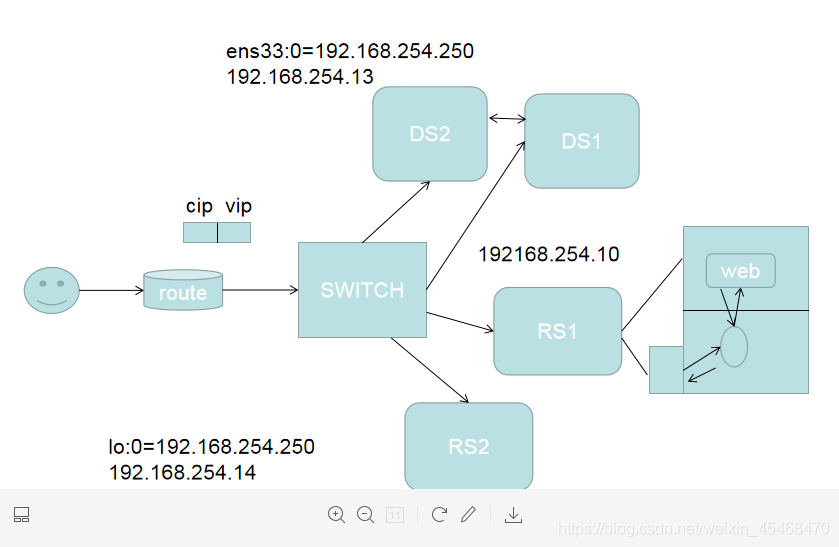

dr模式配置:
虚拟机网卡模式:
DS:NAT(自动获取)
RS1:NAT(自动获取)
RS2:NAT(自动获取)
DR模式
direct_server:192.168.254.13
real_server:192.168.254.12
real_server:192.168.254.10
#vip为虚拟服务ip
vip:192.168.254.250
direct_server：
yum install ipvsadm
老板
direct_server:
ipvsadm -C #清除配置信息
#添加对外提供的服务ip
ipvsadm -A -t 192.168.254.250:80 -s rr #-A为ADD -t为tcp -s rr为设置算法为轮叫算法
#添加2台real_server主机
ipvsadm -a -t 192.168.254.250:80 -r 192.168.254.12:80 -g #-a为add -t为tcp -r为realserver -g为DR路由模式
ipvsadm -a -t 192.168.254.250:80 -r 192.168.254.10:80 -g #-a为add -t为tcp -r为realserver -g为DR路由模式
#配置网卡的子网口为vip，ip地址为192.168.254.250
ifconfig ens33:0 192.168.254.250 broadcast 192.168.254.250 netmask 255.255.255.255 up
#添加路由（访问192.168.254.250都走ens33:0这个网卡)
route add -host 192.168.254.250 dev ens33:0
员工1 | 员工2
real_server:
#在回环地址的子网口上配置服务ip(vip)
ifconfig lo:0 192.168.254.250 broadcast 192.168.254.250 netmask 255.255.255.255 up
#添加路由
route add -host 192.168.254.250 dev lo:0
echo "1">/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1">/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2">/proc/sys/net/ipv4/conf/all/arp_announce
关闭:
echo "0">/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0">/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0">/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0">/proc/sys/net/ipv4/conf/all/arp_announce
arp_ignore:定义接收到ARP请求时的响应级别
0：默认，只用本地配置的有响应地址都给予响应
1：仅仅在目标IP是本地地址，并且是配置在请求进来的接口上的时候才给予响应
(仅在请求的目标地址配置请求到达的接口上的时候，才给予响应)
arp_announce：定义将自己的地址向外通告时的级别
0：默认，表示使用配置在任何接口的任何地址向外通告
1：尽量仅向目标网络通告与其网络匹配的地址
2：仅向与本地接口上地址匹配的网络进行通告
