UML图类的学习

UML 图类的学习总结

请按照下属描述建立类图 ：一个年级有5到10个班级 ， 一个班级有20到40名学生 ，每个班级有一名班主任 ， 每个班级可能有一名副班主任

画类图的三大步骤

##第一步确定用例功能
1.年级
2.班级
3.班主任
4.副班主任
##第二步确定类的关联
年级中有班级
班级中有学生和班主任副班主任 （组合）
班主任和副班主任有互相影响的关系 （关联）
##第三步确定属性和操作
年级类有：学生 班级 教师；
学生类中：属性有名字性别和学号；方法有学习的玩耍
班级类中有：属性班级号 和学生人数教师人数；方法有获取教师学生人数。
班主任：名字和工号；方法管理班级和教书
副班主任：名字和工号；方法管理班级和教书。

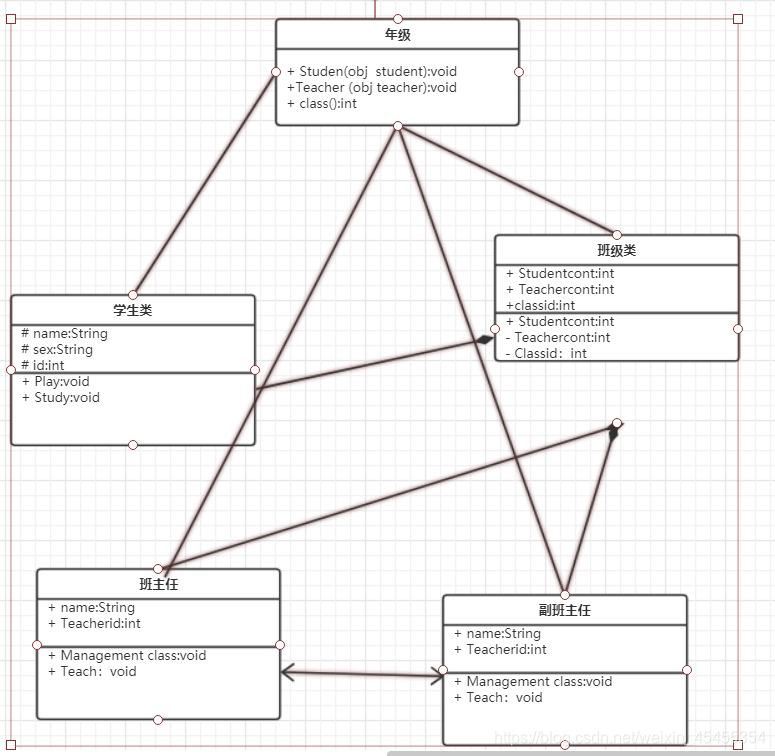

图：

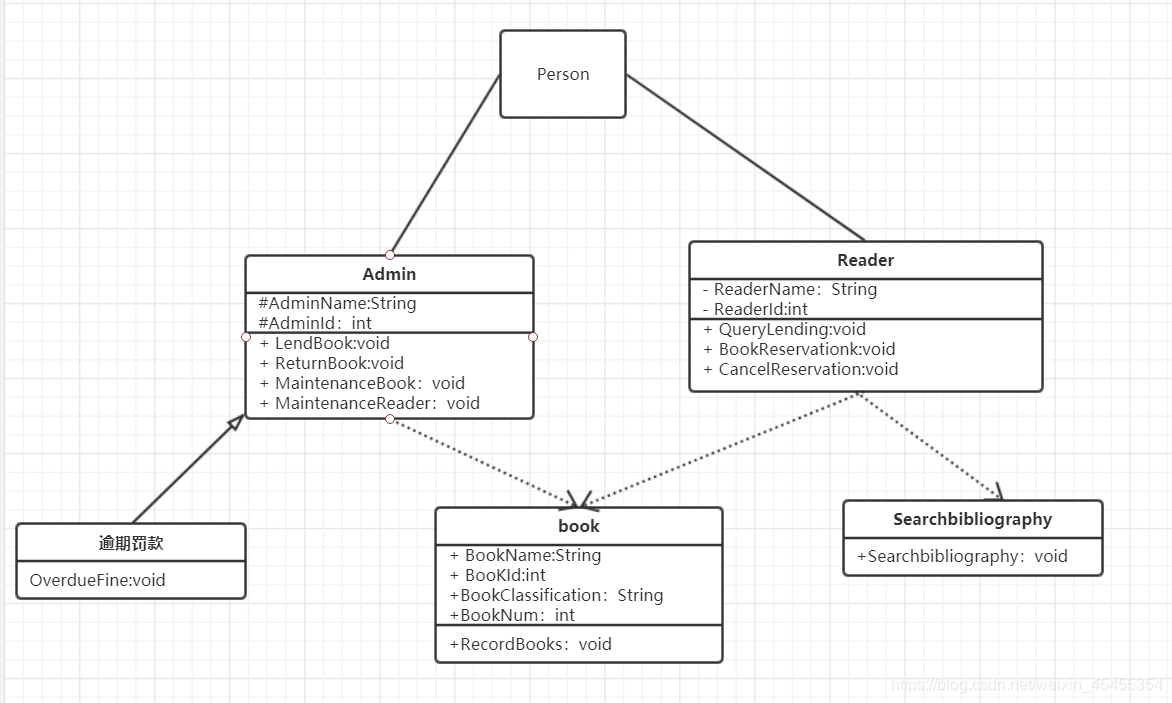

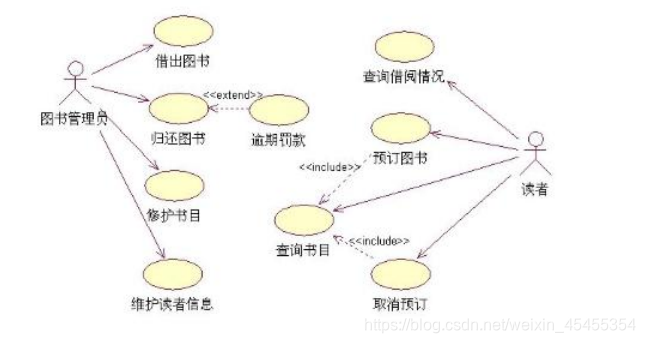

根据用例图 绘制类图

画法与上面相同分三步走 确立用例 确认关联 确认属性与操作

图：

以上是本人第一次画类图如果画得不好或者有错误请见谅，也欢迎大佬们指出错误谢谢。
