58.java项目-activiti实战项目(4)--PowerDesigner(数据库建模工具)

PowerDesigner

1.数据库设计步骤

数据库设计一般分为4个步骤:
1）需求分析
在设计数据库之前，设计人员必须要先了解系统的功能需求。这里可以通过阅读产品需求规格说明书，与项目相关人员（比如项目经理、客户等）进行充分沟通。

（2）定义实体
了解系统功能需求之后，设计人员通过分析系统功能定义出系统有哪些实体。比如：到酒店开房。这里应该至少包含两个实体：客人和房间。
在定义出实体以后，我们还要定义实体的属性。例如：
客人：姓名、性别、手机号码、证件号码、证件类型（身份证、驾驶证、通行证等等）…
房间：房号、房间类型（单人房、双人房、豪华房等等）、入住时间、离开时间、房间状态（已入住、未入住）…

（3）概念模型,绘制E-R图
定义好实体之后，接下来我们应该根据实体以及实体之间的关系绘制出E-R图。比如：

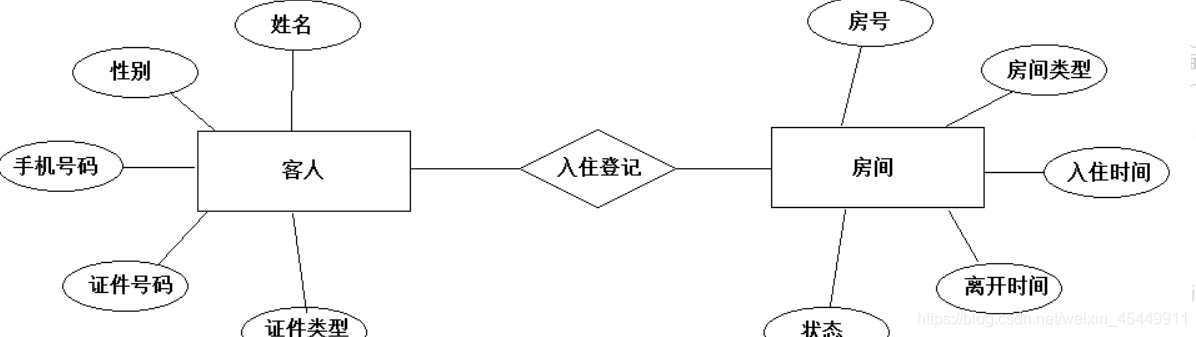

长方形代表实体，椭圆形代表实体的属性，菱形代表实体之间的关系。

（4）表的设计与创建,把E-R图转换成模型
绘制出E-R图之后，我们需要根据它来构建物理模型。构建物理模型可以使用一些工具，比如目前比较流行的PowerDesigner。
