HLO:
high level optimizer 高级优化器

XLA：
XLA(Accelerated Linear Algebra)-加速线性代数，Google推出的高性能机器学习领域编译器（编译型推理引擎），它可以在不更改源代码的条件下加速Tensorflow模型提高TensorFlow的计算性能

计算图分为要计算的数据和算子算子中要进行element-wise计算把多个元素进行重复的element-wise计算融合为一个
将算子融合可减少申请算子间的中间结果所占的内存也减少了加载消耗时间

XLA对性能的提升主要来源于将多个连续的element-wise算子融合为一个算子

XLA的输入语言是"HLO IR"。XLA将HLO描述的计算图（计算流程）编译为针对各种特定后端的机器指令。

XLA对输入的HLO计算图进行与目标设备无关的优化，如CSE，算子融合，运行时内存分配分析。输出为优化后的HLO计算图 HLO IR。
然后，将HLO计算图发送到后端（Backend），后端结合特定的硬件属性对HLO计算图进行进一步的HLO级优化，例如将某些操作或其组合进行模式匹配从而优化计算库调用。
最后，后端将HLO IR转化为LLVM IR，LLVM再进行低级优化并生成机器码。

HLO instructions are the atomic unit of the high-level compiler’s IR.

HloInstructions live inside of an HloComputation, which is analogous to a
function in other programming languages(类似于其他编程语言的函数). Nodes have no total order within
their computation. Instead, they have a partial ordering determined by their
data and control dependencies.

HLO does not have basic blocks or explicit “branch” instructions. Instead,
certain HloInstructions – namely, kWhile, kConditional, and kCall – encode
control flow. For example, the kConditional HLO executes one of two possible
computations, depending on the runtime value of a predicate.

HLO is pure (mostly). It has no concept of mutable state. Instead, data
values are produced by one HLO and flow into consumers across dependency
edges.

算子融合：
https://zhuanlan.zhihu.com/p/209029514?utm_source=qq
https://www.cnblogs.com/wujianming-110117/p/14992989.html
https://blog.youkuaiyun.com/Zzzzzcccnn/article/details/106614091
https://blog.youkuaiyun.com/Artyze/article/details/108796250

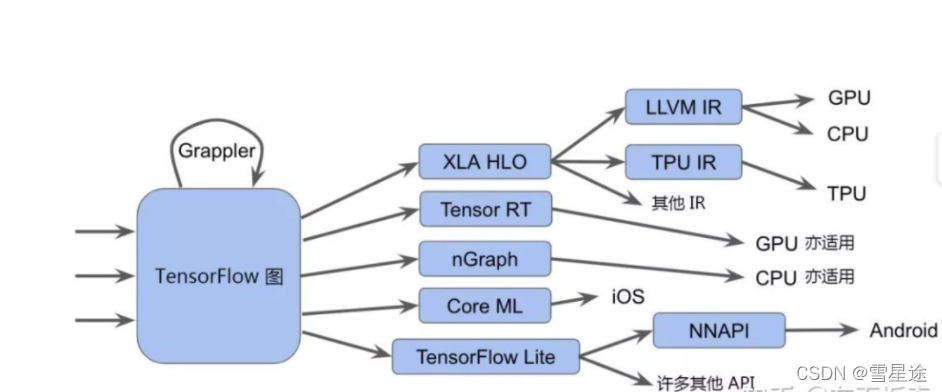

在这里插入图片描述

HLO:
high level optimizer 高级优化器

XLA对性能的提升主要来源于将多个连续的element-wise算子融合为一个算子

XLA的输入语言是"HLO IR"。XLA将HLO描述的计算图（计算流程）编译为针对各种特定后端的机器指令。

HLO IR可以分如下图所示的成三个层次，HloModule, HloComputation和HloInstruction。

HloModule：

一个编译单元，相当于一个完整的可执行程序，所以有入口函数，也就是 entry_computation, 有且仅有一个。输入可以是多个参数，但输出只有一个（root instruction的值），如果要返回多个值，需要把多个值构造成一个元组（tuple）返回。一个module可以包含多个computation，除了entry_computation，其他的都是"nested"，，也就是被调用。ENTRY ----------------> 程序入口，ROOT--------------> 程序输出一个HloModule可以包含很多个HloComputation

HloComputation

是HLO IR中间层的表示，相当于程序中的一个函数。一个HloModule只能有一个entry_conputation，其他的computation是被entry_computation调用的。我们可以把entry_computation类比作main函数。每个HloComputation可以包含多个HloInstruction.

HloInstruction

是HLO IR最底层的表示，顾名思义，相当于程序中的一条指令可理解为op。每个HloComputation只能有一个root_instruction。root_instruction的output就是该computation的output。computation的input用parameter表示。HloInstruction也可以调用HloComputation。

HLO规定一个instruction必须只生成一个output。但是在实际中的，很多时候我们需要输出多个output。对于这种情况，我们需要将多个output打包成一个Tuple。如此，一个tuple类型的output中可以包含多个sub-output，也就是nested的。HLO中用Shape来表示nested output。从Shape中的tuple_shapes_ field是一个vector。

一个HloInstruction可包含多个算子

operation_semantics

https://www.tensorflow.org/xla/operation_semantics（英文打开）

单个算子没法运行要重新组件成module（加ENTRY ----------------> 程序入口，ROOT--------------> 程序输出等）才能运行

区别model和module
