51单片机-8*8点阵屏(清翔版)

51单片机-8*8点阵屏

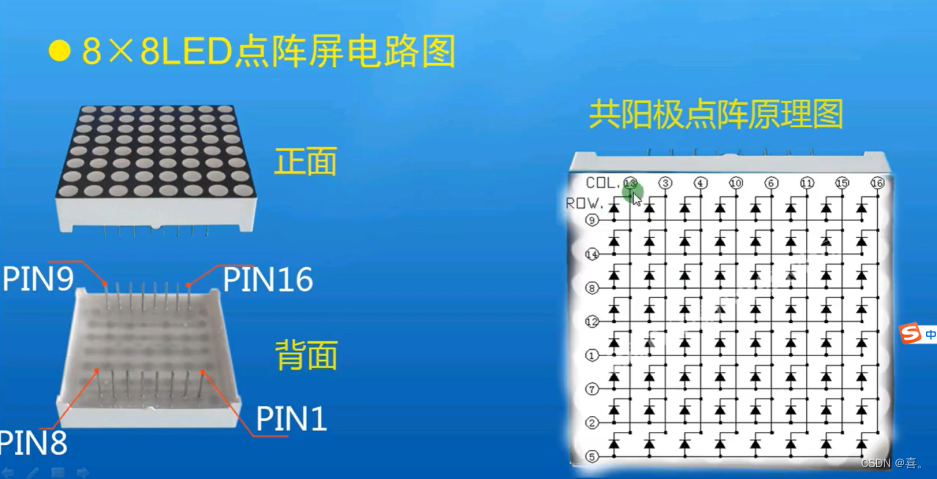

.根据LED灯的正负极来看，在LED共阳极电路图中，行为低电位，列为高电位。也就是行给0，列给1，在这个交叉点上的led灯才会亮起。在原理图中行的最上面为高位，最下面为低位。
2.点阵屏的显示也是用的静态扫描就是人眼的视觉暂留，比如说要显示(1,1)和(2,3)这两个坐标下的led灯需要先显示第一个，在显示第二个，然后快速循环显示，这样就出现视觉暂留。

(2).74HC595芯片

1.如果使用纯端口控制，8*8点阵屏幕就需要16个端口来控制造成端口浪费，这时候需要使用74HC595来并联接口控制。
2.74HC595芯片是串行输入数据并行输出数据，例如将8位二进制通过串行一位一位输入芯片，当满了8位以后并行输出所有数据。这样就可以用两个芯片来控制16位引脚。

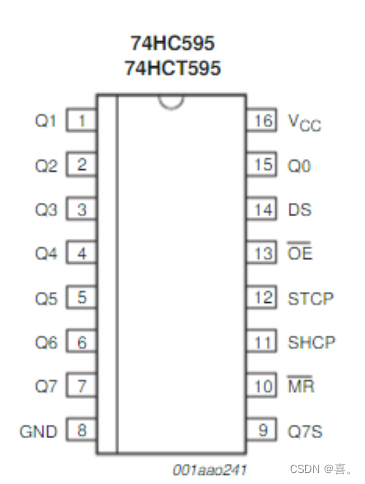

3.芯片引脚功能解释：
● 14脚：DS（SER），串行数据输入引脚
● 13脚：OE，输出使能控制脚，它是低电才使能输出，所以接GND
● 12脚：RCK（STCP：输出开关），存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存到存储寄存器。RCK引脚给一个上升沿(由0到1)，8位数据就会从芯片中并行同时输出。
● 11脚：SCK（SHCP：输入开关），移位寄存器时钟引脚，上升沿时，移位寄存器中的bit 数据整体后移，并接受新的bit（从SER输入）。当为上升沿时，数据一位接着一位叠罗汉似的存储在芯片中。
● 10脚：MR，低电平时，清空移位寄存器中已有的bit数据
● 9 脚 (级联引脚)：串行数据出口引脚。当移位寄存器中的数据多于8bit时，会把已有的bit“挤出去”，就是从这里出去的。用于595的级联。
● 解释级联：当两个芯片进行级联的时候，只需要一个引脚进行输入数据，，比如输入16位数据，当一个芯片的8位数据满的时候，就会通过Q7S引脚将芯片中低位(最下面的数据)放到下一个芯片中，双层叠罗汉。

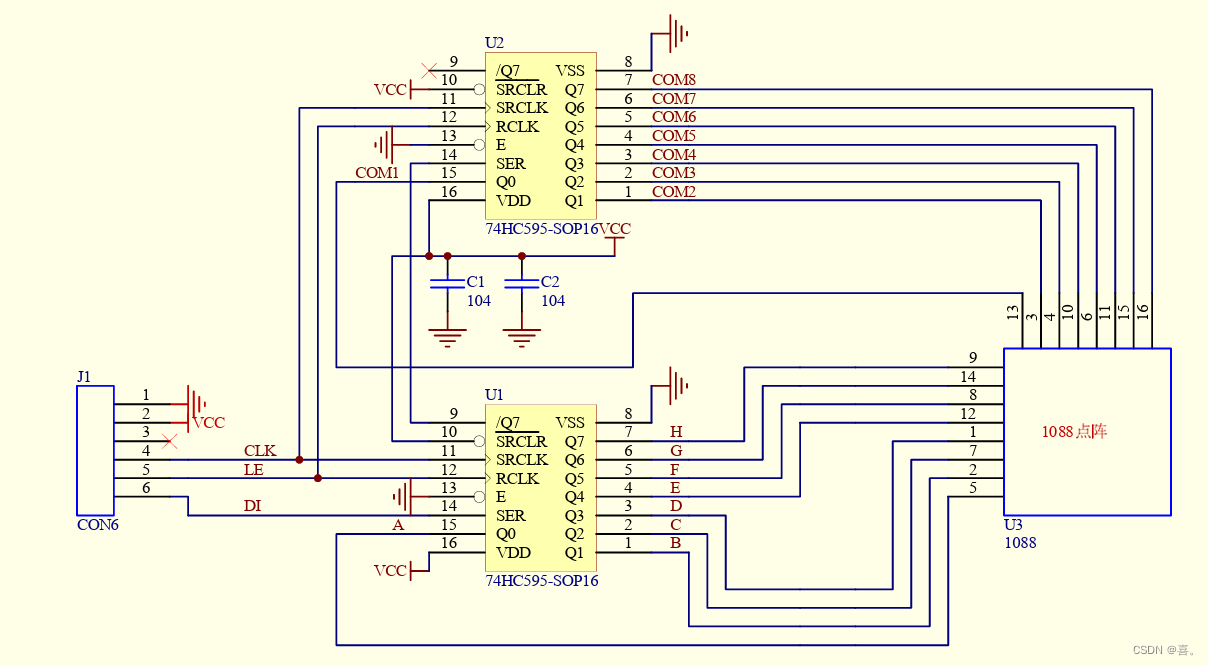

芯片级联原理图解释：下面芯片为1号，上面的为2号芯片，1号通过级联口Q7与2号的数据输入口14引脚相连，当1号芯片存储数据满时将数据传输到2号芯片中。在外部控制器中DI是数据输入端口，而CLK与LE控制着两个芯片的数据输入与数据输出。1号芯片输出的是数据中的后8高位，2号芯片输出的是前8低位。

3.代码解释

1.矩阵屏幕显示的形式是一行一行显示的，首先显示第一行中所有列元素的数据，然后再显示第二行中所有列元素的数据，依次动态扫描。
2.通过led的正负极，可以知道行是为高，列为低电平才能显示，8次for循环的含义就是得出某行的列坐标。
比如 x行的列坐标是 0100 1100，八次循环就是得出列坐标为( 0100 1100)，然后通过另一个函数得出要将这些数据显示在哪一行。
3.（dat & 0x01）：是用来将16进制数据转行成二进制数据，与（dat >>= 1）进行配合使用。二进制数据会通过DI进入并行通道。

//这个函数的作用就是将16进制装为2进制送给芯片2进制数据进行显示
viod displayBit( uchar dat ){

    IN = 0;
    OUT  = 0;
    for (int j = 0; j < 8; ++j) {

       if(dat & 0x01){

           DI = 1;
       } else{

           DI = 0;
       }
       IN = 1;
       dat >>= 1;
        IN = 0;
