本项目在FPGA中将BRAM中存储的图像数据输入到片外DDR3芯片中，再从DDR3中将数据取出输送到FPGA的HDMI模块中进行显示，可为DDR3、HDMI相关设计提供参考。
GitHub源码：https://github.com/CY0807/BRAM_DDR3_HDMI
芯片型号：xc7a35tfgg484-2L
开发板：ALINX AX7035
开发环境：vivado 2019.1
1 概要
（1）组成：在顶层模块bram_ddr3_hdmi_test中包含了3个主要的模块：负责产生图像数据的img_data_generator、封装好的DDR3模块ddr3_top、HDMI接口模块hdmi_top。
（2）时钟域：工程主要涉及三方面的时钟域，与上述顶层模块包含的3个主要模块相对应：数据生成模块img_data_generator直接采用板载晶振的50MHz时钟、DDR3接口采用了Vivado官方给的MIG IP核进行初步封装，用户时钟为100MHz、HDMI接口按照1080P协议要求采用148.5MHz时钟，为行场同步信号时钟、742.5MHz为TMDS传输所需时钟。DDR3模块和HDMI模块的时钟都来源于锁相环IP核。
（3）数据流：数据产生模块img_data_generator每个时钟周期向DDR3模块发送一个像素的图像数据；HDMI模块在行场同步信号都为高时从DDR3模块中获取一个像素的图像数据；其中DDR3模块和数据产生模块之间、DDR3模块和HDMI模块之间都采用了异步不等位宽的FIFO进行跨时钟域数据传输。
（4）控制：由于DDR3的带宽远大于数据产生模块和HDMI模块的带宽之和，在DDR3模块内部采用了状态机来对DDR3的读写进行控制，采用分时复用的方法完成将图像数据写入DDR3的同时又能将数据输出到HDMI接口上，其中异步FIFO还起到着缓存的作用。
2. img_data_generator——数据生成模块
2.1 简要分析
模块头代码如下
module img_data_generator
(
input sys_clk,
input sys_reset_n,
input data_req,
output [15:0] data_img
);
上述代码中：
（1）时钟sys_clk与hdmi中行场信号的频率保持一致；采用1080P格式，其频率为148.5MHz，来源于锁相环IP核；
（2）复位sys_reset_n与顶层模块的复位一致，并与物理按键连接；
（3）data_req为从hdmi_top中接受到的数据请求信号；
（4）data_img为16位的RGB565的图像数据，在data_req的后一拍有效；其数据来源于img_data_generator模块中提前例化的BRAM模块；
由于BRAM大小的限制，没有足够空间存储1080P格式的图像（1920宽 * 1080高 * 16位宽），因此在实际操作中，将图像缩放5倍，即384宽 * 216高 * 16位大小的图像数据存储在BRAM中，并在屏幕中显示时，在宽和高两个方向将图像重复5次，即显示25个重复的图像。为实现这一目标需对BRAM的操作地址进行计算，具体见img_data_generator.v文件。
2.2 仿真波形
为验证数据生成模块有效性，工程中可见tb_img_data_generator.v仿真文件来检测img_data_generator的波形。
在仿真文件中，模拟了1080P的hdmi时序的信号，包括行场同步信号、行场有效信号、数据有效信号等，具体先见如下波形图，再作分析。

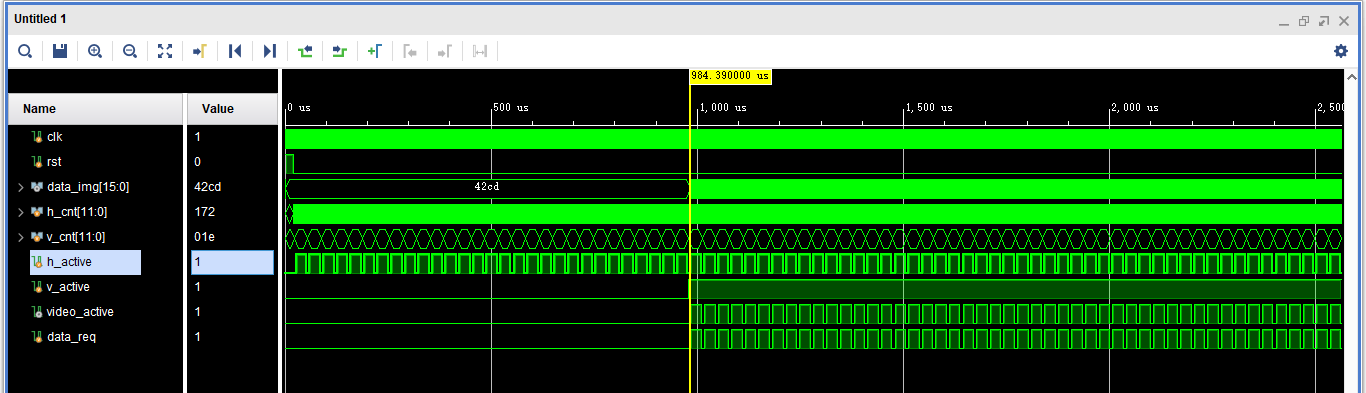

第一张图为仿真波形的整体图，可见：
（1）h_cnt和v_cnt分别为行列计数器；h_active和v_active分别为行列有效信号；
（2）数据有效信号video_active为h_active和v_active的逻辑与，data_req等效于video_active

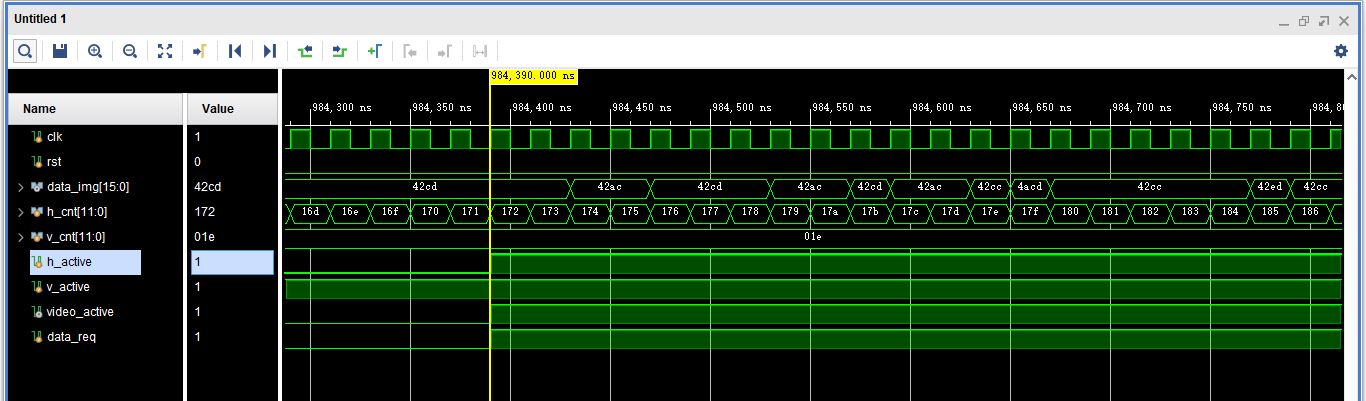

在黄线处，数据首次有效，将波形图放大得到第二张图，其中data_img是在data_req后一拍有效的，其数据的正确性可以自行进行检验，在工程的cy_files文件夹中，存放着图像数据与相关处理代码：
（1）origin_img：为1366 * 768 的JPG原图像；
（2）384x216_img_bin_file：原图像通过Img2Lcd.exe软件生成的384x216大小的RGB565的bin文件；
（3）bin_2_bram.py：将bin文件转化为BRAM初始化的coe文件；
（4）384x216_img_bram_init_file：BRAM IP核的初始化文件；
3. hdmi_top——HDMI接口顶层模块
模块头代码如下：
module hdmi_top(
input video_clk, //pixel clock and 5x pixel clock required for the video
input video_clk_5x,
input HDMI_reset_n,
output [0:0] HDMI_OEN, //HDMI out enable
output TMDS_clk_n, //HDMI differential clock negative
output TMDS_clk_p, //HDMI differential clock positive
output [2:0] TMDS_data_n, //HDMI differential data negative
output [2:0] TMDS_data_p, //HDMI differential data positive
output data_req, //data_in慢data_req一拍
input [15:0] data_in, //RGB565 data
output new_frame
);
（1）video_clk、video_clk_5x按照HDMI 1080P的时序标准分别为148.5MHz、742.5MHz，来源于vivado生成的锁相环IP核；
（2）HDMI_reset_n是物理按键reset信号和锁相环locked信号的逻辑与；
（3）HDMI_OEN、TMDS信号是输出到HDMI物理接口上的信号；
（4）data_req、data_in与数据生成模型进行通信；data_req为请求数据信号，data_in在data_req有效的下一个时钟周期有效，为RGB565数据；
（5）new_frame信号高有效，表示开始新的一桢，为脉冲信号；
hdmi_top内部的模块则满足了hdmi 1080P的时序输出要求，其形式固定且开源资料较多，在此不进行介绍了。
4 DDR3顶层模块——ddr3_top

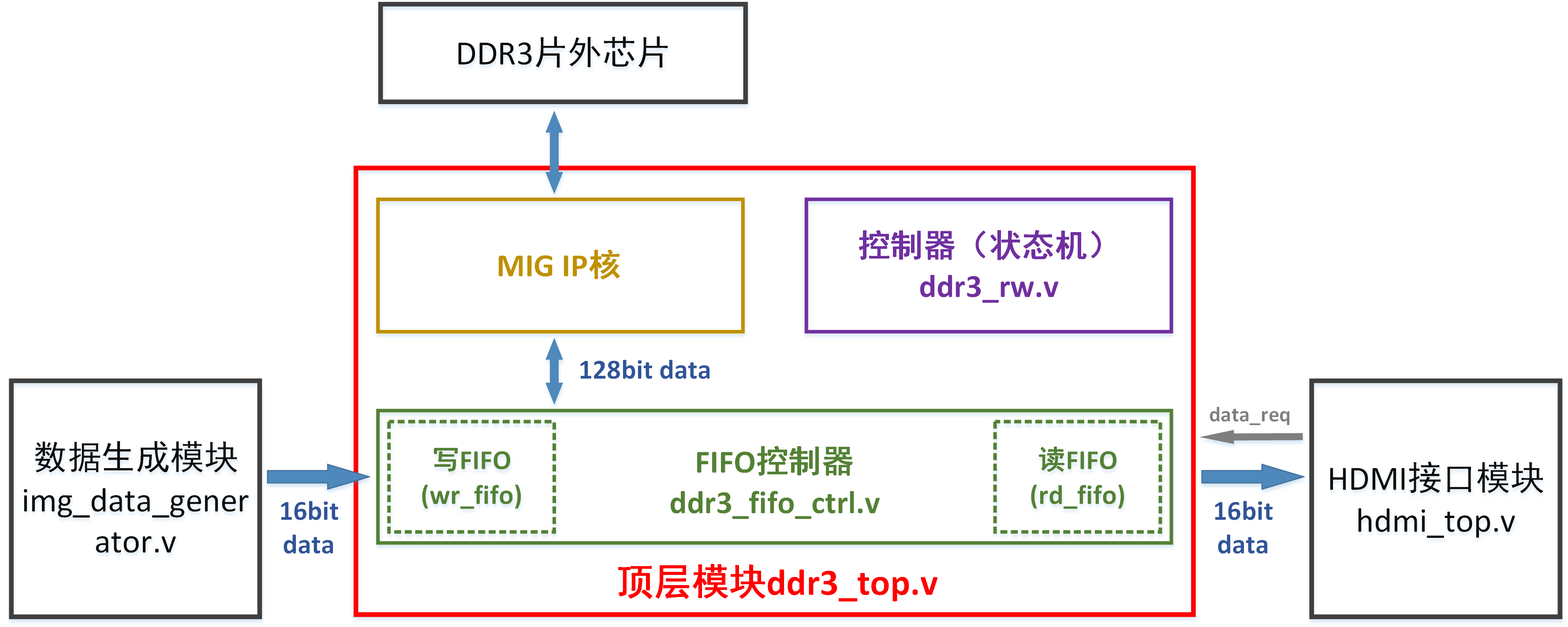

DDR3顶层模块的结构图如下所示：
DDR3顶层模块主要由三部分组成：
（1）MIG IP核：为Vivado软件官方提供的DDR3芯片控制器，AX7035板上配有一个Micron(美光）的2Gbit（256MB）的DDR3芯片,型号为MT41J128M16HA-125；DDR的总线宽度共为16bit；数据速率为800MHz，用户时钟为100MHz。
（2）ddr3_fifo_ctrl：包含两个异步FIFO，用于缓存和跨时钟域传输，其中wr_fifo接受来自数据生成模块的16bit的像素数据，提供给ddr3 128bit的数据；rd_fifo接收来自ddr3的128bit数据，将16bit的数据传输给hdmi模块。
（3）ddr3_rw：ddr3顶层模块的总控制器，主要由状态机组成，控制MIG核对wr_fifo的读取和对rd_fifo的写入；在ddr3_rw中，采用了突发读写的方式，本项目设置了突发长度burst_len为60个128bit的数据，当wr_fifo中的数据大于burst_len，则一次性将burst_len个数据从wr_fifo中读取到ddr3中；同理，当rd_fifo中的数据少于burst_len，则一次性将burst_len个数据写入到rd_fifo中；ddr3_rw为DDR3顶层模块的核心组件，详细代码见ddr3_rw.v，其状态机核心代码如下所示，参考了正点原子的达芬奇Pro的DDR3设计。
case(state_cnt)
IDLE:begin
if(init_calib_complete)
state_cnt <= DDR3_DONE ;
else
state_cnt <= IDLE;
end
DDR3_DONE:begin
if(wr_rst)begin //当帧复位到来时，对寄存器进行复位
state_cnt <= DDR3_DONE;
wr_addr_cnt <= 24'd0;
app_addr_wr <= app_addr_wr_min_a;
end //当读到结束地址对寄存器复位
else if(app_addr_rd >= app_addr_rd_max_a - 8)begin
state_cnt <= DDR3_DONE;
rd_addr_cnt <= 24'd0;
app_addr_rd <= app_addr_rd_min_a;
rd_end <= 1'b1;
end //当写到结束地址对寄存器复位
else if(app_addr_wr >= app_addr_wr_max_a - 8)begin
state_cnt <= DDR3_DONE;
wr_addr_cnt <= 24'd0;
app_addr_wr <= app_addr_wr_min_a;
wr_end <= 1'b1;
end
else if(wfifo_rcount >= wr_bust_len_a)begin
state_cnt <= WRITE; //跳到写操作
wr_addr_cnt <= 24'd0;
app_addr_wr <= app_addr_wr; //写地址保持不变
end
else if(raddr_rst_h)begin //当帧复位到来时，对寄存器进行复位
if(raddr_rst_h_cnt >= 11'd200 && ddr3_read_valid)begin
state_cnt <= READ; //保证读fifo在复位时不回写入数据
rd_addr_cnt <= 24'd0;
app_addr_rd <= app_addr_rd_min_a;
end
else begin
state_cnt <= DDR3_DONE;
rd_addr_cnt <= 24'd0;
app_addr_rd <= app_addr_rd;
end
end
else if(rfifo_wcount <= rd_bust_len_a && ddr3_read_valid )begin
state_cnt <= READ; //跳到读操作
rd_addr_cnt <= 24'd0;
app_addr_rd <= app_addr_rd; //读地址保持不变
end
else begin
state_cnt <= state_cnt;
wr_addr_cnt <= 24'd0;
rd_addr_cnt <= 24'd0;
rd_end <= 1'b0;
wr_end <= 1'b0;
end
end
WRITE: begin
if((wr_addr_cnt == (wr_bust_len_a - 1)) &&
(app_rdy && app_wdf_rdy))begin //写到设定的长度跳到等待状态
state_cnt <= DDR3_DONE; //写到设定的长度跳到等待状态
app_addr_wr <= app_addr_wr + 8; //一次性写进8个数，故加8
end
else if(app_rdy && app_wdf_rdy)begin //写条件满足
wr_addr_cnt <= wr_addr_cnt + 1'd1;//写地址计数器自加
app_addr_wr <= app_addr_wr + 8; //一次性写进8个数，故加8
end
else begin //写条件不满足，保持当前值
wr_addr_cnt <= wr_addr_cnt;
app_addr_wr <= app_addr_wr;
end
end
READ:begin //读到设定的地址长度
if((rd_addr_cnt == (rd_bust_len_a - 1)) && app_rdy)begin
state_cnt <= DDR3_DONE; //则跳到空闲状态
app_addr_rd <= app_addr_rd + 8;
end
else if(app_rdy)begin //若MIG已经准备好,则开始读
rd_addr_cnt <= rd_addr_cnt + 1'd1; //用户地址计数器每次加一
app_addr_rd <= app_addr_rd + 8; //一次性读出8个数,DDR3地址加8
end
else begin //若MIG没准备好,则保持原值
rd_addr_cnt <= rd_addr_cnt;
app_addr_rd <= app_addr_rd;
end
end
default:begin
state_cnt <= IDLE;
wr_addr_cnt <= 24'd0;
rd_addr_cnt <= 24'd0;
end
endcase
此外，DDR3顶层模块还支持读写的乒乓操作、在HDMI新的一帧到来时对rd_fifo进行复位操作、也支持对wr_fifo的复位操作等等，在此不逐一介绍了。

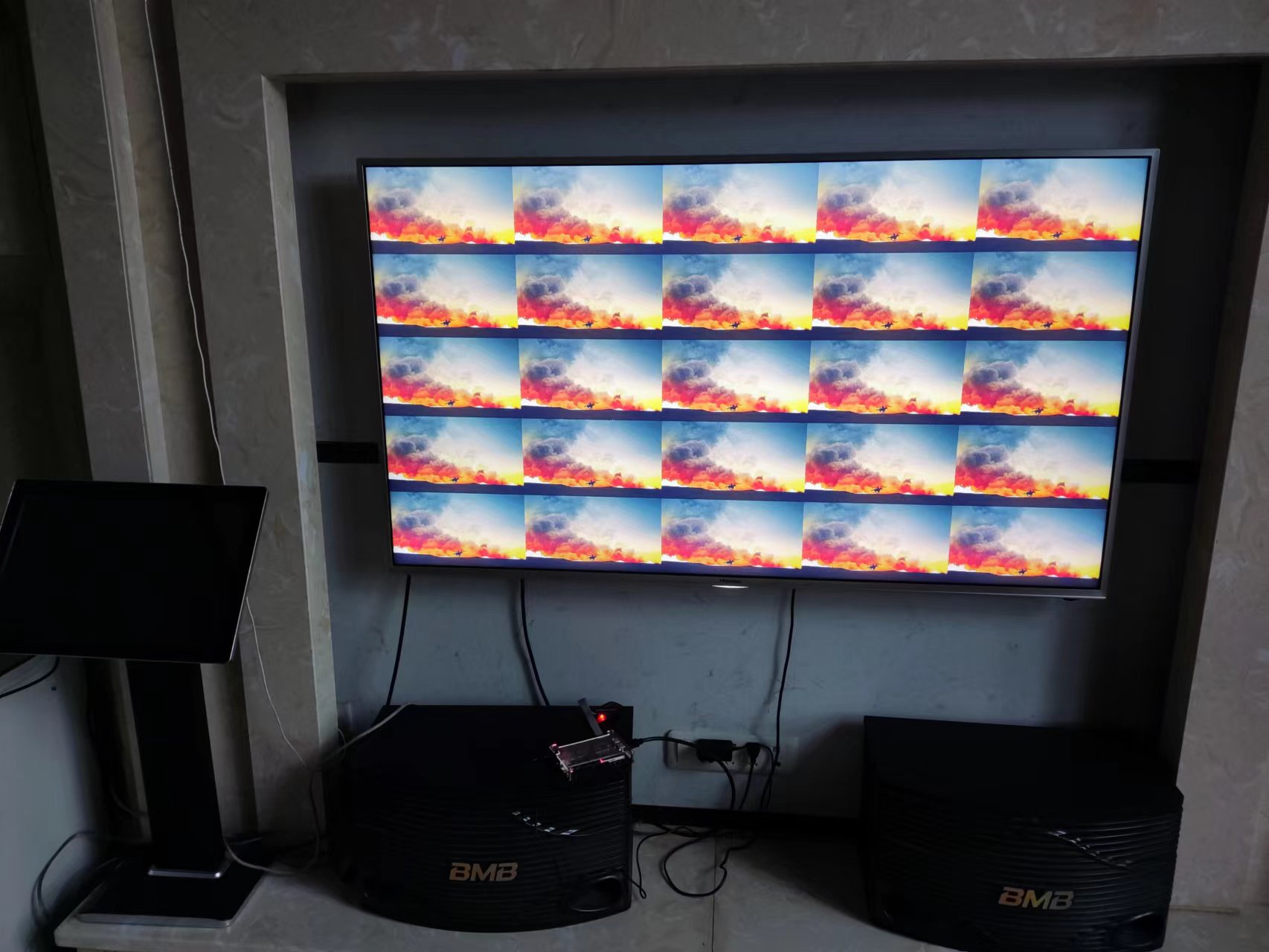

最后附上1080P屏幕显示效果图：
