【嵌入式开发技巧】

RTC模块及后备域

STM32系列MCU的RTC及后备域，受Vbat供电而能够保持RTC时钟及日历、BKP寄存器及BKP RAM的值。在模块断电或进入休眠后，重新上电时，为保持RTC日历及BKP寄存器等内容不被再次初始化，需要判断RTC模块的配置状态。
很多网友的方案是，在第一次上电初始化RTC后，在BKP寄存器中写一个标志，在下次上电时读取这个标志，判断是否需要初始化RTC的日历时间。

新思路

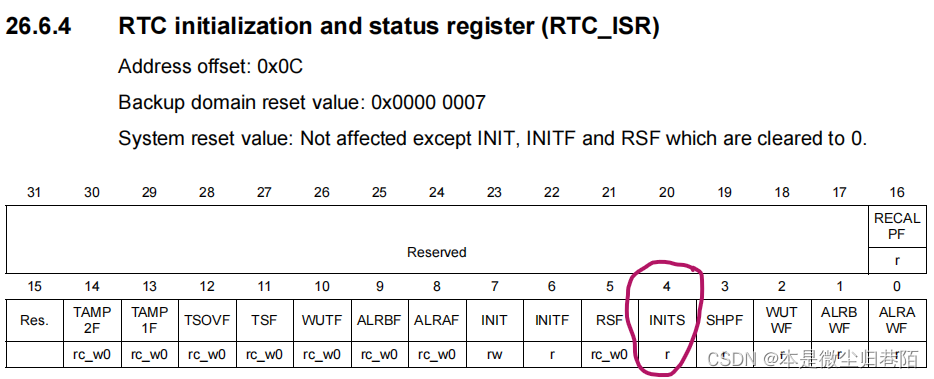

如上图，RTC_ISR寄存器中的INITS只读标志，表示RTC是否经过了初始化（根据日历中的“年”数值是否与复位值不同判断，由硬件自动设定。）

代码示例：

RTC_HandleTypeDef hrtc;

/* RTC init function */
void MX_RTC_Init(void)
{
  /* USER CODE BEGIN RTC_Init 0 */
  /* USER CODE END RTC_Init 0 */
  RTC_TimeTypeDef sTime = {0};
  RTC_DateTypeDef sDate = {0};

  /* USER CODE BEGIN RTC_Init 1 */
  /* USER CODE END RTC_Init 1 */

  /** Initialize RTC Only
  */
  hrtc.Instance = RTC;
  hrtc.Init.HourFormat = RTC_HOURFORMAT_24;
  hrtc.Init.AsynchPrediv = 125;
  hrtc.Init.SynchPrediv = 255;
  hrtc.Init.OutPut = RTC_OUTPUT_DISABLE;
  hrtc.Init.OutPutPolarity = RTC_OUTPUT_POLARITY_HIGH;
  hrtc.Init.OutPutType = RTC_OUTPUT_TYPE_OPENDRAIN;
  if (HAL_RTC_Init(&hrtc) != HAL_OK)
  {
    Error_Handler();
  }

  /* USER CODE BEGIN Check_RTC_BKUP */
  if((hrtc.Instance->ISR & 0x10) == 0)
  {
  /* USER CODE END Check_RTC_BKUP */
  /** Initialize RTC and set the Time and Date 没有配置过
  */
	  sTime.Hours = 0;
	  sTime.Minutes = 0;
	  sTime.Seconds = 0;
	  sTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;
	  sTime.StoreOperation = RTC_STOREOPERATION_RESET;
	  if (HAL_RTC_SetTime(&hrtc, &sTime, RTC_FORMAT_BIN) != HAL_OK)
	  {
	    Error_Handler();
	  }
	  sDate.WeekDay = RTC_WEEKDAY_FRIDAY;
	  sDate.Month = RTC_MONTH_DECEMBER;
	  sDate.Date = 9;
	  sDate.Year = 22;
	 if (HAL_RTC_SetDate(&hrtc, &sDate, RTC_FORMAT_BIN) != HAL_OK)
	  {
	    Error_Handler();
	  }
  }
}
