最近在学STM32，所以也开贴记录一下主要内容，省的过目即忘。视频教程为江科大（改名江协科技），网站jiangxiekeji.com
简介
采用STM32最小系统和面包板搭配使用。
硬件设备
STM32面包板入门套件
Windows电脑
万用表、示波器（PWM和通信协议时作用较大）、镊子、剪刀等。
软件设备
keil5 MDK（给ARM系列单片机编程）
keil5 C51（51单片机编程）

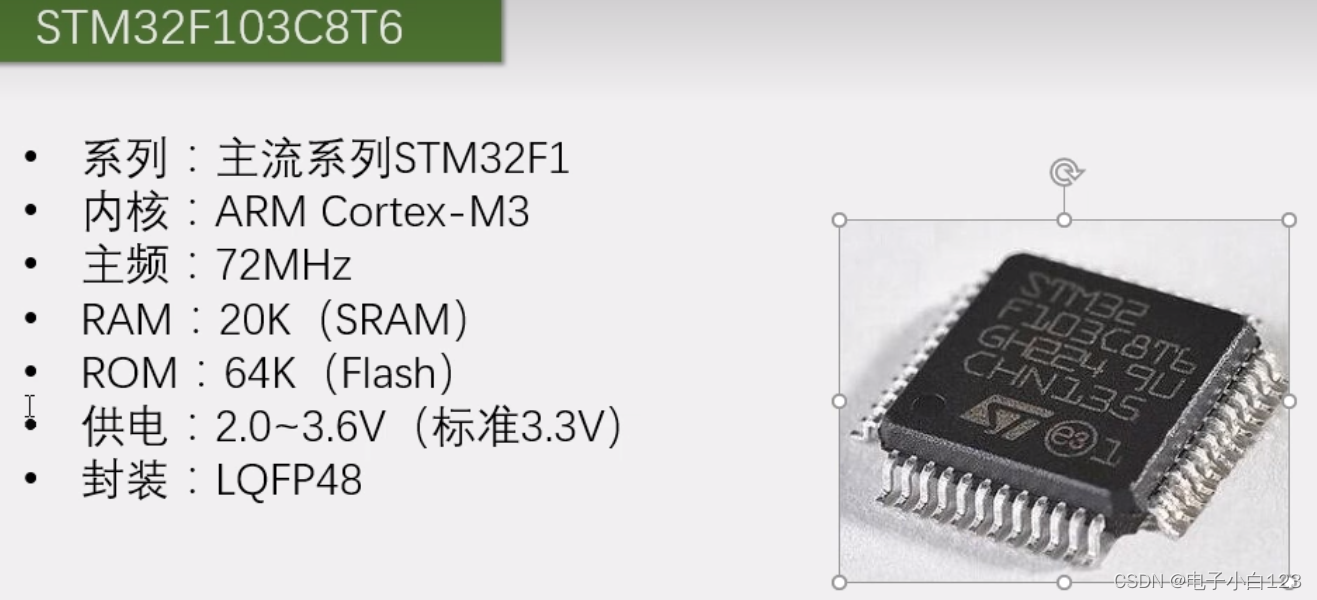

STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器。

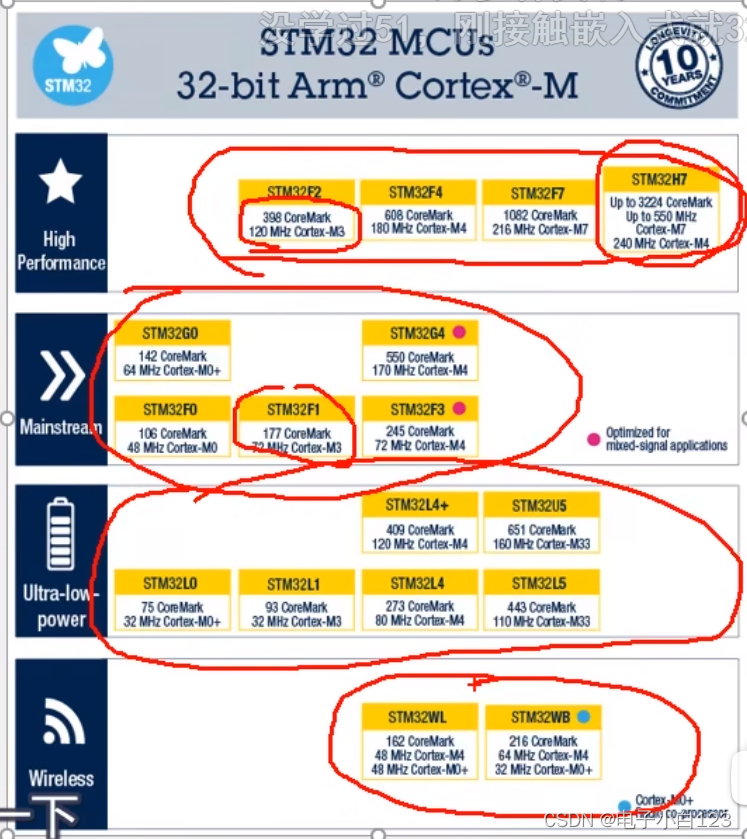

常见的STM32系列，教程里用到的是STM32F1

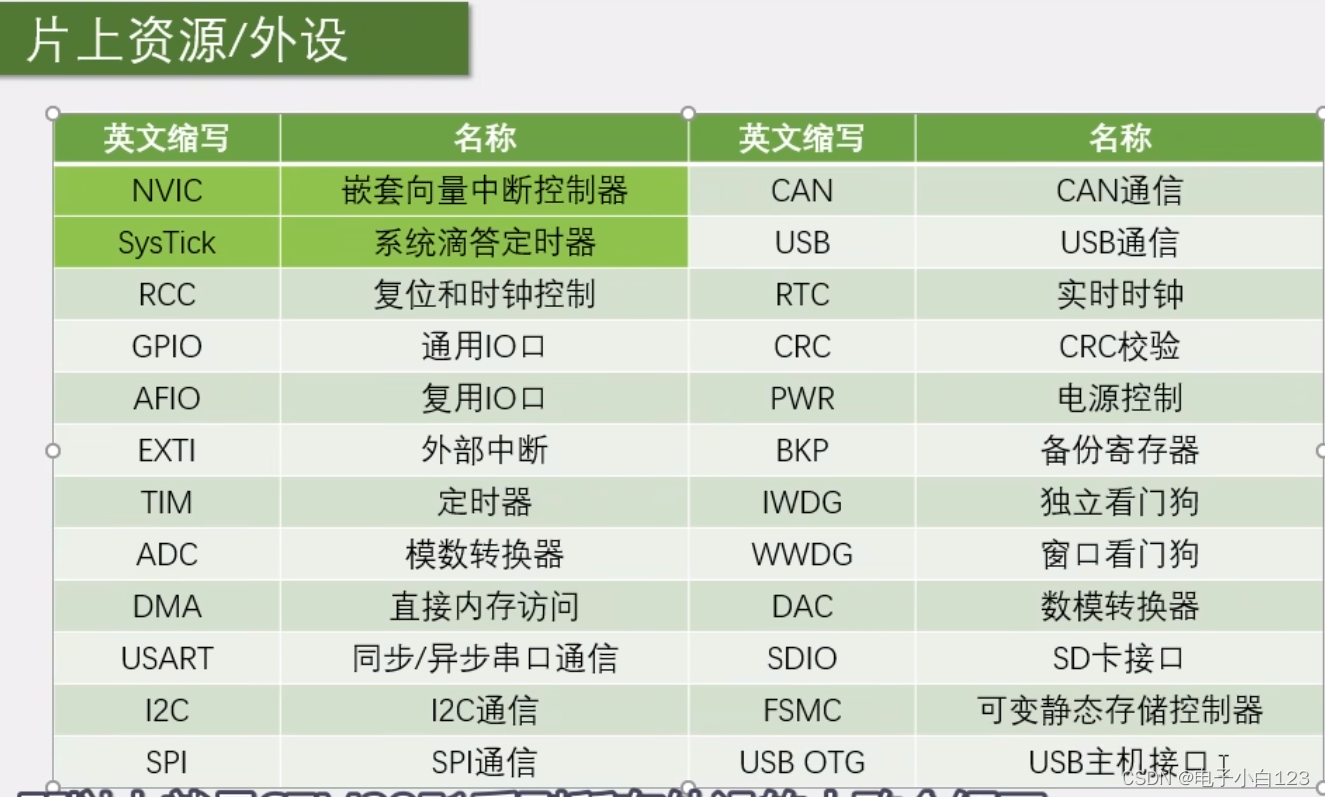

外设（peripheral）
后面的视频就是学习以下外设的配置

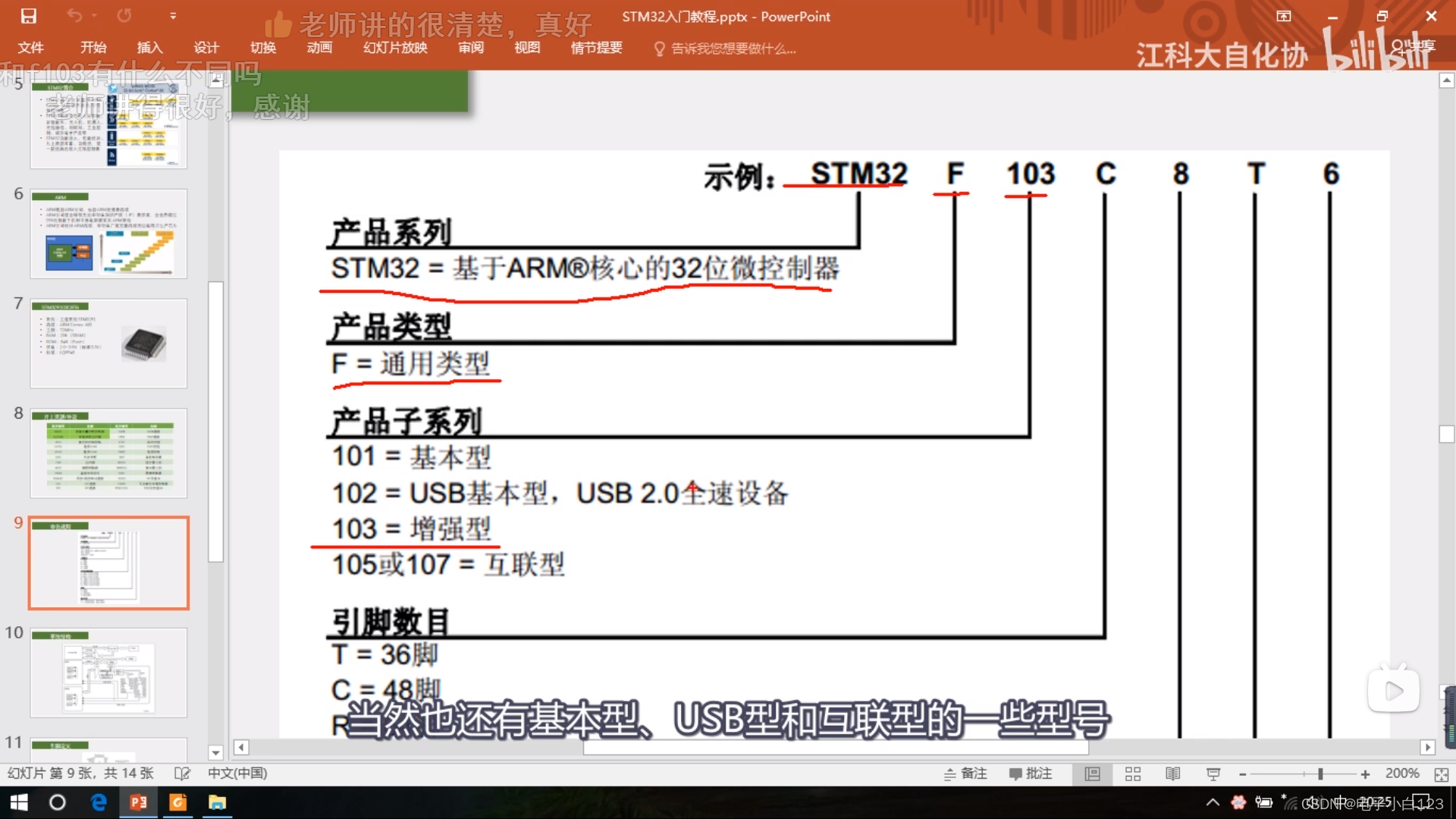

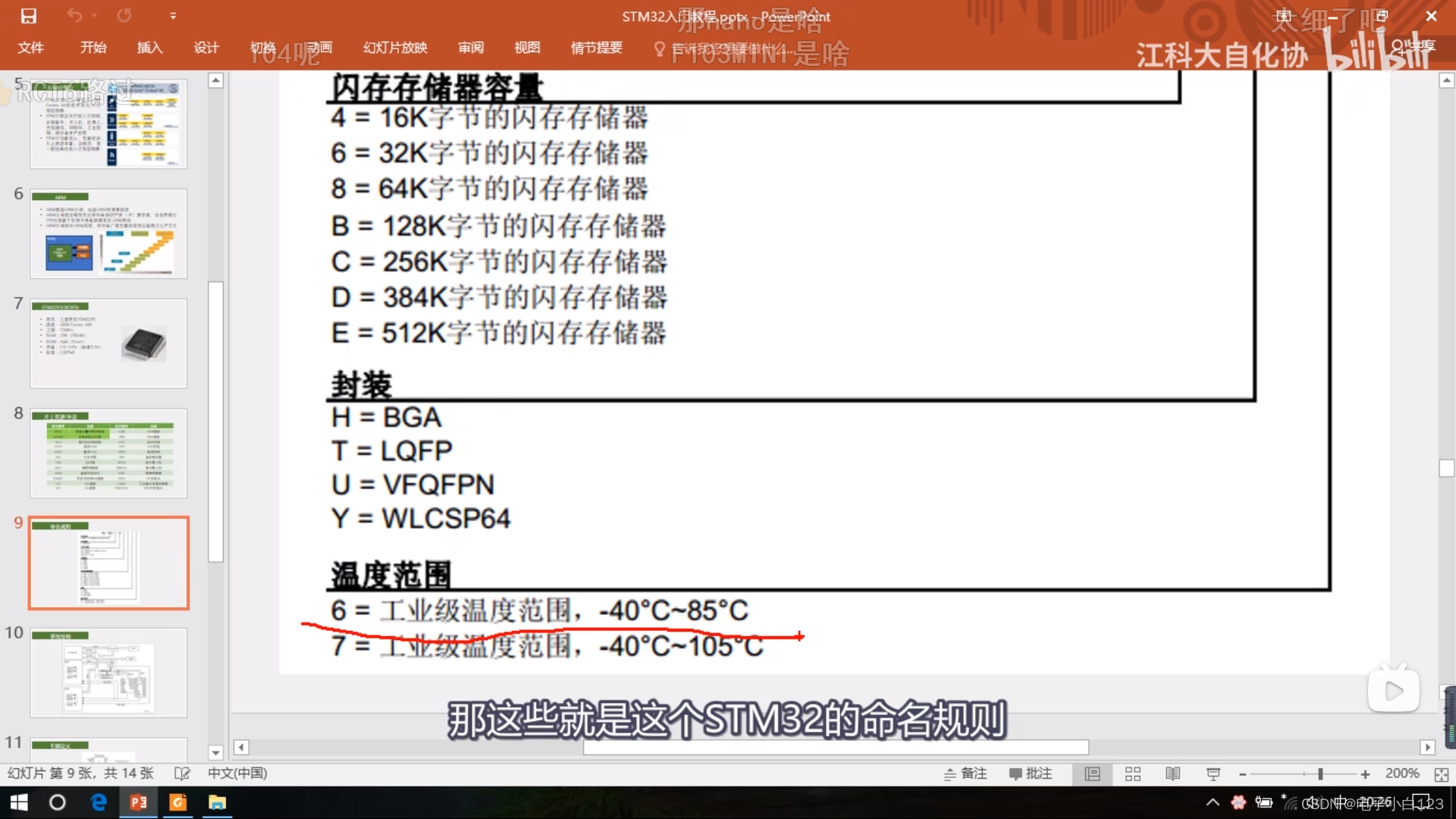

STM32命名规则

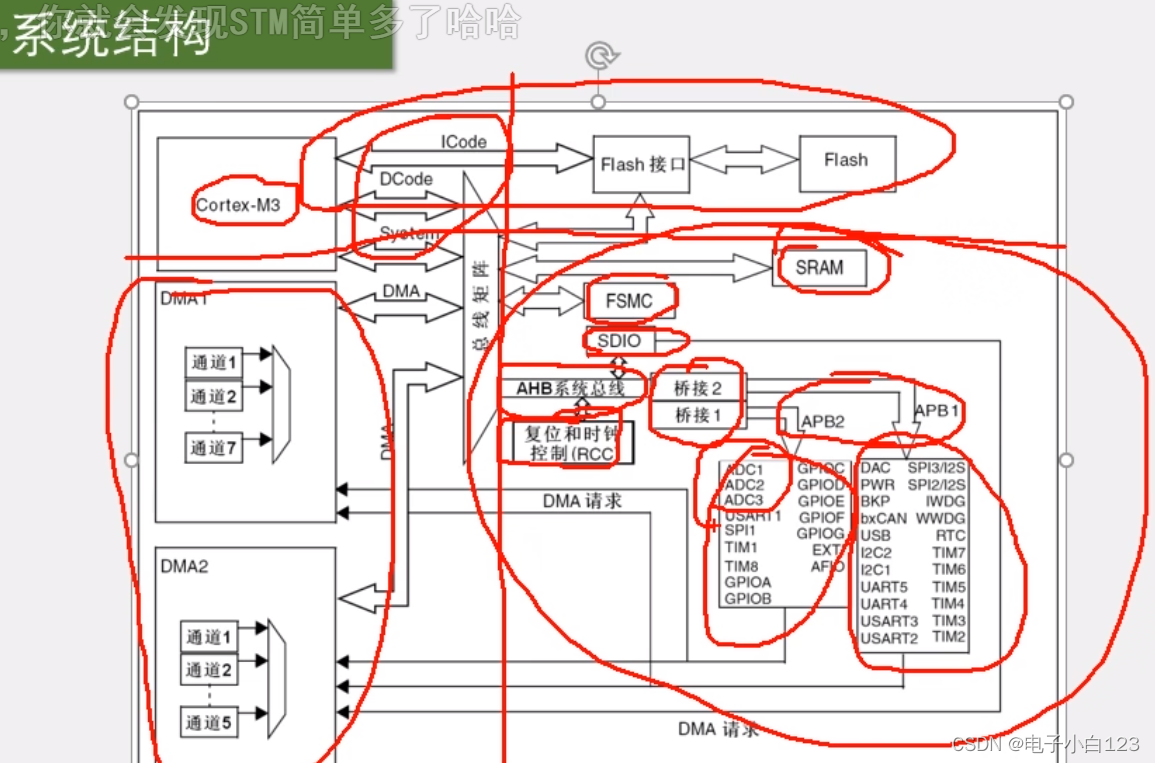

系统结构
重要的外设基本都会挂在总线APB2上
DMA：CPU的小秘书，主要用来数据搬运，比如简单且重复要干的事，可以交给DMA来做（ADC采集这些）。可以让CPU有空闲去处理其他事。

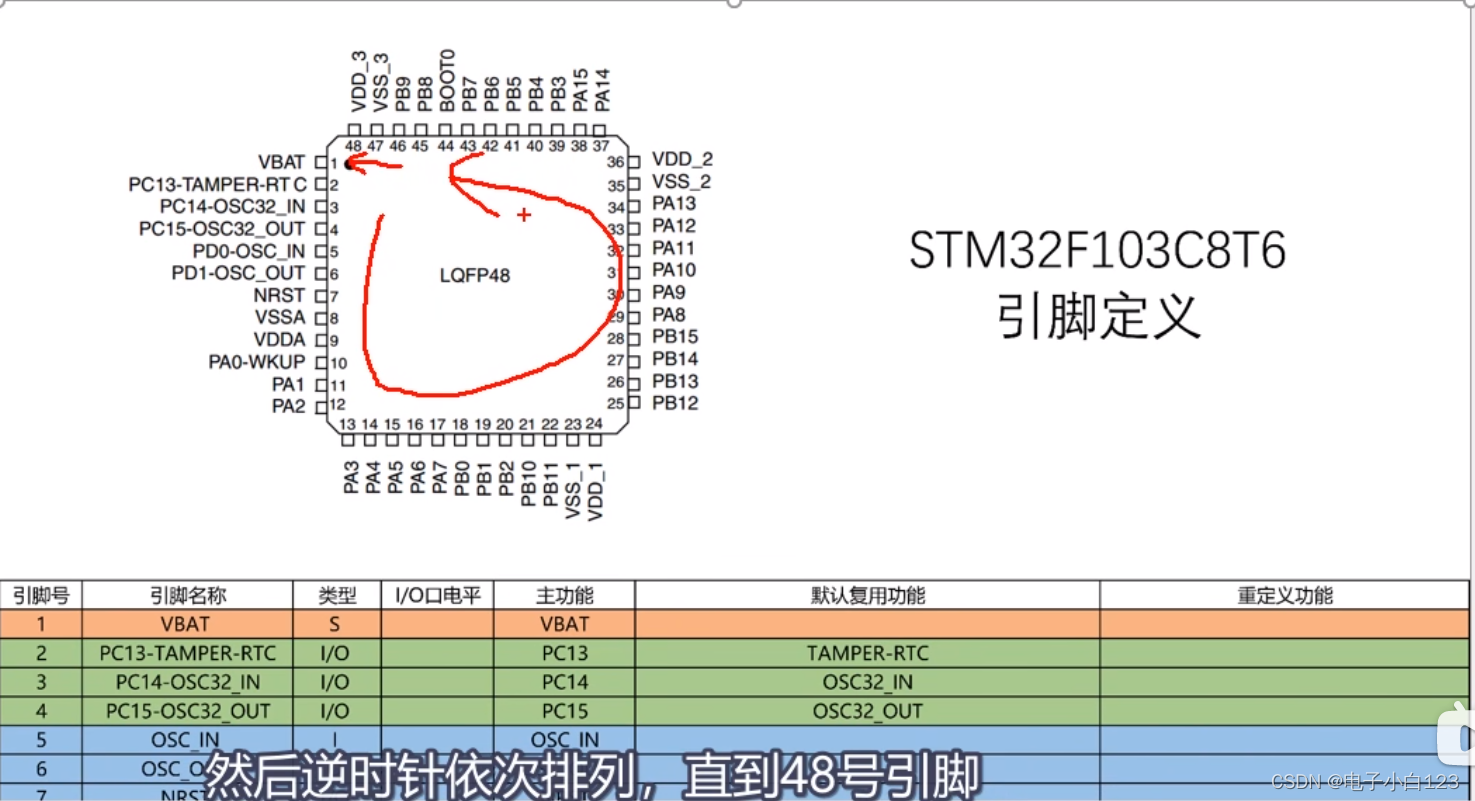

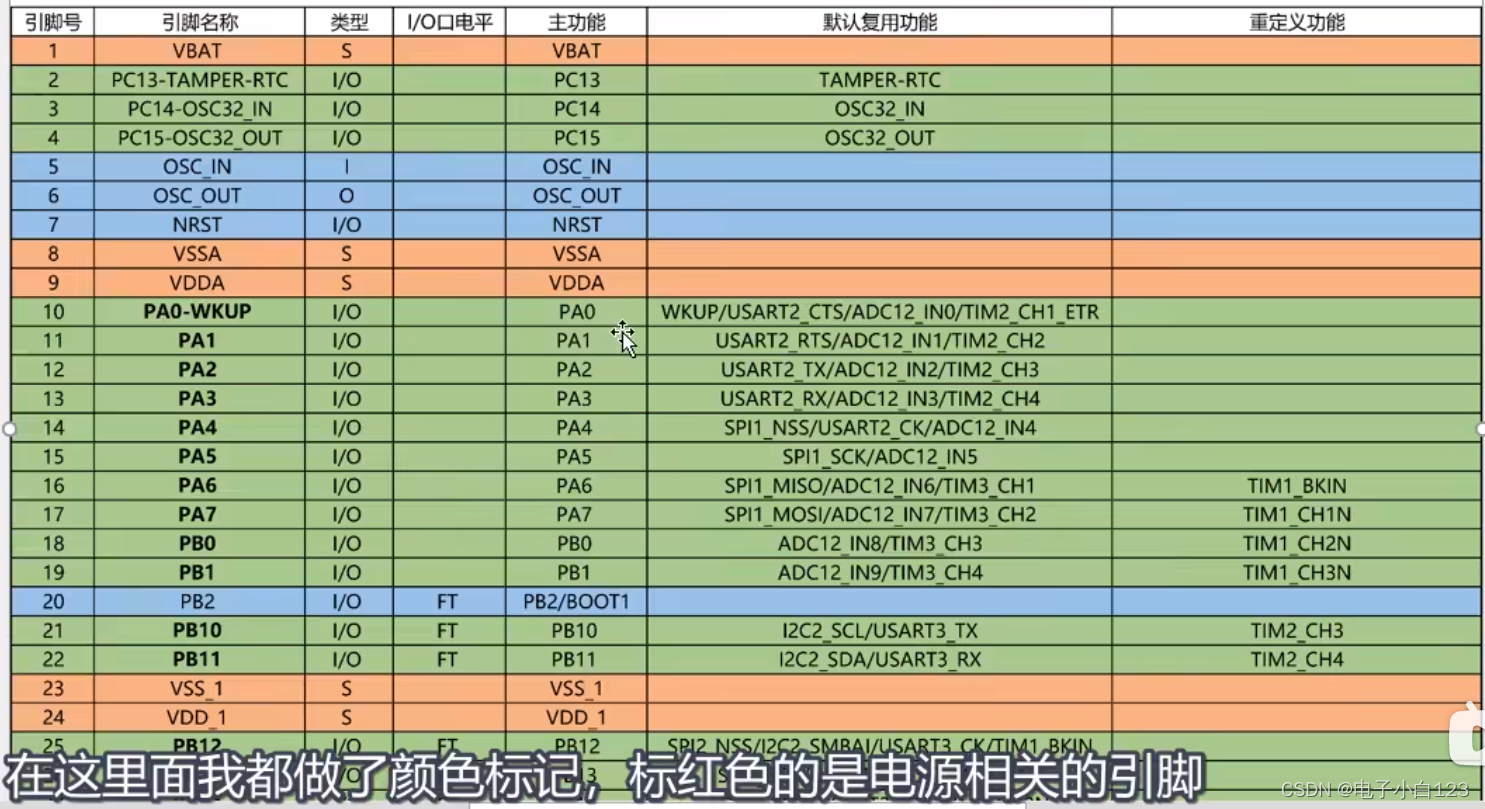

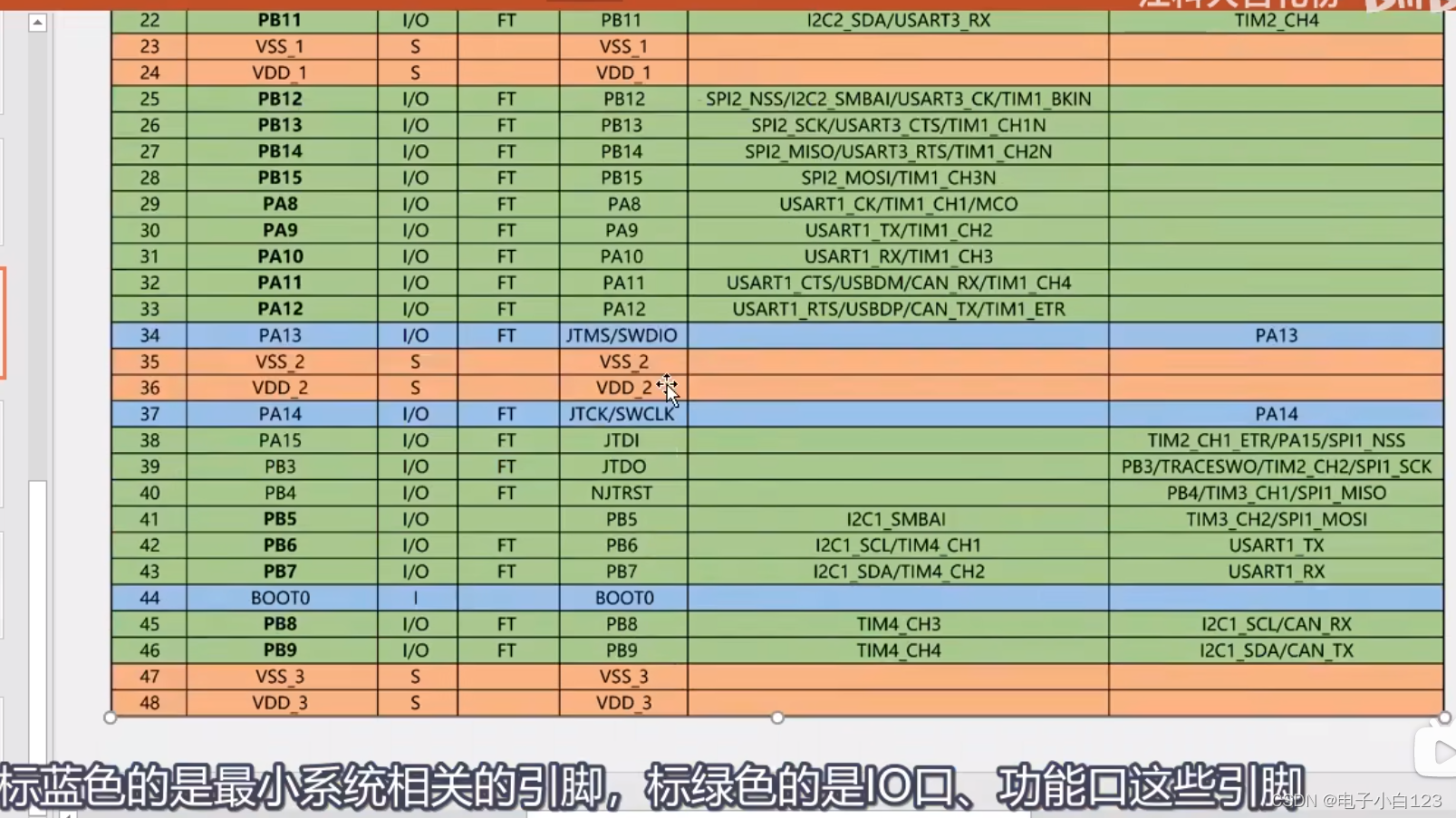

引脚定义
建议优先使用引脚名称一列中加租的引脚

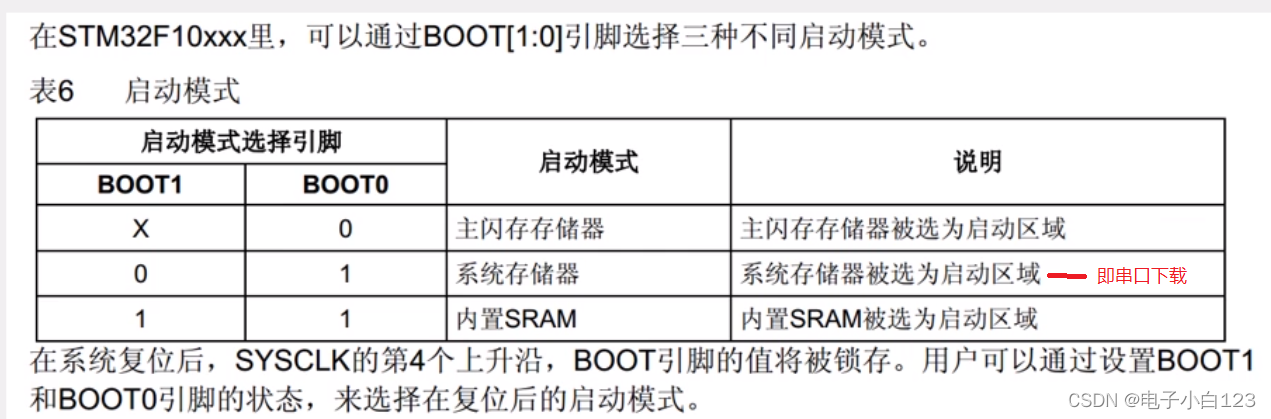

启功配置
一般程序都是从flash（即主闪存）开始执行，也可以通过修改BOOT1和BOOT0选择启动模式。
在你没有STLINK和JLINK时，可配置为串口下载模式下载程序。
BOOT引脚的值上电一瞬间有效，之后就无所谓。

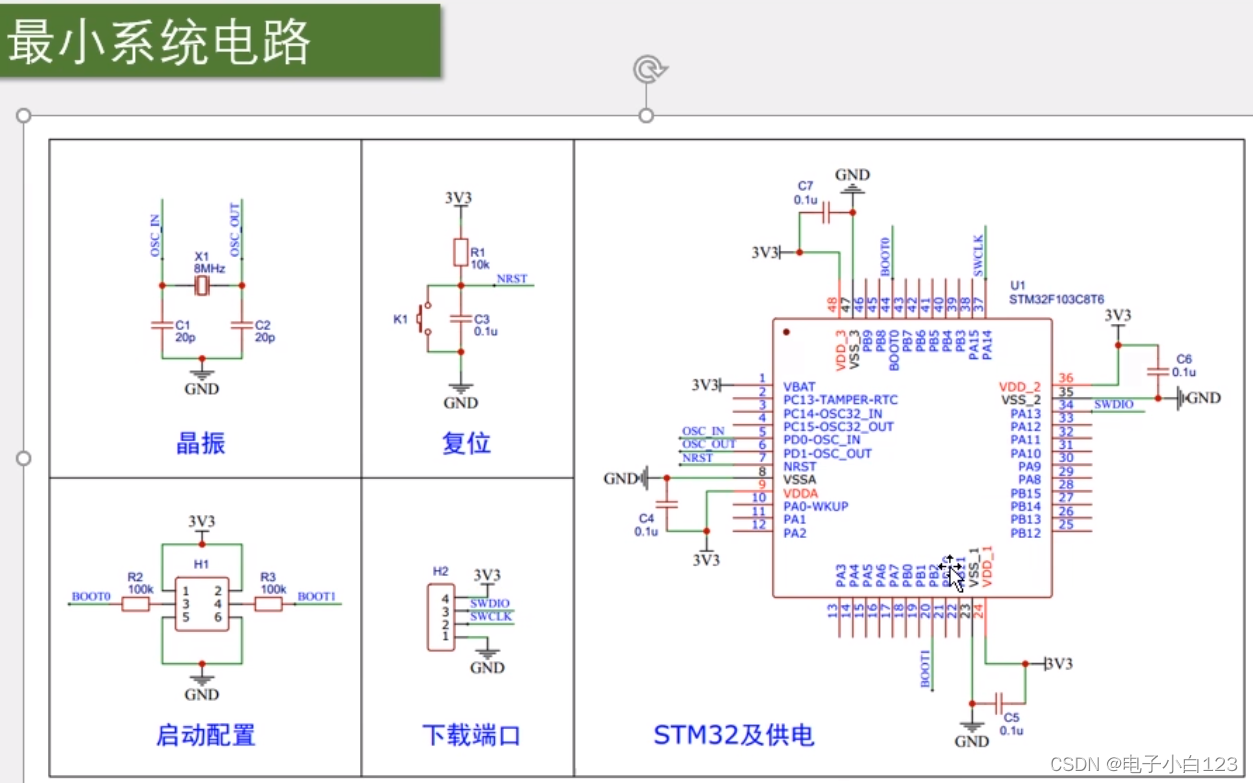

最小系统电路
供电（3.3V，分区供电，每个电源都接一个滤波电容）
晶振（8MHz主晶振，经内部锁相环倍频后得到72MHz主频）
复位（除上电复位，可通过按钮手动复位）
启动配置（通过跳线帽配置BOOST的高低电平）
下载端口（STLINK下载：需把3V3、GND、SWDIO、SWCLK这四个信号引出来）
常用5V转3.3V芯片
XC6204、XC6206、AMS1117 等
