STM32电源方案

——

1基础知识

模拟电压和数字电压
基准参考电压（ADC相关基础知识）
由于数字信号本身不具有实际意义，仅仅表示一个相对大小，故任何一个模数转换器都需要一个参考模拟量作为转换的标准。

电源符号

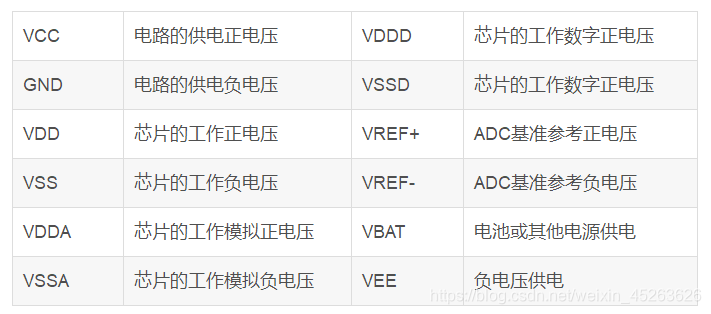

下图引自 https://blog.youkuaiyun.com/m0_38106923/article/details/103488569
STM32电源框图解析(VDD、VSS、VDDA、VSSA、VREF+、VREF-、VBAT等的区别)

VCC：C=circuit 表示电路的意思, 即接入电路的电压；
VDD：D=device 表示器件的意思, 即器件内部的工作电压(即I/O引脚和内部调压器（稳压）的电压)；
VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压；

在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。

2电源方案

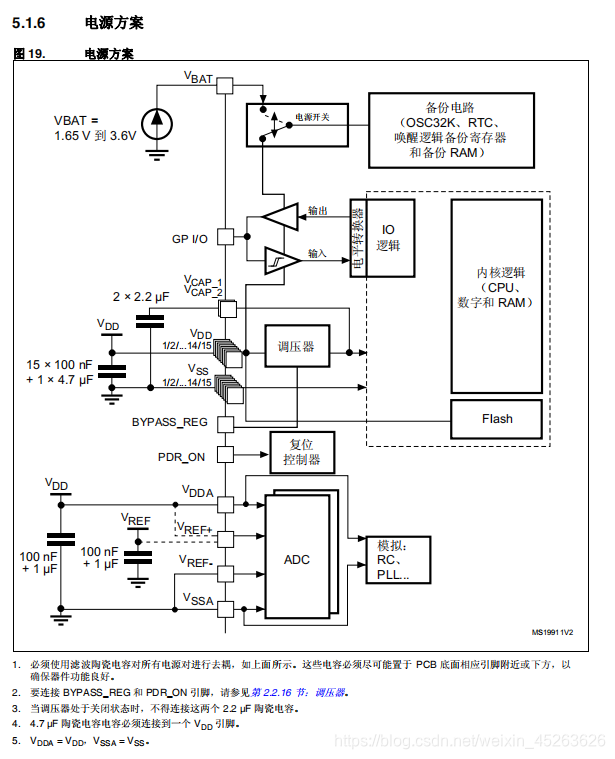

下图截自STM32F407X数据手册5.1.6 Power supply scheme 图19

VDDA和VSSA给ADC,复位模块，RC振荡器和PLL的模拟供电；
VDD给I/O引脚和调压器供电；
使用电池或其他电源连接到VBAT 脚上，当VDD 断电时，可以保存备份电路的内容；
