在单片机项目设计过程中，当我们需要调试程序和硬件时，而手边正好没有硬件时，我们该怎么调试?
这也就是今天的主角Proteus，先来一睹软件的风采
Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。
我这里用的是Proteus的破解版，所有的功能都可以免费使用
链接是https://m.ddooo.com/softdown/204397.htm
那么，我们要使用这款软件进行仿真，需要进行哪些设置呢？

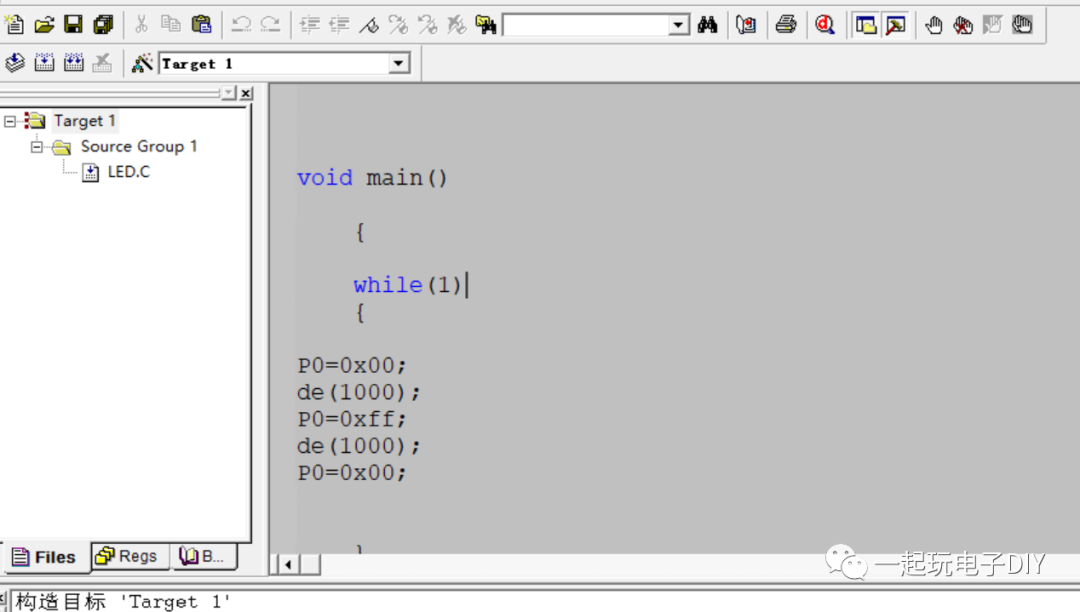

首先我们在在keil软件新建一个单片机工程，写好程序

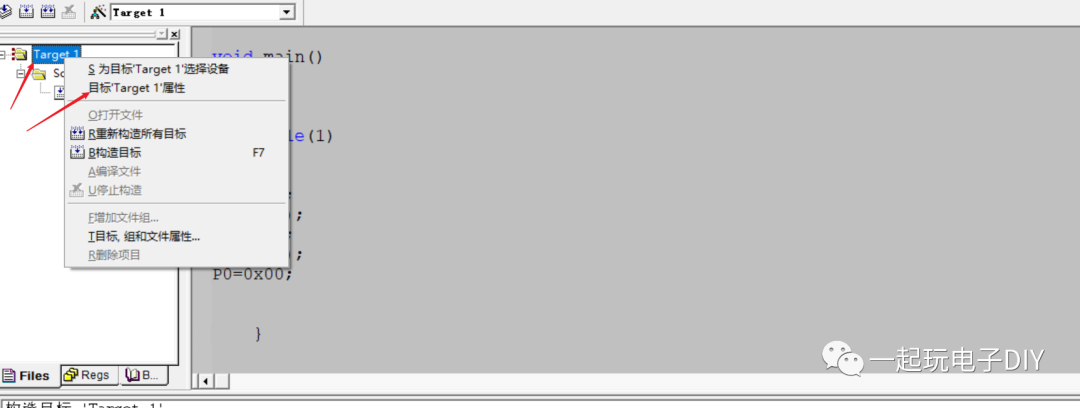

点击项目的“Target1”,选择“目标Target1属性”

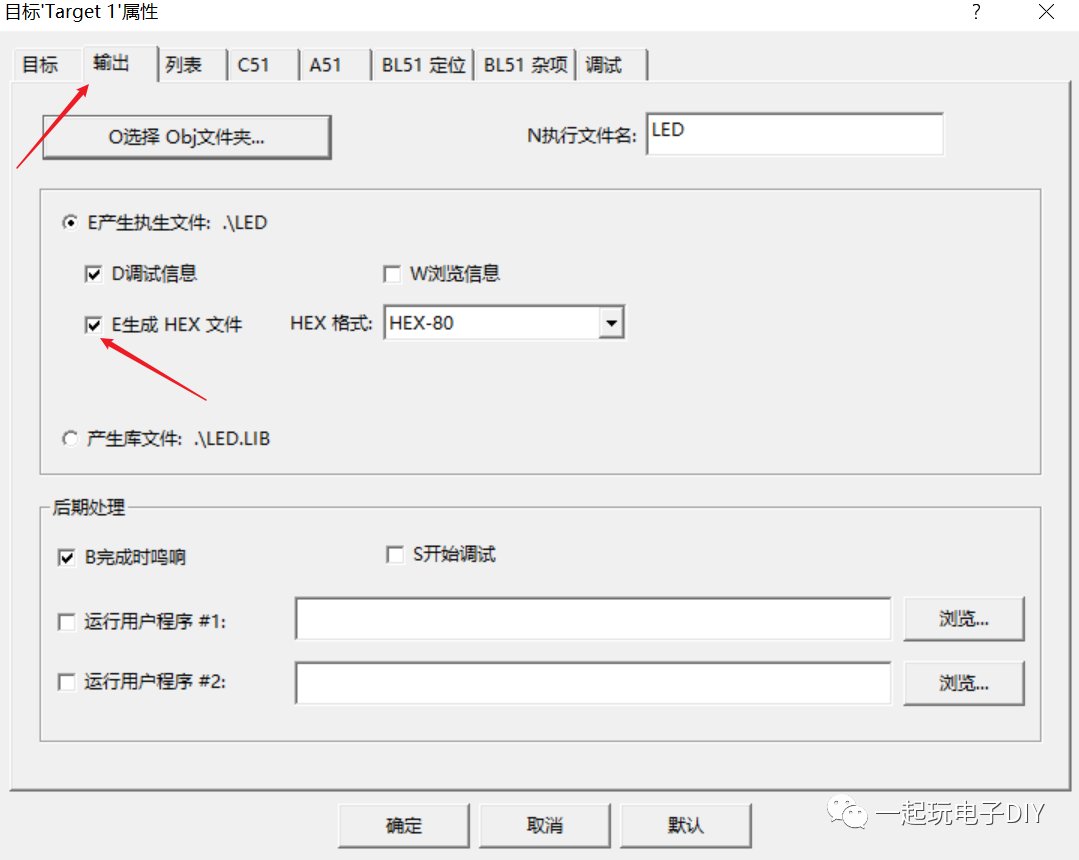

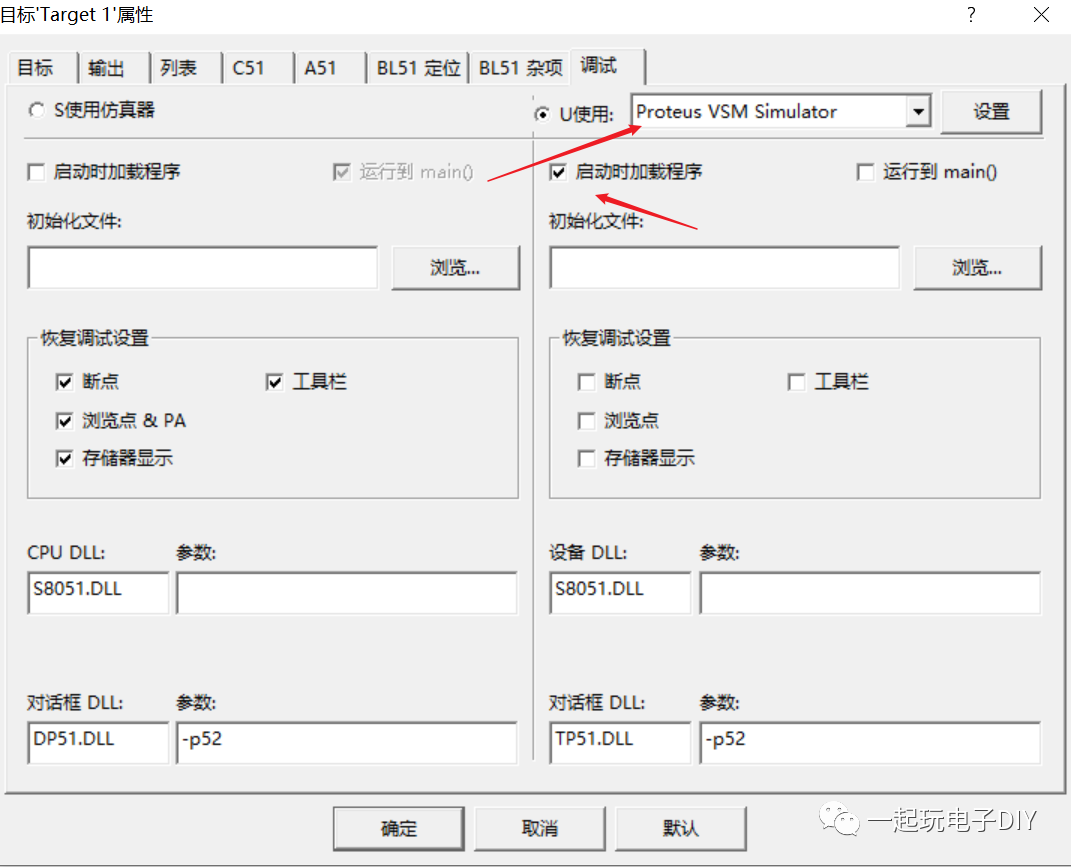

“输出”选项中勾选“E生成HEX文件”，调试选择“Proteus VSM Simulater”

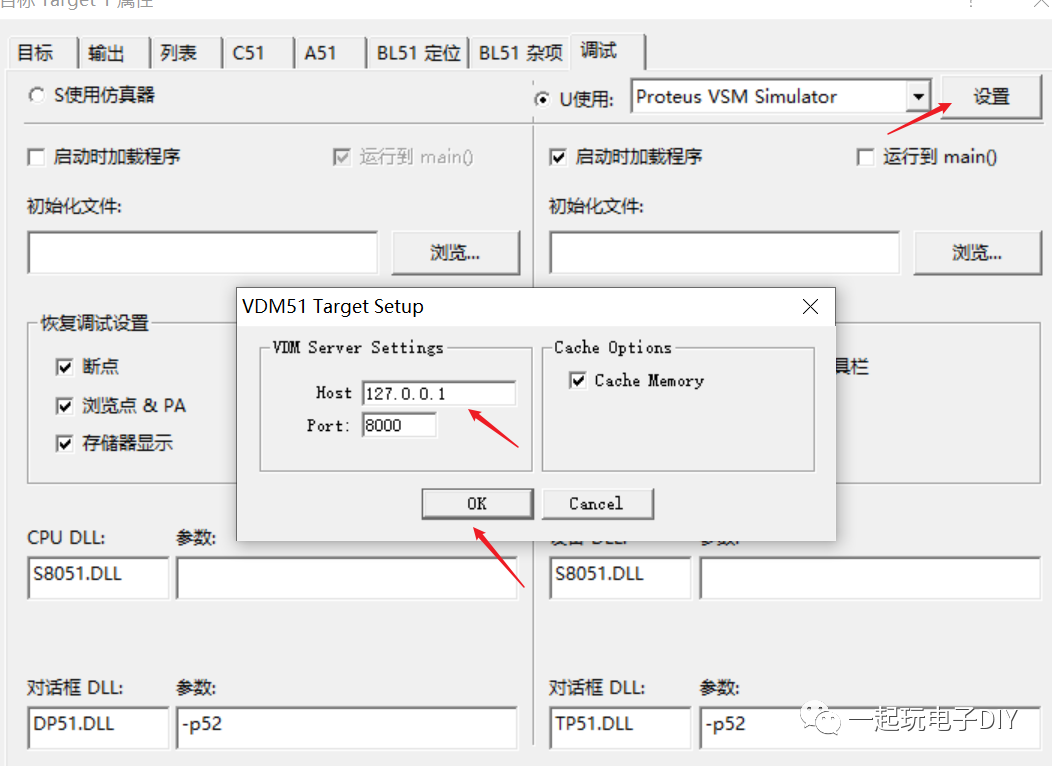

右上角的“设置”，参数设置如图，点击“OK”完成

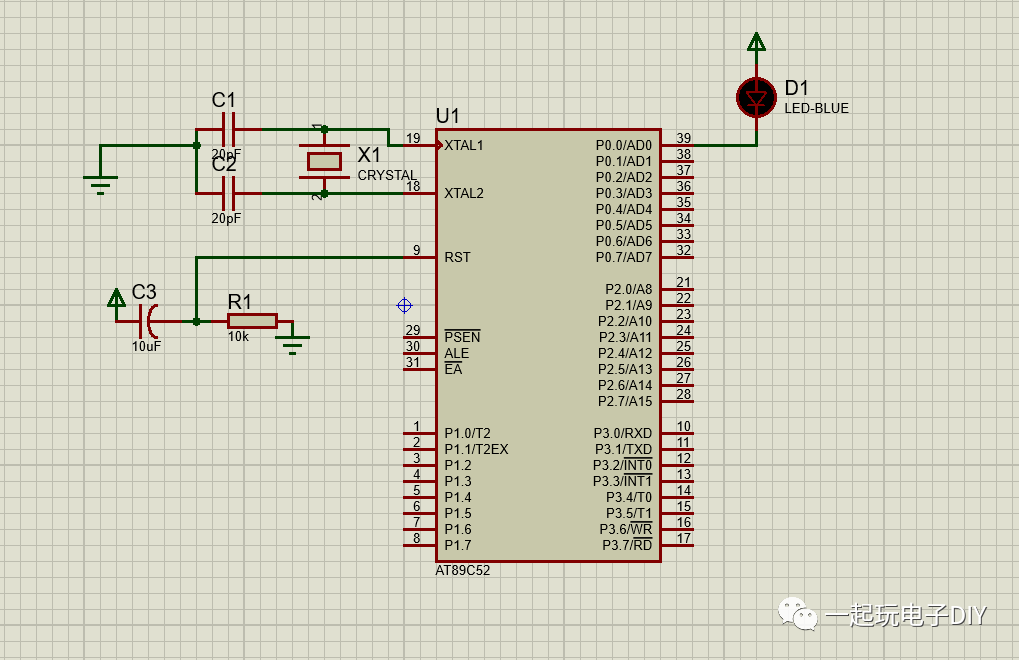

回到Proteus软件中绘制好单片机电路图

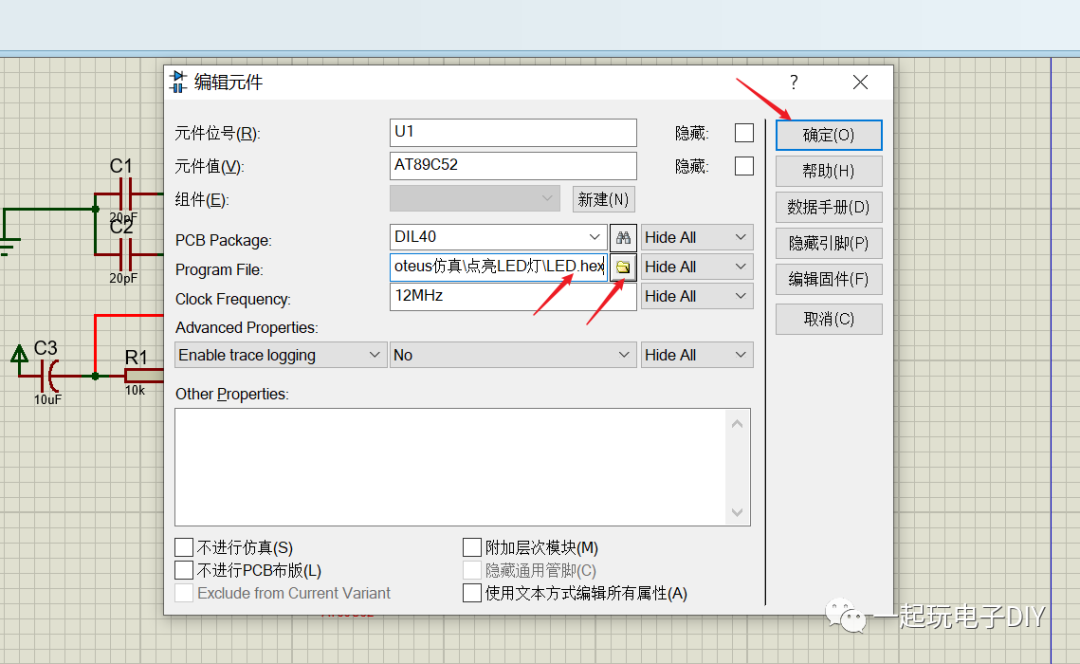

双击AT89C52，点击文件夹图标，选择刚刚keil编写生成的HEX文件，点击确定就好了

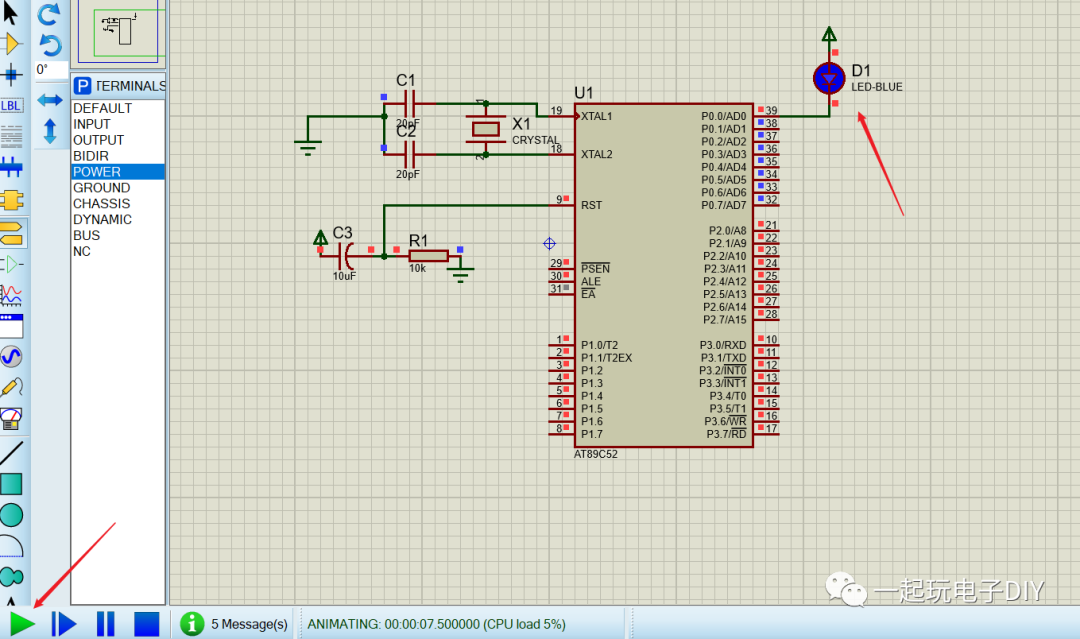

最后点击左下角的“播放”按钮，看到电路中的LED已经点亮了
这是最简单的单片机点亮LED电路了，大家可以试试其他的电路
