西门子smart触摸屏连接1200PLC

需求说明：

SMART触摸屏只支持与西门子S7200通讯。通过通讯桥接器NET50-SMART,简单配置就可以方便快捷的实现西门子SMART LINE系列触摸屏与西门子S71200/1500/300系列PLC通讯。

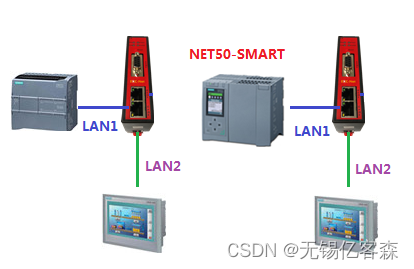

网络拓扑：

将桥接器的LAN1口连到西门子PLC，桥接器的LAN2口，连到触摸屏的网口。

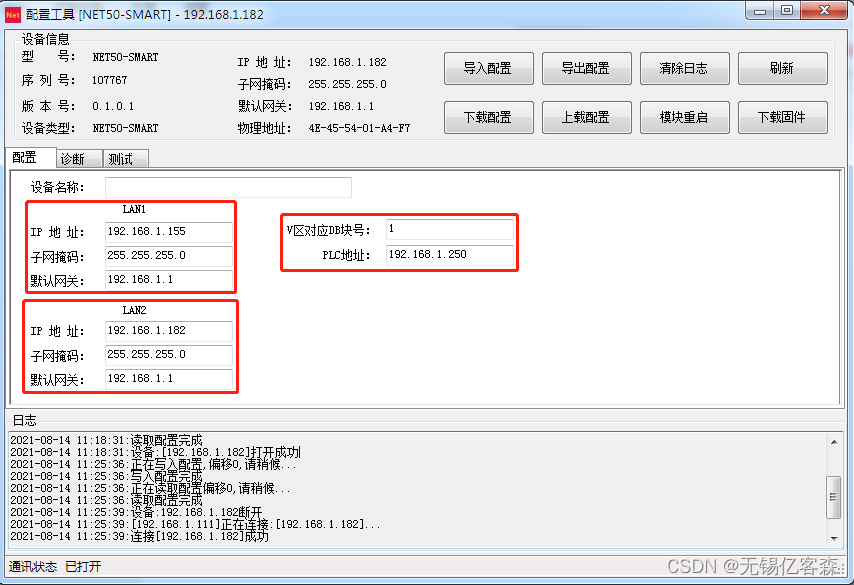

通讯及地址映射：

配置两个网卡和PLC的IP地址，填写PLC的DB块号。

DB块对应触摸屏V区地址

M区、I区、Q区地址不变

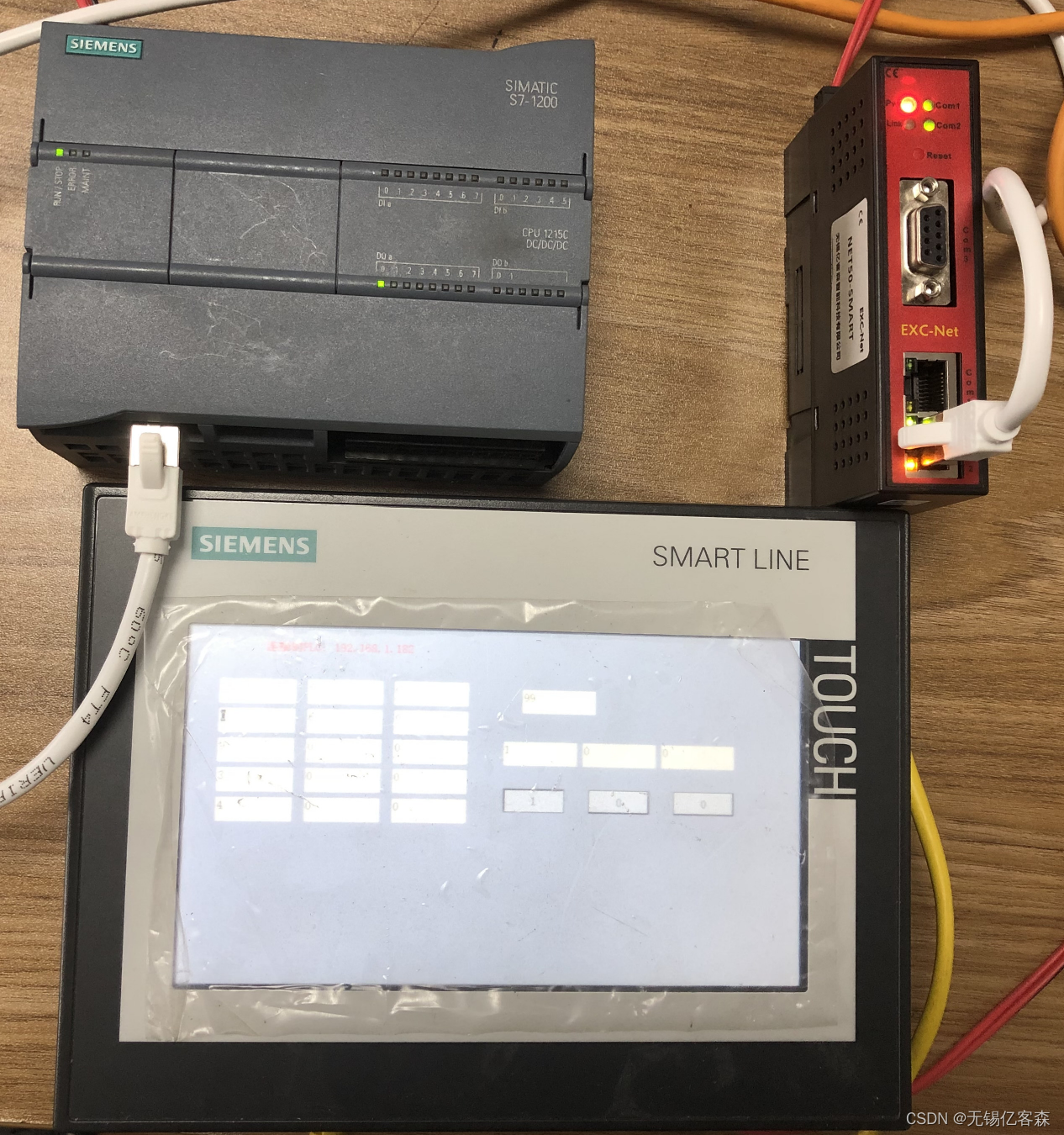

通讯演示：
