西门子PLC与DCS通讯



应用场景：

西门子S7系列PLC（S7-200/300/400）控制系统与DCS系统进行数据交互。DCS系统可以支持标准的Modbus RTU或者ModbusTCP通讯协议。



解决方案：

选配工业通讯桥接器NET30-MPI PRO，无需硬件组态和编写通讯程序，通过简单的配置实现DCS系统与西门子PLC系统的Modbus通讯。

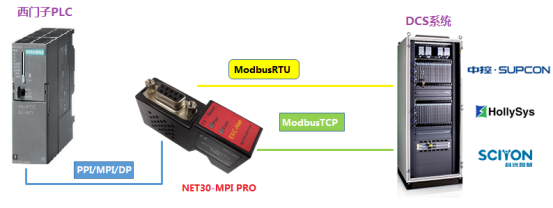

网络拓扑：

桥接器的串口1（PPI/MPI/PROFIBUS协议），连接西门子PLC的通讯口，网络（ModbusTCP）或者串口2（ModbusRTU）连接DCS的通讯接口。



参数配置：

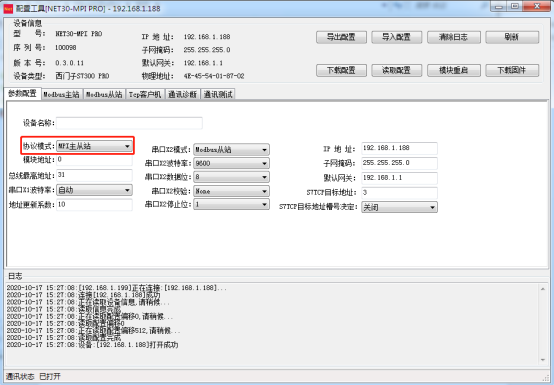

1、       西门子通讯参数配置

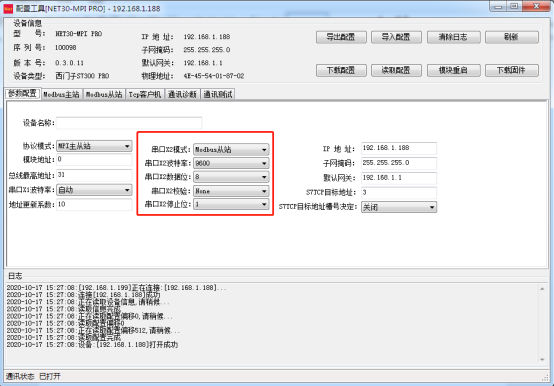

2、       modbus配置

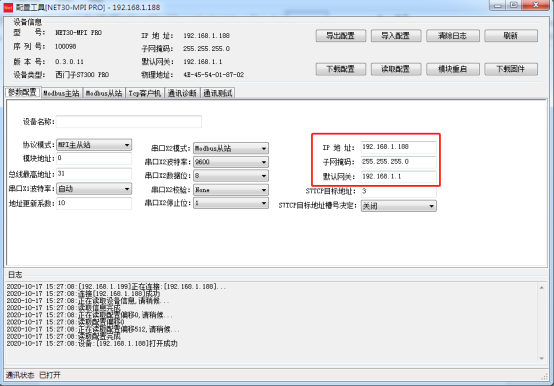

3、       以太网参数配置

4、       地址映射表

PLC内部寄存器地址与MODBUS地址对应表

Modbus地址	PLC内部寄存器地址	数据类型	计算公式	MODBUS功能号	最大指令数
000001~	Q0.0~	位	Qm.n = 000001 + m*8 + n ①	FC1（读线圈） FC5（写线圈）	S7-200：119 S7-300：784
050001~	M0.0~		Mm.n = 050001 + m*8 + n		FC5：1
100001~	I0.0~		Im.n = 100001 + m*8 + n	FC2（读输入）	S7-200：119 S7-300：784
400001~	DBx.DBW0~	字	DB1.DBWm = 400001 + m/2，m为偶数 ②	FC3（读乘法寄存器） FC16（写乘法寄存器） FC6（写单一乘法寄存器）	FC3：111 FC16：111 FC6：1
450001~	MW0~		MWm= 450001 + m/2，m为偶数
