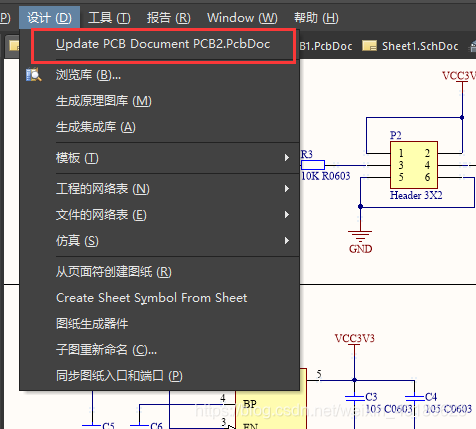

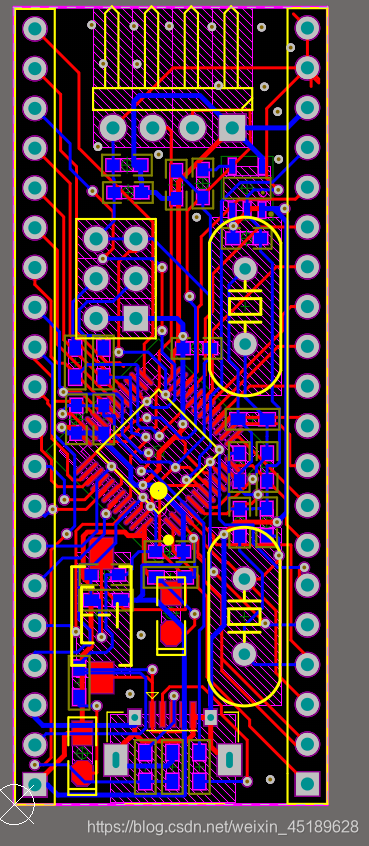

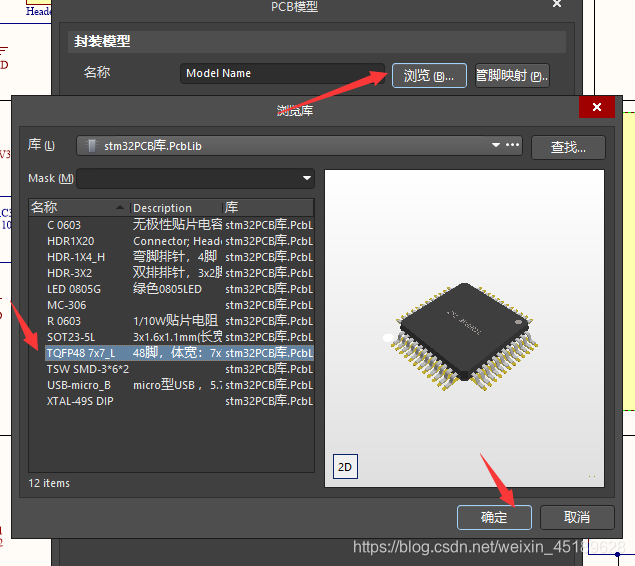

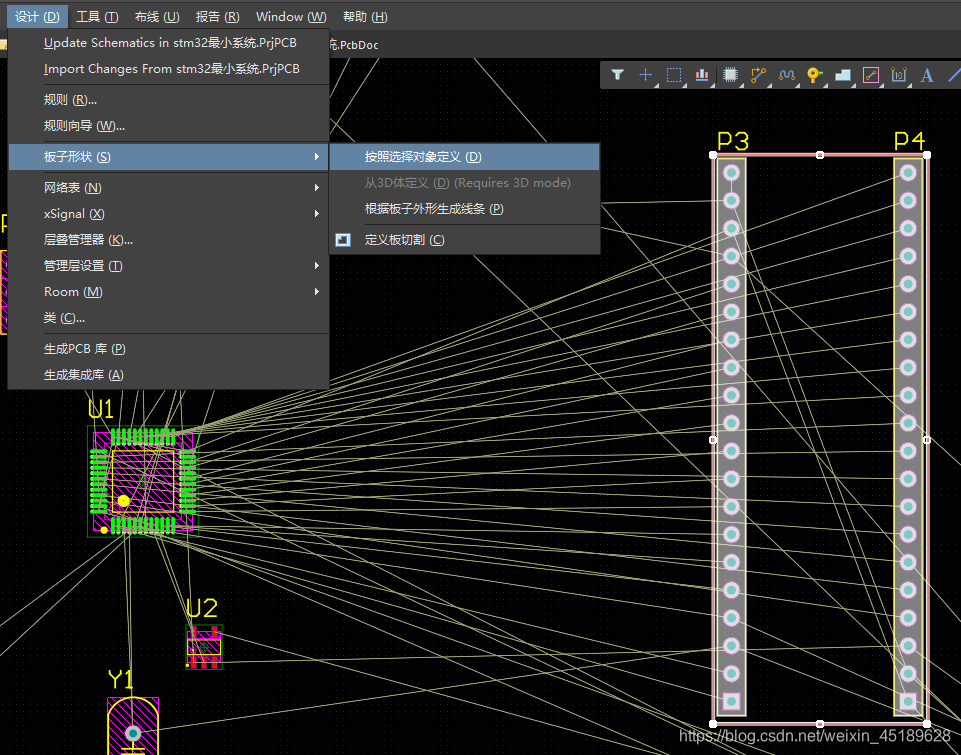

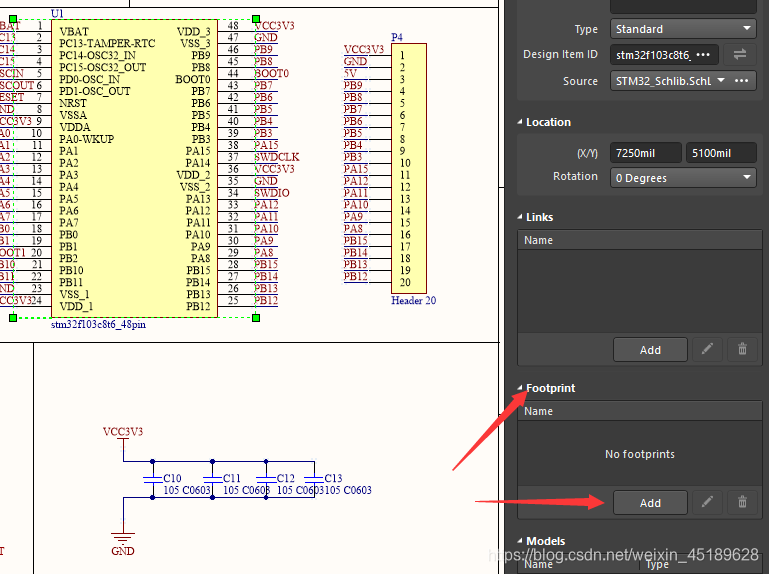

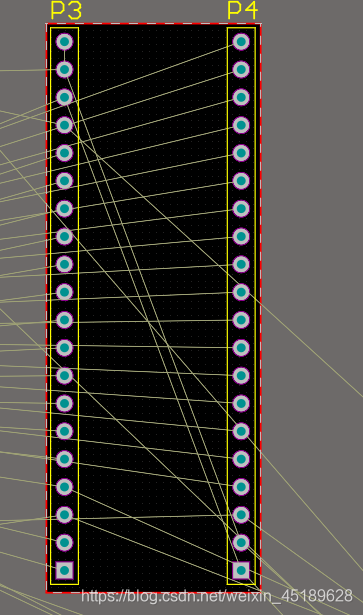

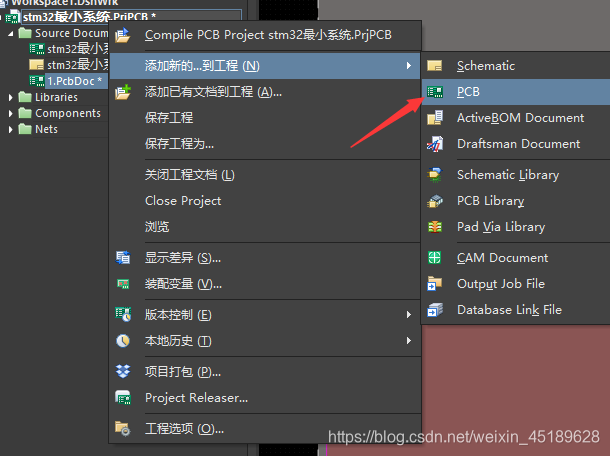

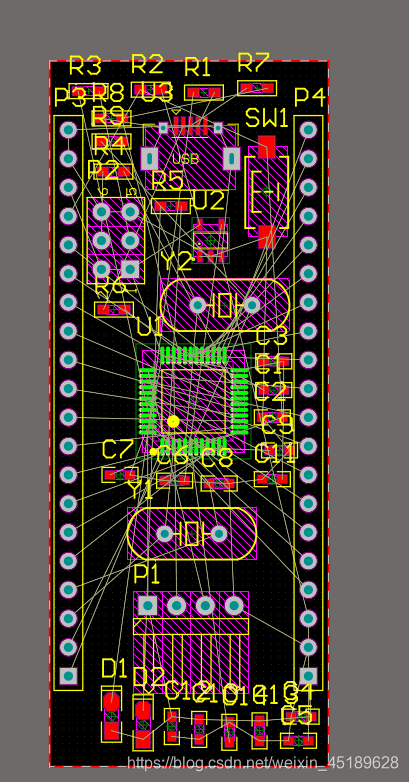

博主此前已详细说明用Altium Designer软件绘制stm32最小系统电路原理图，此次介绍对应PCB板绘制。包括对原理图进行封装，可在立创商城用现成封装或手动绘制；添加原理图中元器件封装；绘制PCB板，含创建文件、导入原理图、布局、布线、覆铜等步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在之前的博客中，我以对使用Altium Designer软件绘制一个stm32最小系统的电路原理图进行了较为详细的说明，这次我将对这原理图来绘制其对应的PCB板。

关于学习使用Altium Designer软件绘制一个stm32最小系统的电路原理图

一、对原理图进行封装

在将元器件添加进PCB板之前，我们需要对我们之前绘制的元器件进行封装

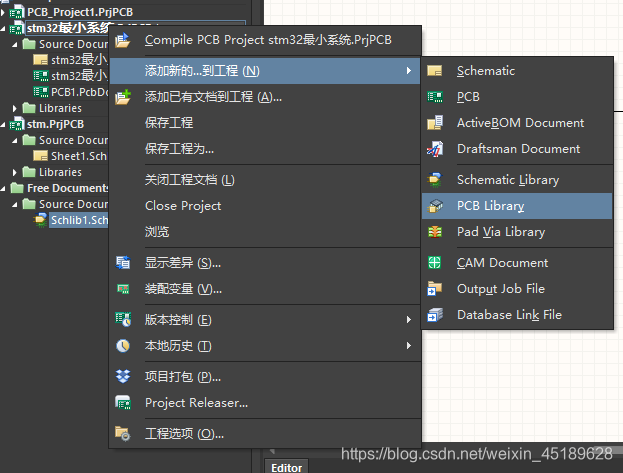

我们先要创建一个新的PCB库
在这里插入图片描述
接着就能开始对元器件进行封装了

1.在立创商城中使用现成的封装好的器件

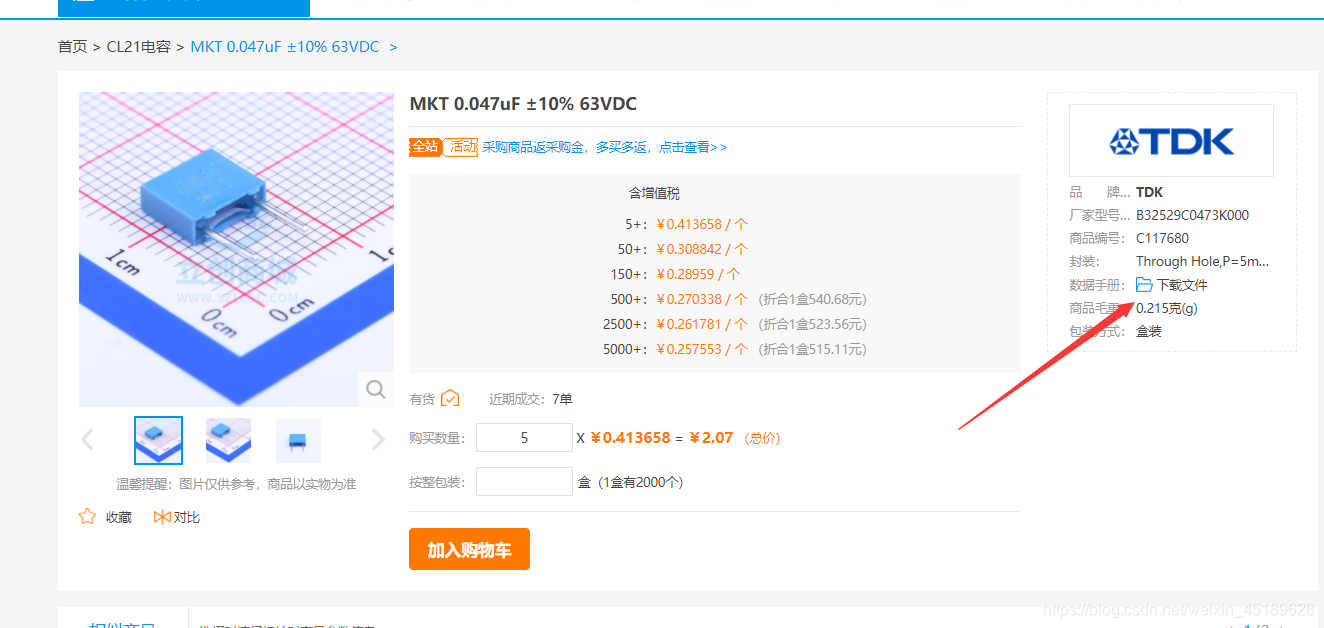

随便点开立创商城中的一个元器件，我们可以看到右边存在一个数据手册
在这里插入图片描述

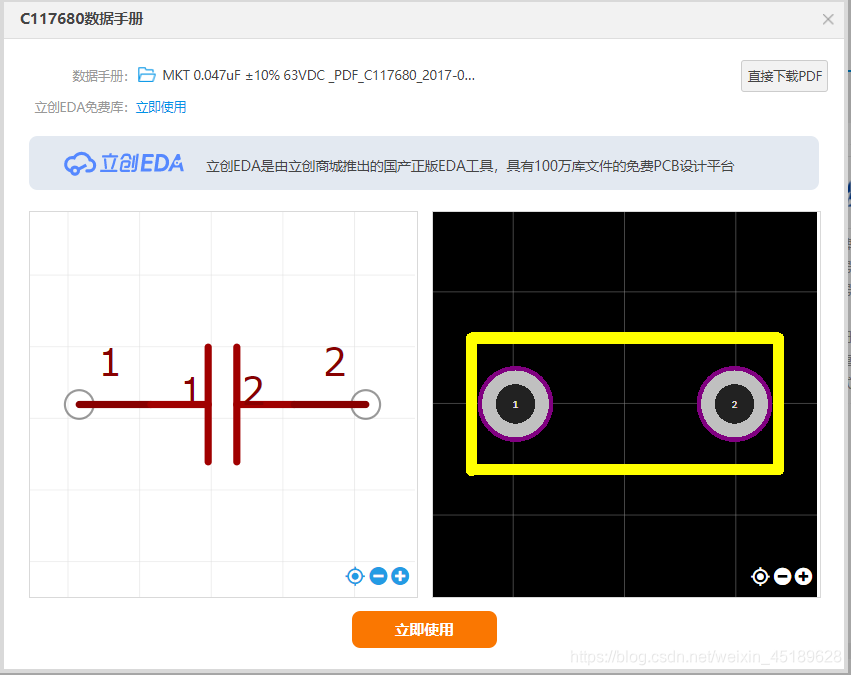

点开下载文件，我们就能看见此元器件的原理图和封装图

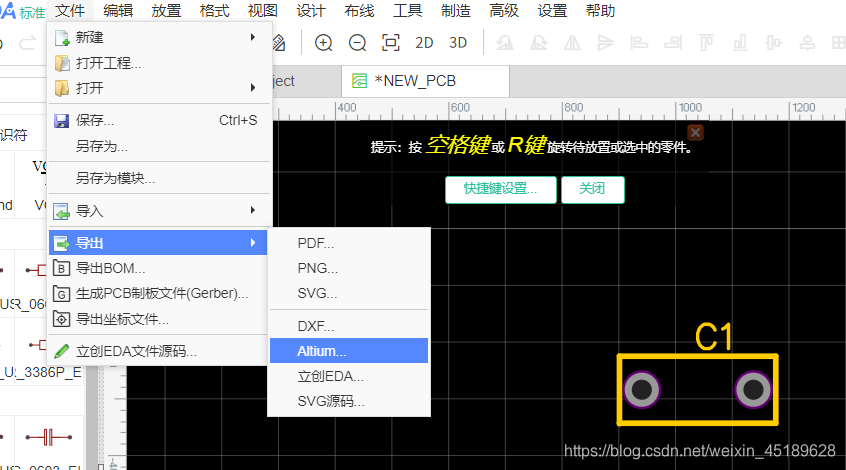

此时点击文件——导出——选择为Altium即可生成PCB格式，将其添加到PCB库里即可使用

2.在PCB库中手动绘制

当然我们也可以自己尝试绘制元器件的封装。
在绘制前，我们需要知道我们所绘制的元器件的实物尺寸
我这里使用一个电阻来简单演示
在这里插入图片描述

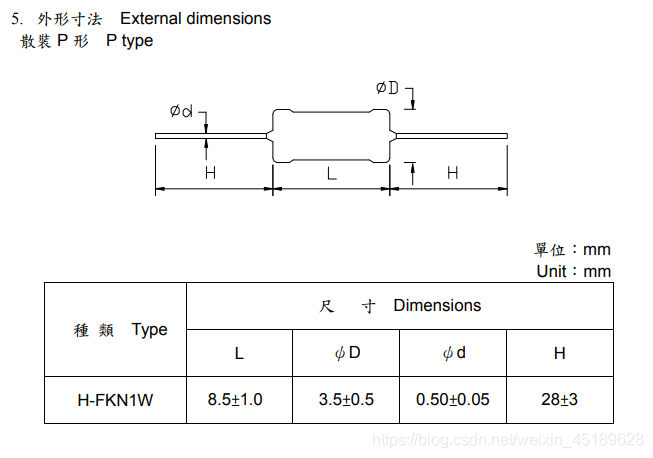

上图已经包含了我们所需要的全部参数，接下来就是在AD中的PCB库里绘制它。

点击工具栏中箭头所指的工具，放置焊盘

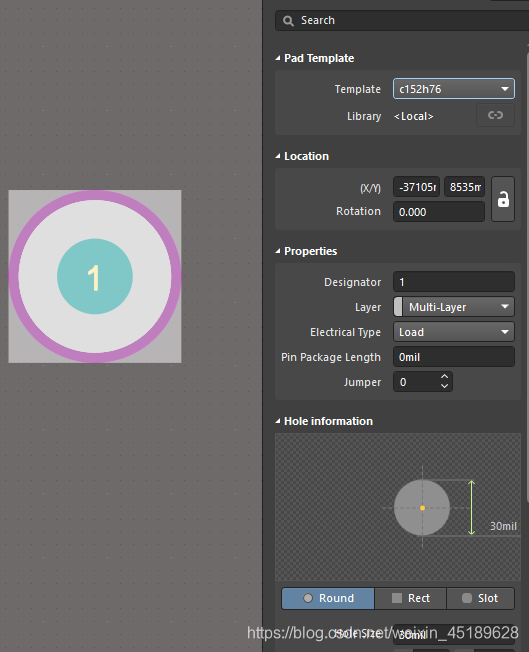

双击放置的焊盘就可以修改其参数
从图中可知，电阻的引脚宽度为0.50mm，我们在hole size中将其修改为0.5mm
在这里插入图片描述

点击箭头所示图标，就可以开始绘制直线，从参数图中我们可以得知电阻的主体长8.5mm，宽3.5mm。
绘制一条直线后，双击它，在弹出的窗口中修改长度。

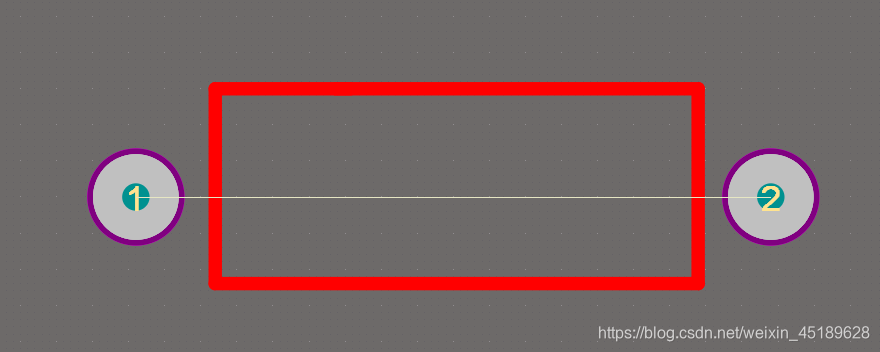

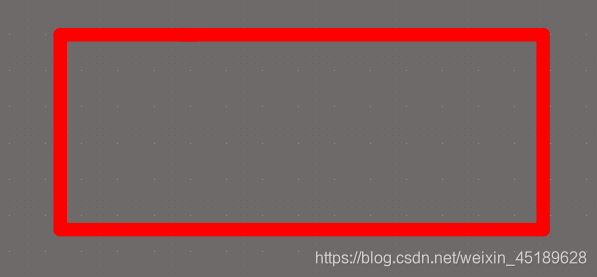

下图是绘制好的主体

接下来将焊盘放置到电阻两侧即可

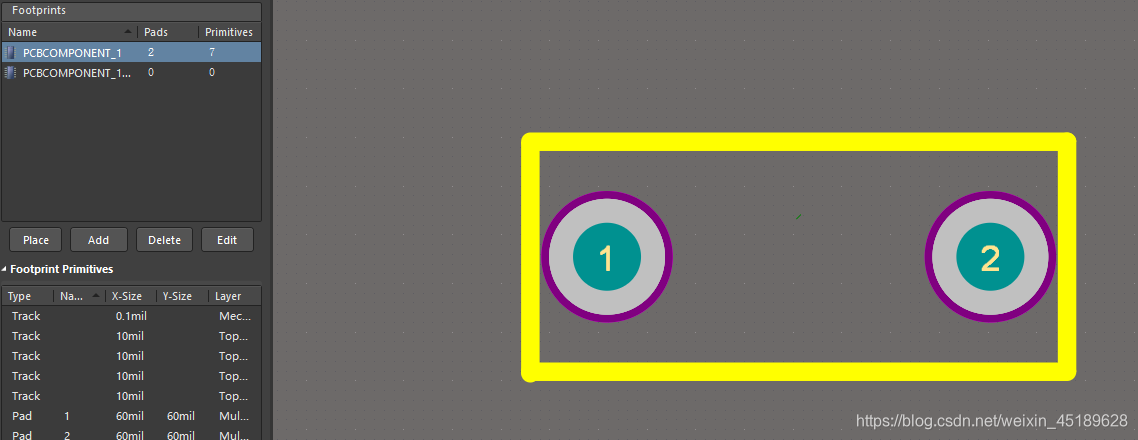

在这里插入图片描述

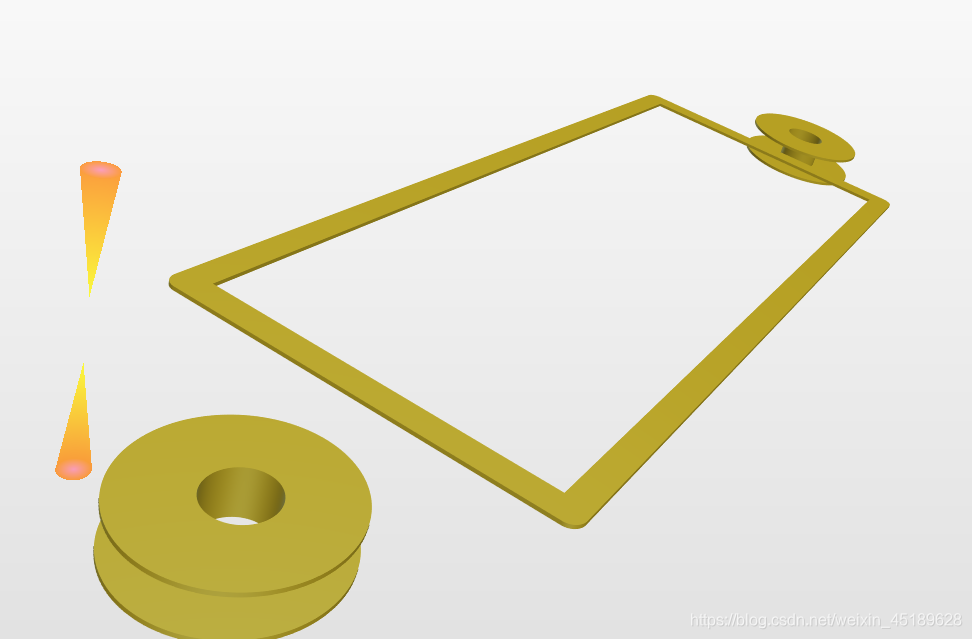

3D模型为这样的

有点丑：)
