RIP、ACL、Telent综合实验

• 要求：

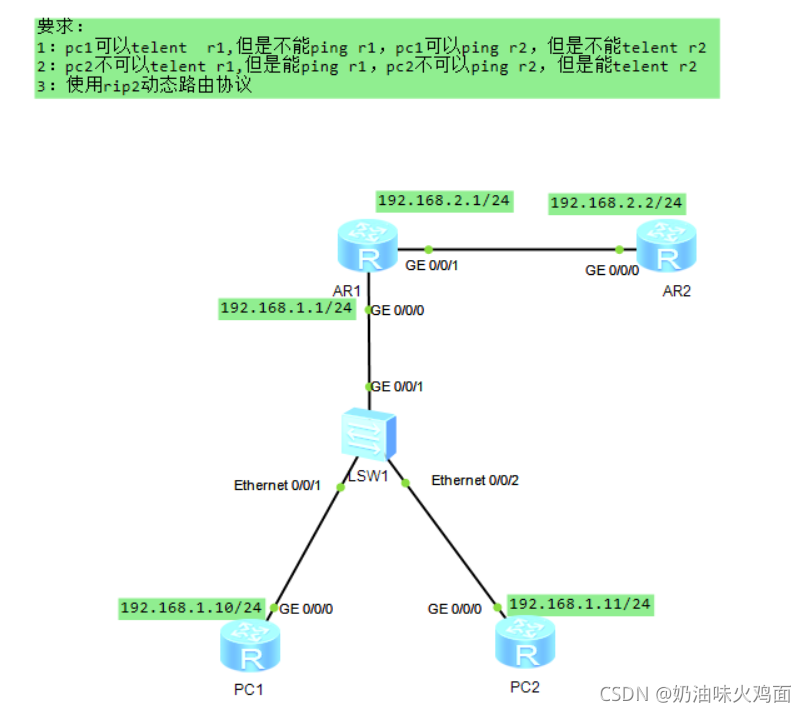

• 给每个路由器的端口配置ip，并使用RIPv2来获得未知网段信息（由于模拟的pc机没有telent协议，所以这里使用两台路由器代替 ，如上图，pc1和pc2要配置缺省路由来保证将流量都传递给r1）

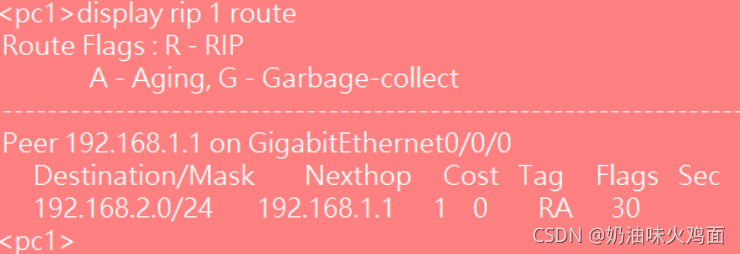

  pc1通过rip学习来的网段

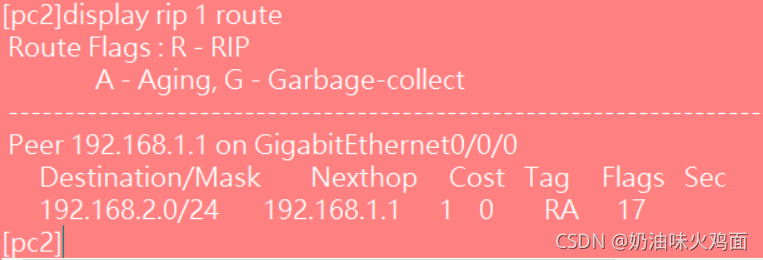

  pc2通过rip学习来的网段


•

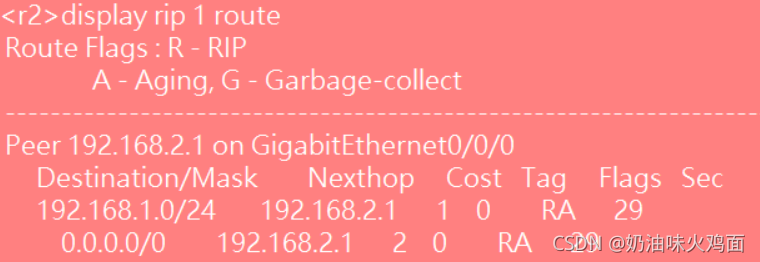

  r2通过rip学习来的网段



 注意：由于r1两个网段是直连的，而直连的优先级比RIP的优先级高，所以r1采用的是直连的

 方式，但是依旧要启用rip协议。

• 给r1和r2启用telent协议，作为被登录端

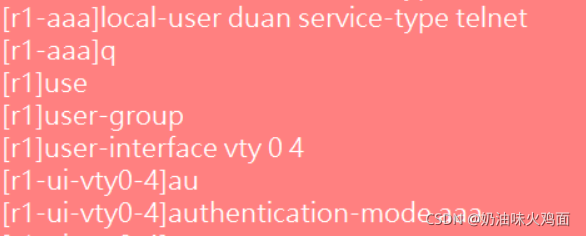

  r1上创建一个用于telent服务的用户，开启虚拟端口，并认证登录模式

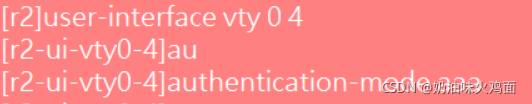

  r2上也创建一个用户用于telent服务，开启虚拟端口，并认证其登录模式

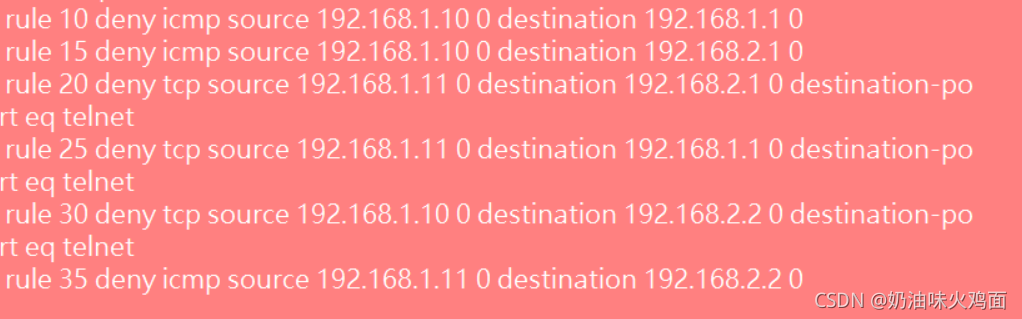

• 根据要求启用ACL协议，这里必须使用高级ACL（所有规则r1上设定）



  验证规则：

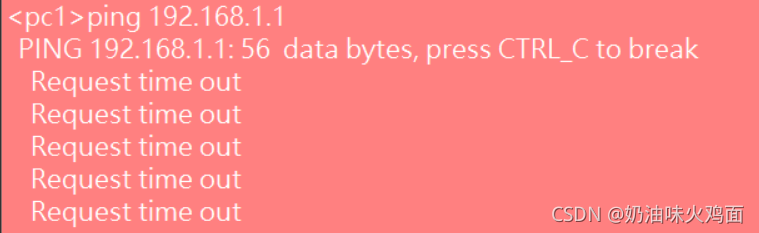

  pc1不能ping r1

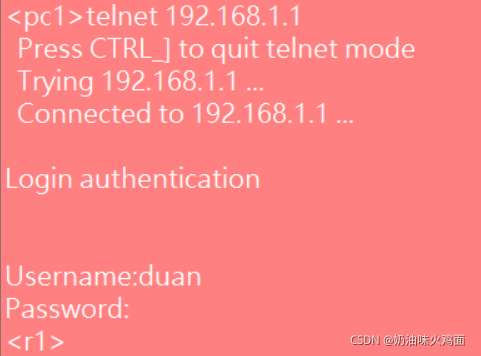

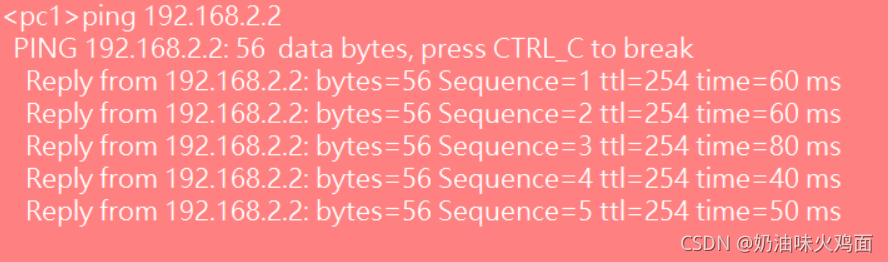

       pc1可以ping  r2和 telnet  r1




 pc2和pc1相反，完成所有要求

 总结：

• 所有的路由器都要使用rip协议并宣告
• 一个接口的一个方向上只能调用一张ACL列表
• ACL表是自上而下匹配，切对一个对象进行相同的规则只能匹配上一次   ​​​​​​
