实验目的:
通过单片机仿真,使用按键 K1 和 K2 控制双通道继电器的开关,并观察蜂鸣器响起的情况。、
程序:
#include<reg51.h>
#define MAINFOSC (11059200)
sbit beep=P2^0;
sbit k1=P2^1;
sbit k2=P2^2;
sbit IN1=P3^0;
sbit IN2=P3^1;
void Delay_Ms(unsigned int ms)
{
unsigned int i;
while(--ms)
{
i=MAINFOSC/13000;
while(--i);
}
}
void Open_tongdao()
{
IN1=1;
IN2=0;
Delay_Ms(200);
IN1=0;
IN2=0;
}
void Shut_tongdao()
{
IN1=0;
IN2=1;
Delay_Ms(200);
IN1=0;
IN2=0;
}
void main()
{
beep=0;
while(1)
{
if(k1==0)
{
beep=1;
Open_tongdao();
}
if(k2==0)
{
Shut_tongdao();
beep=0;
}
}
}

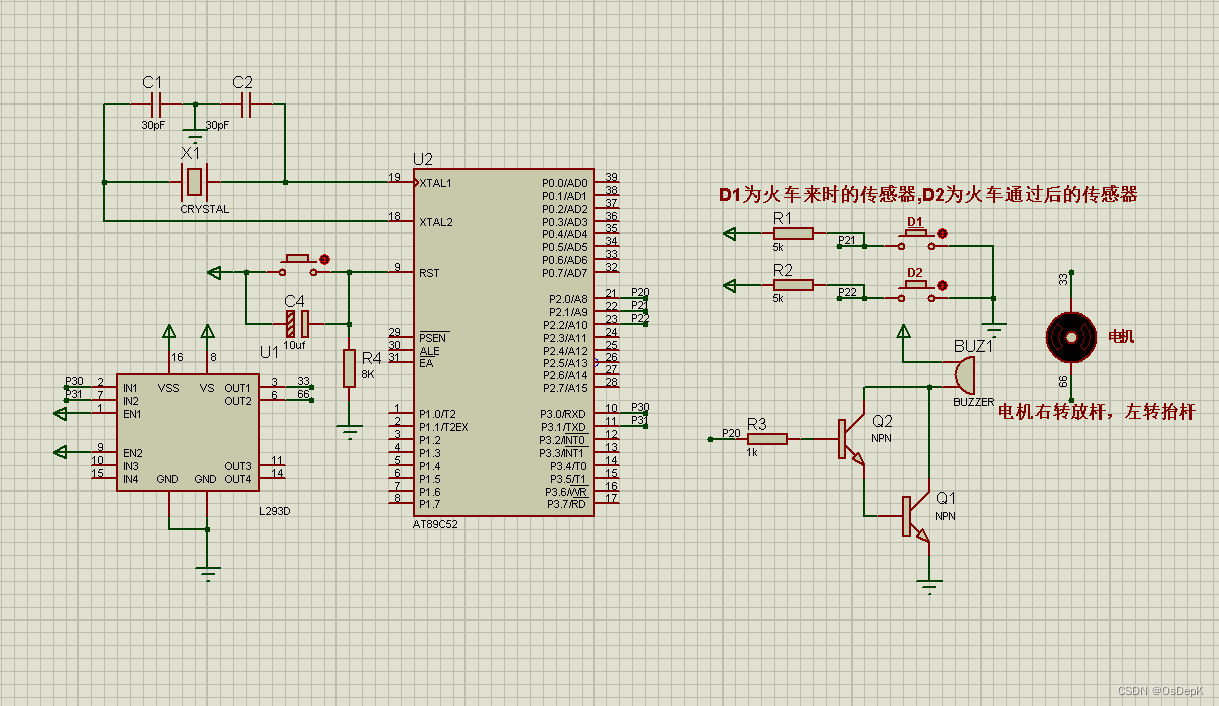

仿真图:
火车出入站仿真图
学习目标:
1. 熟悉单片机按键输入的读取和处理。
2. 理解如何控制双通道继电器模块。
3. 了解如何在特定条件下触发蜂鸣器发声。
4. 掌握单片机的输入输出端口控制。
实验步骤:
1. 准备硬件:搭建仿真电路,包括单片机、蜂鸣器、双通道继电器模块和按键。
2. 编写程序:使用 C 语言编写程序,将按键 K1 和 K2 的输入连接到单片机的相应引脚,将继电器模块和蜂鸣器连接到单片机的输出引脚。
3. 载入程序:将程序载入单片机,并配置仿真环境。
4. 运行程序:观察当按下按键 K1 和 K2 时,蜂鸣器是否响起,并且双通道继电器是否正确地打开或关闭。
5. 数据采集:记录实验现象,分析数据并撰写实验报告。
预期结果:
当按下按键 K1 时,蜂鸣器响起并同时打开双通道继电器;当按下按键 K2 时,关闭双通道继电器。
实验评价:
通过本实验,将掌握单片机输入输出控制的方法,理解按键与继电器的连接方式,以及控制蜂鸣器的触发条件。同时,通过实验报告的撰写,学生还将培养数据采集、分析和汇报的能力。
