EDA原理及应用 个人笔记

在学，就是一点点笔记，有错误的话，望请大佬指正，非常感谢。

1.1 VHDL结构

1.1 实体和端口模式

实体的端口描述主要有四类：

1. IN端口----输入端口
2. OUT端口----输出端口
3. INOUT端口----输入输出端口
4. BUFFER端口----缓冲端口（与INOUT端口功能类似，区别在于当需要输入数据时，只允许回读输出的数据，也就是允许反馈。）

ENTITY 实体名 IS
	[GENERIC ( 参数名: 数据类型 );]
	[PORT ( 端口表: 数据类型);]
END ENTITY 实体名;

1.2 结构体

ARCHITECTURE 结构体名 OF 实体名 IS
	[说明语句]
BEGIN
	[功能描述语句]
END ARCHITECTURE 结构体名;

1.3 库和库的种类

LIBRARY WORK ;
LIBRARY STD ;			//打开sTD库
USE STD.STANDARD.ALL ;	//能够使用STD库中的所有内容

重点所需要的库有:

1. IEEE库
2. STD库
3. WORK库
4. VITAL库

1.4 库和程序包的调用方法

LIBRARY 库名;
USE 库名.程序包名.ALL ;

USE 库名.程序包名.项目名 ;
USE 库名.程序包名.ALL;

例子：

LIBRARY IEEE ;
USE IEEE.STD_LOGIC_1164.ALL ;

LIBRARY IEEE ;
USE IEEE.STD_LOGIC_1164.STD_ULOGIC ;
USE IEEE.STD_LOGIC_1164.RISING_EDGE ;

1.5 配置

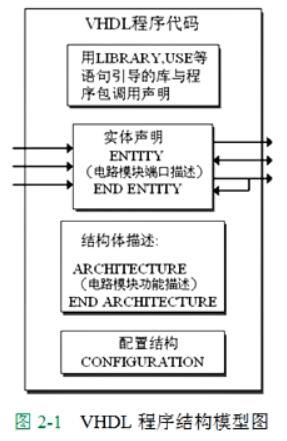

2.1 VHDL结构

2.2 VHDL文字规则

2.2.1 数字

1. 整数

5, 678, 0, 156E2(=15600), 45_234_287(=45234287)

2. 实数

1.335, 88_670_511.453_909(=88670551.453909), 1.0, 44.99E-2(=0.4499)

3. 文字示例

SIGNAL d1,d2,d3,d4,d5,: INTEGER RANGE 0 TO 255；//全部定义为整数类型
d1 <= 10#170#;		//向d1赋值10#170#（十进制表示，等于170）
d2 <= 16#FE#;		//（十六进制表示，等于254）
d3 <= 2#1111_1110#;	//（二进制表示，等于254）->也是整数类型！
d4 <= 8#376#;		//（八进制表示，等于254）
d5 <= 16#A#E3;		//（六进制表示，等于16#A000#）

4. 物理量文字

60s（60秒），100m（100米），k（千欧姆），177A（177安培）

5. 字符串

data1 <= B"1_1101_1110"		//二进制数数组，位矢数组长度是9位
data2 <= O"15"				//八进制数数组，位矢数组长度是6位
data3 <= X"AD0"				//十六进制数数组，位矢数组长度是12
data4 <= B"101_010_101_010"	//二进制数数组，位矢数组长度是12
data5 <= "101_010_101_010"	//表达错误，缺B
data6 <= "101010101010"		//表达正确。这里可以略去B，但不可加下划线
data6 <= "0AD0"				//表达错误，缺x

2.2.2 关键词

2.2.3 标识符及其表述规则

1. 有效的字符：包括26个大小写英文字母，数字包括0~9以及下划线“_”。
2. 任何标识符必须以英文字母开头。
3. 必须是单一下划线“_”，且其前后都必须有英文字母或数字。
4. 标识符中的英语字母不分大小写。
5. 允许包含图形符号（如回车符、换行符等），也允许包含空格符。
