闭关修炼31天之第四天---谈谈对E-R图的理解

      最近正在做一个购票系统，今天也是来到了数据库设计环节，自己也是尝试的去画了E-R图，不做不知道，一做吓一跳，有一些基础的点竟然都记不起来了，就这个问题，我觉着有必要分享一下，话不多说，上干货！

目录

一.图中各个图形代表的含义。

二.E-R图的举例说明

三.E-R图中的关联关系(这块只强调概念模型)

一.图中各个图形代表的含义

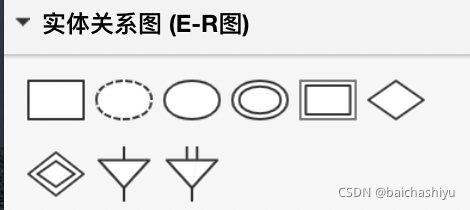

如图所示：

•  长方形表示实体：实体是客观存在的事物，例如用户、商品、订单等待，一个系统是由多个实体组成，他们之间存在着关系和属性。
• 椭圆形表示属性：实体对象拥有的某些品质，比如用户实体拥有的姓名、年龄、性别、电话等等。
• 菱形表示关系：两个实体之间的联系方式，比如用户与商品之间就是购买关系，列车的车次跟车厢就是包含关系，车厢跟座位也是包含关系等等。
• 双实线长方形表示弱实体：如果一个实体对象依赖于某个实体而存在，那么前者就是弱实体，后者为强实体，例如订单实体与商品实体，前者就是弱实体。
• 双实线椭圆形表示多值属性：举个例子，一个用户可以拥有多个手机号码，那手机号码就是多值属性，而性别只能有一个，所以性别就是单值属性。
• 虚线椭圆形表示派生属性：能通过某些方式推导出来的属性，比如年龄就可以通过身份证号推导。
• 双实线菱形表示弱关系：弱关系可以跟弱实体一起出现。
• 单竖线倒三角形表示概化：简单来说就是分门别类，比如商品的类型分为生活用品、非生活用品等等。
• 双竖线倒三角形表示全部概化：跟单竖线倒三角形表示的含义相似，只是多了硬性条件不可扩展。比如，一个商品分为电子类，书籍类 ，那就只能包含这两种。

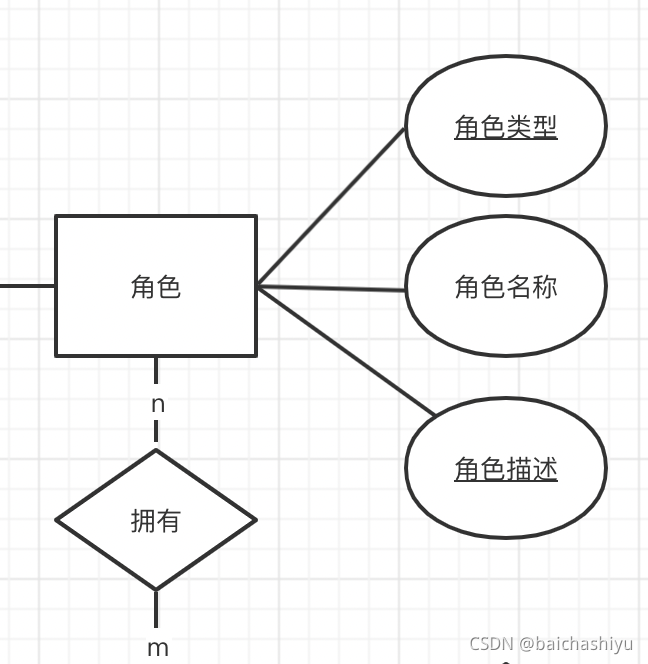

二.E-R图的举例说明

三.E-R图中的关联关系

关联关系一共有三种：

• 一对一：1对1关系指实体集合A与实体集合B中，A集合的每个实体至多与B中的一个实体有关系，反之亦然，比如一家公司的员工和员工号。
• 一对多关系：1对多关系指实体集合A与实体集合B中，A集合的每个实体可以与多个B集合的实体有关系，比如一个部门可以有多个员工。
• 多对多关系：多对多关系指实体集合A与实体集合B中，A集合的每个实体可以与多个B集合的实体有关系，反之亦然，比如一个用户可以购买多种商品，一种商品也可以被多个用户购买。

---
