一. 电话号码处理

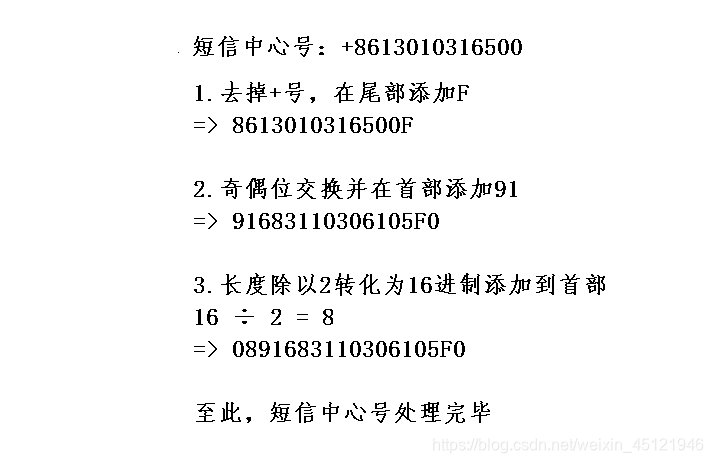

1.1 短信中心号码的处理
实现：
int Processing_center_number(char *center_number)
{
int i;
char temp;
char head[20] = "0891"; //08: length 91: globalization
if(!center_number)
{
printf("Invalid input\n");
return -1;
}
/* Drop the ‘+’ sign, add ‘F’, and swap the parity bits */
strcpy(center_number,¢er_number[1]);
strcat(center_number,"F");
for(i = 0; i < 14;i+=2)
{
temp = center_number[i];
center_number[i] = center_number[i+1];
center_number[i+1] = temp;
}
/* Add header */
strcat(head,center_number);
strcpy(center_number,head);
return 0;
}
函数设计只有一个参数，那就是保存了短信中心号的数组，函数内部借助strcpy,strcat 等字符串操作的函数将传进来的短信中心号处理成PDU格式所需要的其中一段字符
ps:不同的运营商和不同的地区短信中心号都是不相同的，可以通过百度查询自己手机卡的短信中心号，当然，我后面也会写到一个函数，借助AT命令来获取短信中心号，电信使用的CDMA网络发送短信可以不需要短信中心号，但统一按使用中心号来处理。

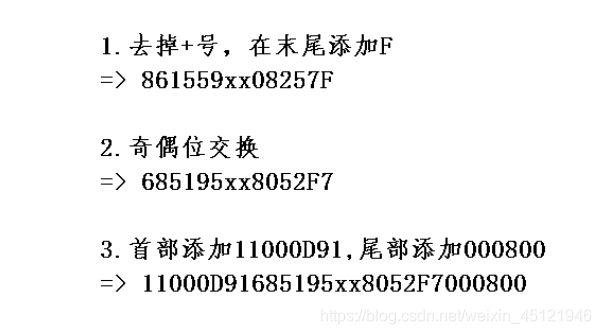

1.2 收件人号码处理
实现
int Processing_phone_number(char *phone_number)
{
int i;
char temp;
char head[64] = "11000D91";
char tail[64] = "000800";
/*
* 1100: fixed
* 0D: the length of the mobile phone number, not counting the + sign, expressed in hexadecimal
* 91: sent to the mobile phone
*
* */
if(!phone_number)
{
printf("Invalid input\n");
return -1;
}
/* Drop the ‘+’ sign, add ‘F’, and swap the parity bits */
strcat(phone_number,"F");
strcpy(phone_number,&phone_number[1]);
for(i = 0; i < 14;i+=2)
{
temp = phone_number[i];
phone_number[i] = phone_number[i+1];
phone_number[i+1] = temp;
}
/* Add header,tail */
strcat(head,phone_number);
strcat(head,tail);
strcpy(phone_number,head);
return 0;
}
除了使用strcpy和strcat，还可以使用 sprintf 函数来完成字符串的拼接，更加方便
二. 短信内容处理
2.1 UTF-8 转 Unicode
ASCII码是由美国在上世纪60年代制定的一套编码方法，使用了一个字节的7个位，即0 ~127来表示，对于字母来说，一个字节足以表示，但随着计算机的发展与需求，欧洲，亚洲的文字使用这短短的7个位是完全不足以表示的，咱们伟大的汉字就有10万以上的总量，所以，便引出了Unicode编码，它可以存储世界上的所有符号文字，但是，他仅仅规定了字符的二进制的表示，却没有规定该如何存储，如果规定用3，4个字符来存储，那对于英文来说，将会使得内存有极大的浪费，最终，便提出了我们现在使用最为广泛的UTF-8编码，
UTF-8是Unicode的实现方式之一.， UTF-8最大的一个特点, 就是它是一种变长的编码方式. 它可以使用1~6个字节表示一个符号,
根据不同的符号而变化字节长度.
要想写出UTF-8格式与Unicode格式之间的转换，必须了解他们是如何编码的
UTF-8的编码规则
UTF-8的编码规则很简单, 只有两条:
-
对于单字节的符号, 字节的第一位设为0, 后面7位为这个符号的unicode码. 因此对于
英语字母, UTF-8编码和ASCII码是相同的. -
对于n字节的符号(n>1), 第一个字节的前n位都设为1, 第n+1位设为0, 后面字节的前
两位一律设为10. 剩下的没有提及的二进制位, 全部为这个符号的unicode码.

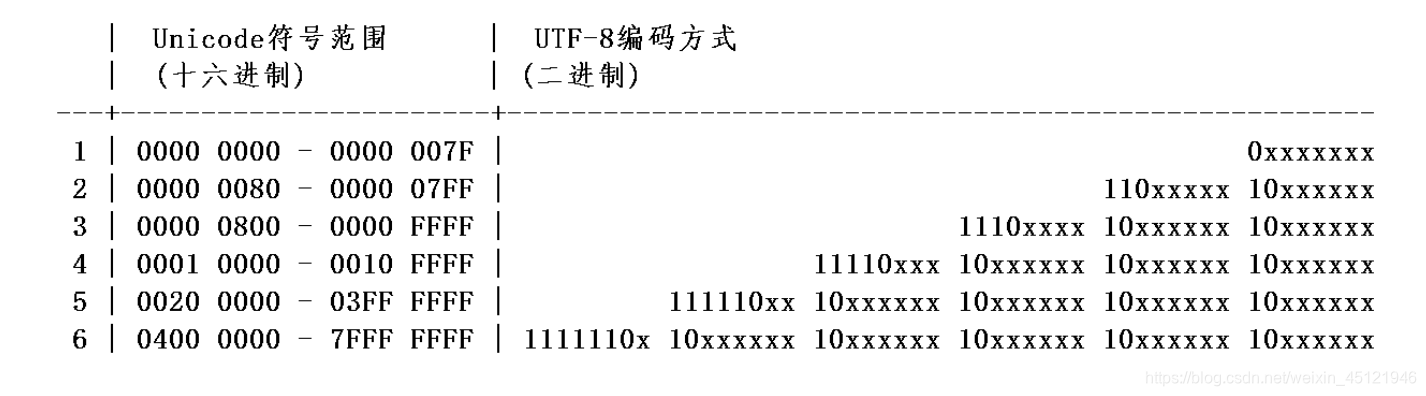

下面来看UTF-8是如何划分Unicode的编码的
图中所示正如上文所述，0~127之间UTF-8 与 Unicode编码是相同的，而超过1字节后，便按照规律设置，来看一个例子

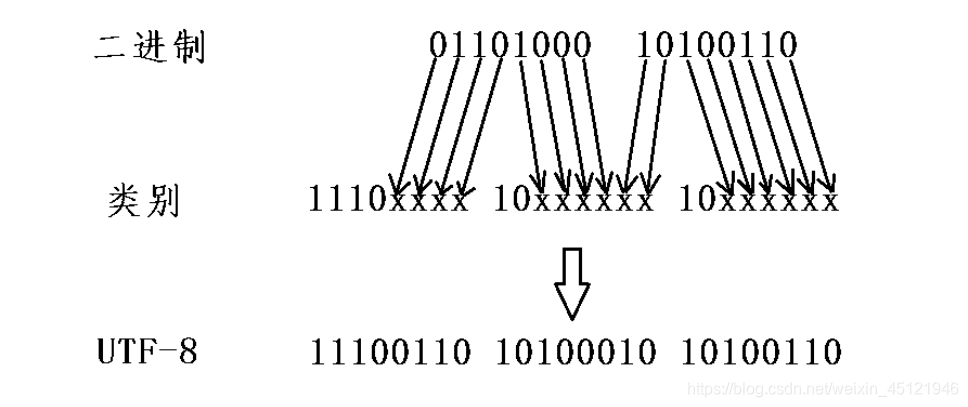

梦字的unicode编码为68A6，即二进制为： 01101000 10100110，其值位于第三个取值范围，即其使用的UTF-8编码是 1110xxxx 10xxxxxx 10xxxxxx,将二进制一次填入x处，未结束的补0，如图：
由此，就可以知道他们之间是如何相互转换的了
实现
/* UTF-8 -> Unicode , LSB */
int utf8_to_unicode(char* utf8_buf,char* unic_buf)
{
if(!utf8_buf)
{
printf("Invalid parameter\n");
return -1;
}
char *temp = unic_buf;
char b1,b2,b3,b4; //b1: high data bit b4: low data bits
while(*utf8_buf)
{
if(*utf8_buf > 0x00 && *utf8_buf <= 0x7E) //Single byte
{
*temp = 0;
temp++;
*temp = *utf8_buf;
temp++;
utf8_buf++; //Next unprocessed character
}
else if(((*utf8_buf) & 0xE0) == 0xC0) //Double bytes
{
b1 = *utf8_buf;
b2 = *(utf8_buf+1);
if((b2 & 0xC0) != 0x80) //Check the legality of characters,Double bytes of UTF-8: 110xxxxx 10xxxxxx
return -1;
*temp = (b1 >> 2) & 0x07;
temp++;
*temp = (b1 << 6) + (b2 & 0x3F);
temp++;
utf8_buf+=2;
}
else if(((*utf8_buf) & 0xF0) == 0xE0) //Three bytes
{
b1 = *utf8_buf;
b2 = *(utf8_buf+1);
b3 = *(utf8_buf+2);
if ( ((b2 & 0xC0) != 0x80) || ((b3 & 0xC0) != 0x80) ) //Check the legality of characters,1110xxxx 10xxxxxx 10xxxxxx
return -1;
*temp = (b1 << 4) + ((b2 >> 2) & 0x0F);
temp++;
*temp = (b2 << 6) + (b3 & 0x3F);
temp++;
utf8_buf+=3;
}
else if(*utf8_buf >= 0xF0 && *utf8_buf < 0xF8) //Four bytes
{
b1 = *utf8_buf;
b2 = *(utf8_buf+1);
b3 = *(utf8_buf+2);
b4 = *(utf8_buf+3);
if ( ((b2 & 0xC0) != 0x80) || ((b3 & 0xC0) != 0x80) || ((b4 & 0xC0) != 0x80) ) //11110xxx 10xxxxxx 10xxxxxx 10xxxxxx
return -1;
*temp = ((b1 << 2) & 0x1C) + ((b2 >> 4) & 0x03);
temp++;
*temp = (b2 << 4) + ((b3 >> 2) & 0x0F);
temp++;
*temp = (b3 << 6) + (b4 & 0x3F);
temp++;
utf8_buf+=4;
}
else
return -1;
}
/* Add FFFE at the end */
*temp = 0xFF;
temp++;
*temp = 0xFE;
return 0;
}
数组尾部添加0xFF,0XFE来作为结束标志符，便于后面的拼接。
2.2 Hex 转 String
发送给串口的buf,必须是字符串类型的，也就是所谓的字符流，而目前，我们获取到的Unicode属于字节流的数据，是不能直接发送给串口的，就算发送了也不会成功，所以必须将字节流的数据转为字符流，才可以进行接下来的其他拼接与发送，下面是代码
实现
int Hex2Str( const char *sSrc, char *sDest, int nSrcLen )
{
int i;
char szTmp[3];
if(!sSrc || !sDest || nSrcLen <= 0)
{
printf("Unable to transcode Hex to String,Invalid parameter.\n");
return -1;
}
for( i = 0; i < nSrcLen; i++ )
{
if(sSrc[i] != 0xFF && sSrc[i+1] != 0xFE) //0xFF 0xFE is the end of Unicode
{
sprintf( szTmp, "%02X", (unsigned char) sSrc[i] );
memcpy( &sDest[i * 2], szTmp, 2 );
}
else
break;
}
return 0;
}
在获取到UTF-8的SMS后，转为Unicode，再将字节流转为字符流
！！最后，将字符串长度除以2，获得的二位十六进制添加到字符串首部，至此，短信内容处理完毕。
三. 最终汇总
3.1 PDU格式拼接
- 将处理后的电话号码与处理后的SMS内容拼接，计算这个字符串的长度，记住这个10进制数,再发送短信时命令
AT+CMGS会用到，我们就称他为 val_cmgs - 将处理好的短信中心号与上一个拼接好的字符串拼接，就得到了最终的PDU编码字符串
3.2 函数 pdu_encod()
总结一个函数，将以上函数进行封装调用，通过PDU格式进行拼接，就得到了最终函数 pdu_encod()
实现
/************************************************************************************
*
* Function: int pdu_encod(char *sms_buf,char *center_number,char *phone_number,char *pdu_buf,int *val_cmgs)
*
* Parameter: char *sms_buf - Unprocessed SMS
*
* char *center_number - The SMS Center Number of SIM Card
*
* char *phone_number - Recipient's Mobile Number
*
* char *pdu_buf - Used to save the PDU code after completion
*
* int *val_cmgs - After splicing the processed phone number and the processed SMS,
*
* the length of the string is half, which is a decimal number
*
*
* Description: Use the SMS center number, recipient number, and SMS to encode the PDU,then save it in the fourth parameter,
* and also record the value required by cmgs
*
* Return Value: 0 - PDU encoding success
*
* negative number - Failure
*
************************************************************************************/
int pdu_encod(char *sms_buf,char *center_number,char *phone_number,char *pdu_buf,int *val_cmgs)
{
char temp[512] = {0};
char str_unicode[256] = {0};
char unicode_buf[256] = {0};
if(!center_number || !phone_number)
{
printf("Unable to perform pdu encoding,Invalid parameter.\n");
return -1;
}
/* UTF8 -> Unicode */
if(utf8_to_unicode(sms_buf,unicode_buf) != 0)
{
printf("UTF-8 to Unicode failed,Check your input.\n");
return -2;
}
/* Hex -> Str */
if(Hex2Str(unicode_buf,str_unicode,256) != 0)
{
printf("Hex to String failed.\n");
return -3;
}
/* Half of Unicode length, take hex */
sprintf(temp,"%02x%s",strlen(str_unicode)/2,str_unicode);
Processing_center_number(center_number);
Processing_phone_number(phone_number);
/* Stitching */
strcat(phone_number,temp);
*val_cmgs = (int)strlen(phone_number)/2; //This value is used when the AT command sends PDU format SMS
strcat(center_number,phone_number);
strcpy(pdu_buf,center_number);
if(1)
printf("val_cmgs:%d\npdu:%s\n",*val_cmgs,pdu_buf);
return 0;
}
四. 模块头文件 PDU.h
PDU.h
/********************************************************************************
* Copyright: (C) 2020 LuXiaoyang<920916829@qq.com>
* All rights reserved.
*
* Filename: PUD.h
* Description: This head file of PDU.c
*
* Version: 1.0.0(09/07/20)
* Author: LuXiaoyang <920916829@qq.com>
* ChangeLog: 1, Release initial version on "09/07/20 010:58:23"
*
********************************************************************************/
#ifndef _PDU_H_
#define _PDU_H_
#include <stdio.h>
#include <string.h>
#include <iconv.h>
#include <stdlib.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
/* Convert byte stream data to a string */
int Hex2Str(const char *sSrc,char *sDest,int nSrcLen);
/* UTF8 -> Unicode */
int utf8_to_unicode(char* utf8_buf,char* unic_buf);
/* Process Recipient Number */
int Process_phone_number(char *phone_number);
/* Processing SMS Center Number */
int Process_center_number(char *center_number);
/* PDU encoding */
int pdu_encod(char *sms_buf,char *center_number,char *phone_number,char *pdu_buf,int *cmgs);
#endif /* ----- #ifndef _PDU_H_ ----- */
将PDU编码系列的函数写到一个c文件当中，以后还可以用到其他地方，本模块实现了：
- 处理短信中心号码
- 处理收件人号码
- UTF-8 转换为 Unicode
- 字节流转换为字符流
这几个小的功能模块,最后定义函数 int pdu_encod() 来调用上述函数，实现PDU的最终编码，本c文件仅仅实现PDU编码，使得c文件的可移植性提高，且每个功能模块各司其职，最后由一个函数来调用，使得程序逻辑性更加清晰，代码也更为美观…
