本文详细解析了Yolo3的代码结构，包括model.py中的yolo_head、yolo_correct_box等函数，以及train.py的训练流程。还介绍了utils.py中的数据预处理和增强方法，以及yolo.py中的检测功能。提供了权重转换和测试步骤，帮助读者深入理解Yolo3的工作原理。
0.摘要

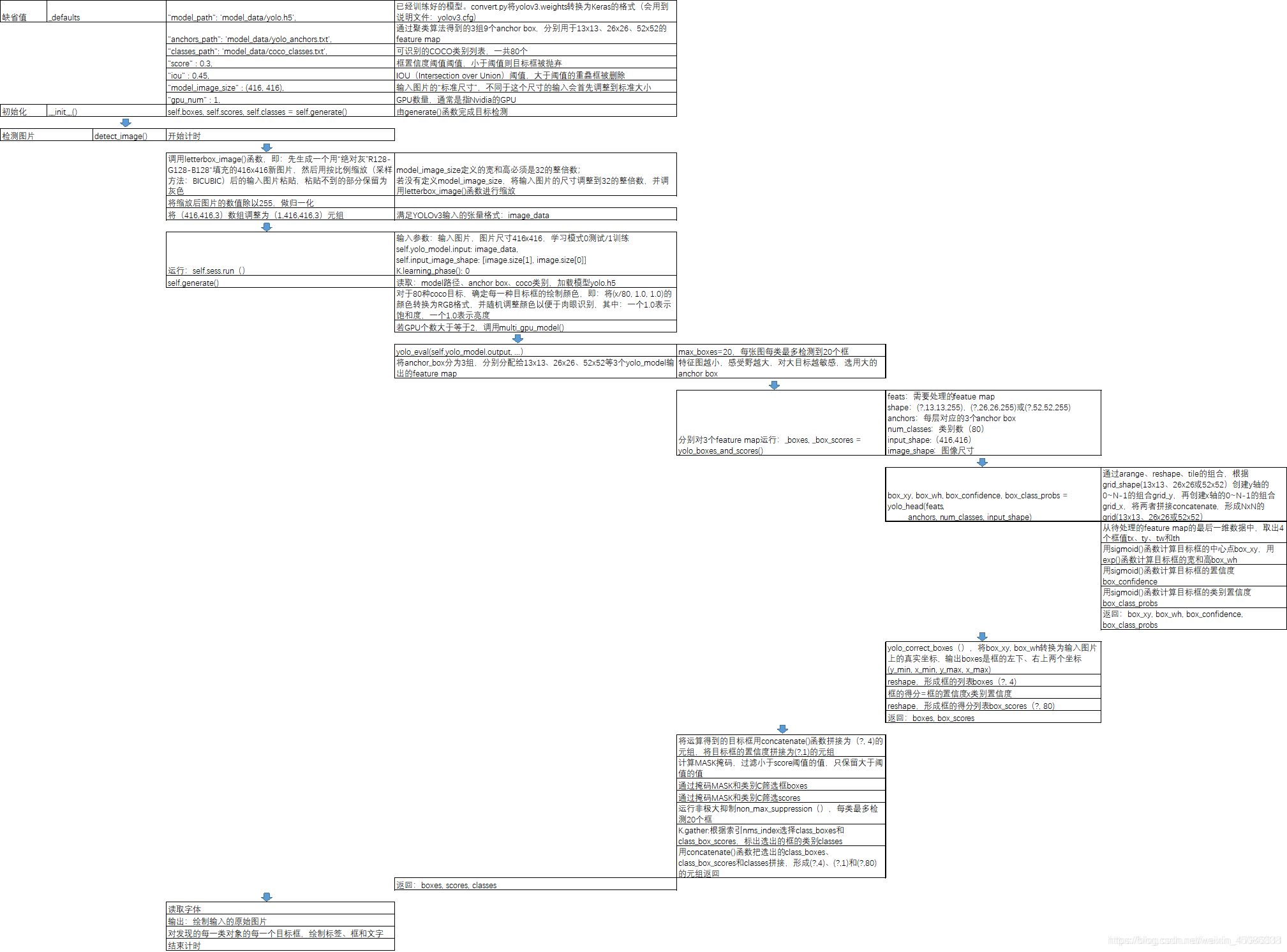

最近一段时间在学习yolo3，看了很多博客，理解了一些理论知识，但是学起来还是有些吃力，之后看了源码，才有了更进一步的理解。在这里，我不在赘述网络方面的代码，网络方面的代码比较容易理解，下面将给出整个yolo3代码的详解解析，整个源码中函数的作用以及调用关系见下图
def yolo_head(feats, anchors, num_classes, input_shape, calc_loss=False):
"""Convert final layer features to bounding box parameters."""
num_anchors = len(anchors)#num_anchors=3
# Reshape to batch, height, width, num_anchors, box_params.
anchors_tensor = K.reshape(K.constant(anchors), [1, 1, 1, num_anchors, 2])
#anchors=anchors[anchors_mask[1]]=anchors[[6,7,8]]= [116,90], [156,198], [373,326]
"""#通过arange、reshape、tile的组合，根据grid_shape(13x13、26x26或52x52）创建y轴的0~N-1的组合grid_y，再创建x轴的0~N-1的组合grid_x，将两者拼接concatenate，形成NxN的grid(13x13、26x26或52x52）"""
grid_shape = K.shape(feats)[1:3] # height, width,#13x13或26x26或52x52
grid_y = K.tile(K.reshape(K.arange(0, stop=grid_shape[0]), [-1, 1, 1, 1]),
[1, grid_shape[1], 1, 1])
grid_x = K.tile(K.reshape(K.arange(0, stop=grid_shape[1]), [1, -1, 1, 1]),
[grid_shape[0], 1, 1, 1])
grid = K.concatenate([grid_x, grid_y])
grid = K.cast(grid, K.dtype(feats))
#cast函数用法：cast(x, dtype, name=None)，x:待转换的张量，type：需要转换成什么类型
"""grid形式：（0,0），（0,1），（0,2）......(1,0),(1,1).....(12,12)"""
feats = K.reshape(
feats, [-1, grid_shape[0], grid_shape[1], num_anchors, num_classes + 5])
"""(batch_size,13,13,3,85)"""
"此时的xy为中心坐标，相对于左上角的中心坐标"
# Adjust preditions to each spatial grid point and anchor size.
"""将预测值调整为真实值"""
"将中心点相对于网格的坐标转换成在整张图片中的坐标，相对于13/26/52的相对坐标"
"将wh转换成预测框的wh，并处以416归一化"
box_xy = (K.sigmoid(feats[..., :2]) + grid) / K.cast(grid_shape[::-1], K.dtype(feats))#实际上就是除以13或26或52
#box_xy = (K.sigmoid(feats[:,:,:,:2]) + grid) / K.cast(grid_shape[::-1], K.dtype(feats))
# ...操作符，在Python中，“...”(ellipsis)操作符，表示其他维度不变，只操作最前或最后1维；
box_wh = K.exp(feats[..., 2:4]) * anchors_tensor / K.cast(input_shape[::-1], K.dtype(feats))
box_confidence = K.sigmoid(feats[..., 4:5])
box_class_probs = K.sigmoid(feats[..., 5:])
#切片省略号的用法，省略前面左右的冒号，参考博客：https://blog.youkuaiyun.com/z13653662052/article/details/78010654?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task
if calc_loss == True:
return grid, feats, box_xy, box_wh
return box_xy, box_wh, box_confidence, box_class_probs
#预测框相对于整张图片中心点的坐标与预测框的wh
参考：https://blog.youkuaiyun.com/weixin_41943311/article/details/95672137?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task
1.model.py
1.1 yolo_head()

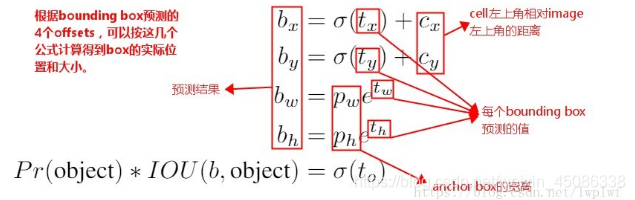

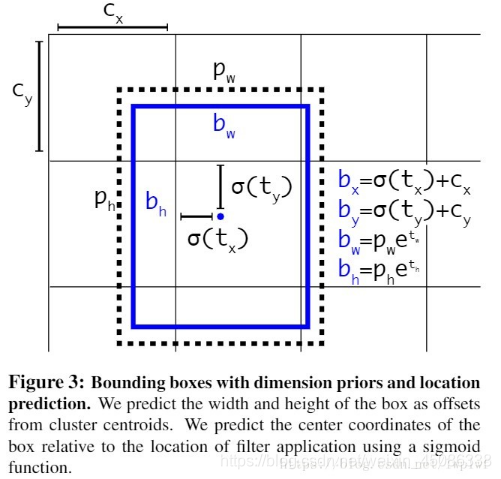

yolo_head()函数的输入是Darknet53的最后输出的三个特征图feats，anchors，num_class,input_shpe，此函数的功能是将特征图的进行解码，这一步极为重要，如其中一个特征图的shape是（13,13,255），其实质就是对应着（13,13,3,85）,分别对应着13*13个网格，每个网格3个anchors，85=（x，y，w，h，confident）,此时box的xy是相对于网格的偏移量，所以还需要经过一些列的处理，处理方式见下图：
def yolo_head(feats, anchors, num_classes, input_shape, calc_loss=False):
"""Convert final layer features to bounding box parameters."""
num_anchors = len(anchors)#num_anchors=3
# Reshape to batch, height, width, num_anchors, box_params.
anchors_tensor = K.reshape(K.constant(anchors), [1, 1, 1, num_anchors, 2])
#anchors=anchors[anchors_mask[1]]=anchors[[6,7,8]]= [116,90], [156,198], [373,326]
"""#通过arange、reshape、tile的组合，根据grid_shape(13x13、26x26或52x52）创建y轴的0~N-1的组合grid_y，再创建x轴的0~N-1的组合grid_x，将两者拼接concatenate，形成NxN的grid(13x13、26x26或52x52）"""
grid_shape = K.shape(feats)[1:3] # height, width,#13x13或26x26或52x52
grid_y = K.tile(K.reshape(K.arange(0, stop=grid_shape[0]), [-1, 1, 1, 1]),
[1, grid_shape[1], 1, 1])
grid_x = K.tile(K.reshape(K.arange(0, stop=grid_shape[1]), [1, -1, 1, 1]),
[grid_shape[0], 1, 1, 1])
grid = K.concatenate([grid_x, grid_y])
grid = K.cast(grid, K.dtype(feats))
#cast函数用法：cast(x, dtype, name=None)，x:待转换的张量，type：需要转换成什么类型
"""grid形式：（0,0），（0,1），（0,2）......(1,0),(1,1).....(12,12)"""
feats = K.reshape(
feats, [-1, grid_shape[0], grid_shape[1], num_anchors, num_classes + 5])
"""(batch_size,13,13,3,85)"""
"此时的xy为中心坐标，相对于左上角的中心坐标"
# Adjust preditions to each spatial grid point and anchor size.
"""将预测值调整为真实值"""
"将中心点相对于网格的坐标转换成在整张图片中的坐标，相对于13/26/52的相对坐标"
"将wh转换成预测框的wh，并处以416归一化"
box_xy = (K.sigmoid(feats[..., :2]) + grid) / K.cast(grid_shape[::-1], K.dtype(feats))#实际上就是除以13或26或52
#box_xy = (K.sigmoid(feats[:,:,:,:2]) + grid) / K.cast(grid_shape[::-1], K.dtype(feats))
# ...操作符，在Python中，“...”(ellipsis)操作符，表示其他维度不变，只操作最前或最后1维；
box_wh = K.exp(feats[..., 2:4]) * anchors_tensor / K.cast(input_shape[::-1], K.dtype(feats))
box_confidence = K.sigmoid(feats[..., 4:5])
box_class_probs = K.sigmoid(feats[..., 5:])
#切片省略号的用法，省略前面左右的冒号，参考博客：https://blog.youkuaiyun.com/z13653662052/article/details/78010654?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task
if calc_loss == True:
return grid, feats, box_xy, box_wh
return box_xy, box_wh, box_confidence, box_class_probs
#预测框相对于整张图片中心点的坐标与预测框的wh
1.2 yolo_correct_box()
此函数的功能是将yolo_head()输出，也即是box相对于整张图片的中心坐标转换成box的左上角右下角的坐标
def yolo_correct_boxes(box_xy, box_wh, input_shape, image_shape):
'''Get corrected boxes'''
'''对上面函数输出的预测的坐标进行修正
比如
image_shape
为[600，800]，input_shape
为[300, 500]，那么
new_shape
为[300, 400]
offset
为[0, 0.125]
scales
为[0.5, 0.625]'''
# 将box_xy, box_wh转换为输入图片上的真实坐标，输出boxes是框的左下、右上两个坐标(y_min, x_min, y_max, x_max)
# ...操作符，在Python中，“...”(ellipsis)操作符，表示其他维度不变，只操作最前或最后1维；
# np.array[i:j:s]，当s<0时，i缺省时，默认为-1；j缺省时，默认为-len(a)-1；所以array[::-1]相当于array[-1:-len(a)-1:-1]，也就是从最后一个元素到第一个元素复制一遍，即倒序
box_yx = box_xy[..., ::-1]#将xy坐标进行交换，反序（y，x）
box_hw = box_wh[..., ::-1]
input_shape = K.cast(input_shape, K.dtype(box_yx))
image_shape = K.cast(image_shape, K.dtype(box_yx))
new_shape = K.round(image_shape * K.min(input_shape/image_shape))
#.round用于取近似值，保留几位小数，第一个参数是一个浮点数，第二个参数是保留的小数位数，可选，如果不写的话默认保留到整数
offset = (input_shape-new_shape)/2./input_shape
scale = input_shape/new_shape
box_yx = (box_yx - offset) * scale
box_hw *= scale
"""获得预测框的左上角与右下角的坐标"""
box_mins = box_yx - (box_hw / 2.)
box_maxes = box_yx + (box_hw / 2.)
boxes = K.concatenate([
box_mins[..., 0:1], # y_min
box_mins[..., 1:2], # x_min
box_maxes[..., 0:1], # y_max
box_maxes[..., 1:2] # x_max
])#...操作符，在Python中，“...”(ellipsis)操作符，表示其他维度不变，只操作最前或最后1维；
# Scale boxes back to original image shape.
boxes *= K.concatenate([image_shape, image_shape])
return boxes#得到预测框的左下角坐标与右上角坐标
1.3 yolo_box_and_score
获得box与得分
def yolo_boxes_and_scores(feats, anchors, num_classes, input_shape, image_shape):
'''Process Conv layer output'''
box_xy, box_wh, box_confidence, box_class_probs = yolo_head(feats,
anchors, num_classes, input_shape)
boxes = yolo_correct_boxes(box_xy, box_wh, input_shape, image_shape)
boxes = K.reshape(boxes, [-1, 4])#reshape,将不同网格的值转换为框的列表。即（?,13,13,3,4）->(?,4) ？：框的数目
box_scores = box_confidence * box_class_probs
box_scores = K.reshape(box_scores, [-1, num_classes])#reshape,将框的得分展平，变为(?,80); ?:框的数目
return boxes, box_scores#返回预测框的左下角与右上角的坐标与得分
1.4 yolo_eval()
此函数的作用是删除冗余框，保留最优框，用到非极大值抑制算法
def yolo_eval(yolo_outputs,
anchors,
num_classes,
image_shape,
max_boxes=20,
score_threshold=.6,
iou_threshold=.5):
"""Evaluate YOLO model on given input and return filtered boxes."""
""" yolo_outputs #模型输出，格式如下【（?，13,13,255）（?，26,26,255）（?,52,52,255）】 ?:bitch size; 13-26-52:多尺度预测； 255：预测值（3*（80+5））
anchors, #[(10,13), (16,30), (33,23), (30,61), (62,45), (59,119), (116,90), (156,198),(373,326)]
num_classes, # 类别个数，coco集80类
image_shape, #placeholder类型的TF参数，默认(416, 416)；
max_boxes=20, #每张图每类最多检测到20个框同类别框的IoU阈值，大于阈值的重叠框被删除，重叠物体较多，则调高阈值，重叠物体较少，则调低阈值
score_threshold=.6, #框置信度阈值，小于阈值的框被删除，需要的框较多，则调低阈值，需要的框较少，则调高阈值；
iou_threshold=.5): #同类别框的IoU阈值，大于阈值的重叠框被删除，重叠物体较多，则调高阈值，重叠物体较少，则调低阈值"""
num_layers = len(yolo_outputs)# #yolo的输出层数；num_layers = 3 -> 13-26-52
anchor_mask = [[6,7,8], [3,4,5], [0,1,2]] if num_layers==3 else [[3,4,5], [1,2,3]] # default setting
# 每层分配3个anchor box.如13*13分配到[6,7,8]即[（116,90）（156,198）（373,326）]
input_shape = K.shape(yolo_outputs[0])[1:3] * 32
# 输入shape(?,13,13,255);即第一维和第二维分别*32 ->13*32=416; input_shape:(416,416)
#yolo_outputs=[(batch_size，13,13,255)，(batch_size，26,26,255)，(batch_size，52,52,255)]
#input_shape=416*416
boxes = []
box_scores = []
for l in range(num_layers):
_boxes, _box_scores = yolo_boxes_and_scores(yolo_outputs[l],
anchors[anchor_mask[l]], num_classes, input_shape, image_shape)
boxes.append(_boxes)
box_scores.append(_box_scores)
boxes = K.concatenate(boxes, axis=0)
box_scores = K.concatenate(box_scores, axis=0) #K.concatenate:将数据展平 ->(?,4)
#可能会产生很多个预选框，需要经过（1）阈值的删选，（2）非极大值抑制的删选
mask = box_scores
