matplotlib之绘制正余弦曲线并修饰

matplotlib之绘制正余弦曲线

绘制正余弦曲线

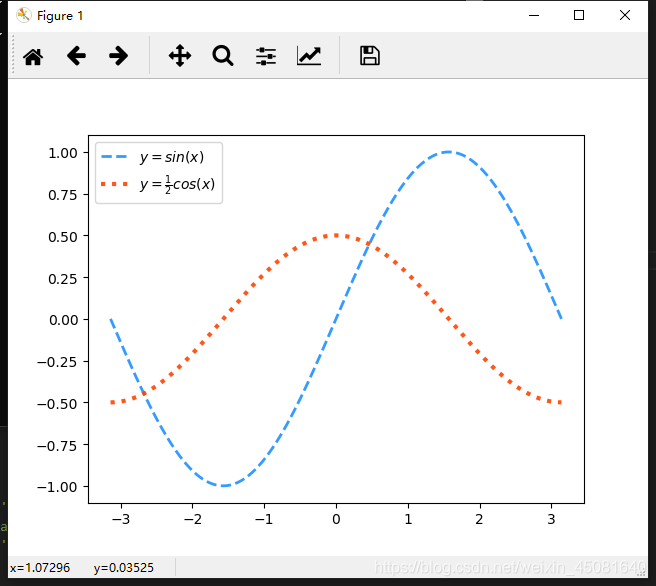

  绘制正弦曲线，需要用到numpy函数，生成对应的x-y值，如下代码，可以绘制出基本的正余弦曲线，曲线的线性，线宽，颜色等设置，均是在plot函数内设置的。linestyle设置线型，linewidth设置线宽，color设置颜色，而lable则添加标签。绘制效果如图，接下来借这两条曲线，再说一下其他的设置。

import numpy as np
import matplotlib.pyplot as mp

# [-π,π] 拆1000个点
x = np.linspace(-np.pi, np.pi, 1000)
sin_x = np.sin(x)
# 绘制余弦曲线 y=1/2 * cos(x)
cos_x = np.cos(x) / 2
# 绘图
mp.plot(x, sin_x, linestyle='--', linewidth=2,
		color='dodgerblue', alpha=0.9,
		label=r'$y=sin(x)$')
mp.plot(x, cos_x, linestyle=':', linewidth=3,
	    color='orangered', alpha=0.9,
	    label=r'$y=\frac{1}{2}cos(x)$')

修改可视范围

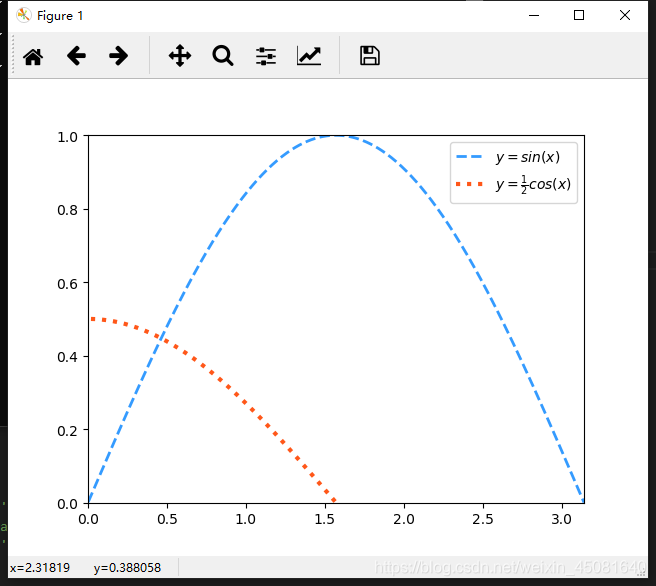

  如图，可以根据需要选择可视范围。只要加上下面的xlim和ylim即可根据需要调整。

# mp.xlim(0, np.pi)
# mp.ylim(0, 1)

修改坐标刻度

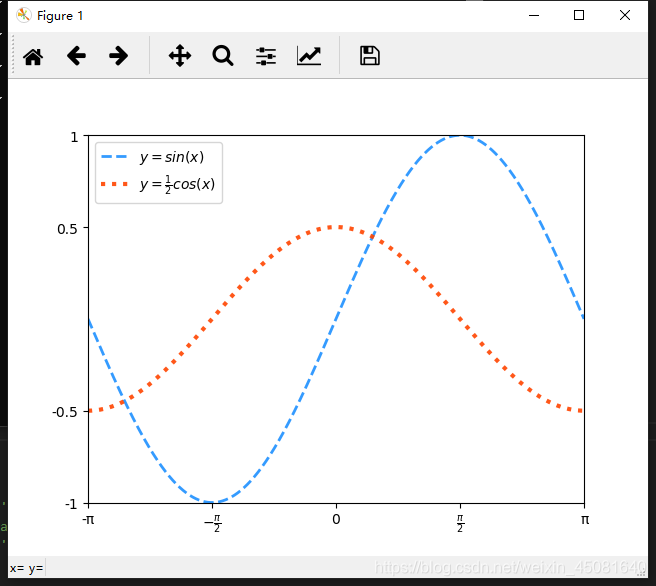

  如图：相比于第一幅图自动生成的刻度，可以自己按照自己需要的来定义刻度，定义刻度的函数是xticks和yticks，如果不定义刻度，很多时候画出来的图像会变形，尤其是x和y的刻度相差很大时，很容易出现严重变形。

x_val_list=[-np.pi, -np.pi/2, 0, np.pi/2, np.pi]
x_text_list=['-π', r'$-\frac{\pi}{2}$', '0',
			 r'$\frac{π}{2}$', 'π']
mp.xticks(x_val_list, x_text_list)
mp.yticks([-1, -0.5, 0.5, 1],
	      ['-1', '-0.5', '0.5', '1'])

设置坐标轴

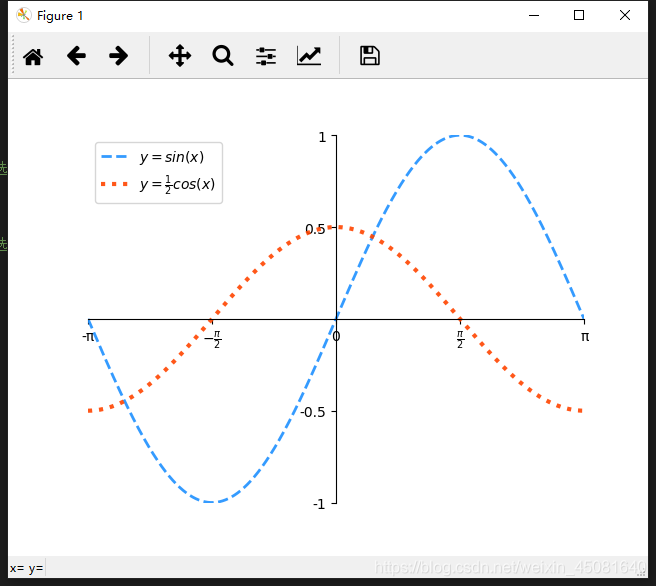

  可以看见，matplotlib自动生成的图像，是没有一个合适的坐标系的，因此来给它加个坐标系。获取当前坐标轴mp.gca()， 修改坐标轴的颜色 axis.set_color(‘none’)，移动坐标轴的位置 ，data: 基于数据坐标系进行定位 0: 把坐标轴移动到0的位置。

ax = mp.gca()
ax.spines['top'].set_color('none')
ax.spines['right'].set_color('none')
ax.spines['left'].set_position(('data',0))
ax.spines['bottom'].set_position(('data',0))

绘制两个特殊点

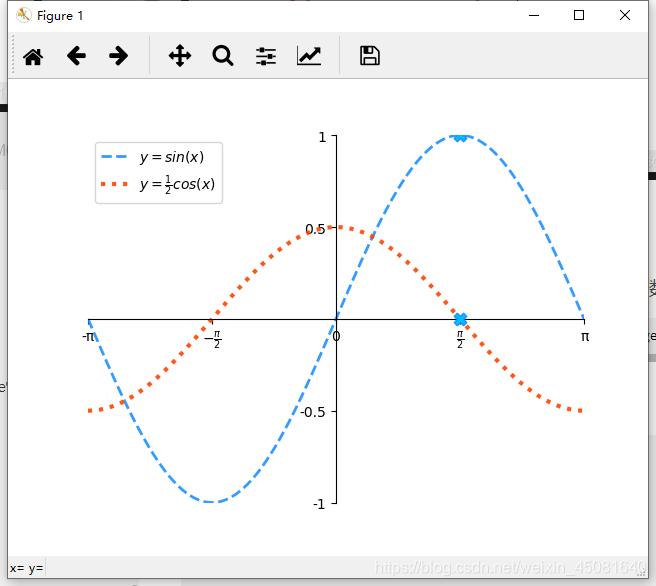

  scatter函数是绘制点的专用函数，如图，利用scatter函数在图像的（0，π/2）和（π/2，1）绘制了两个点，其中绘制点也需要设置。

mp.scatter(
	xarray, yarray,  # 给出点的坐标
    marker='',		 # 点型  'D'  's'  'o' ...
    s = 60,			 # 点的大小
    edgecolor='',	 # 边缘色
    facecolor='',	 # 填充色
    zorder=3		 # 绘制图层编号 (编号越大,图层越靠上)
)

mp.scatter([np.pi/2, np.pi/2], [0, 1], marker='X', s=80, edgecolor='dodgerblue',facecolor='deepskyblue', zorder=3)

为点添加备注

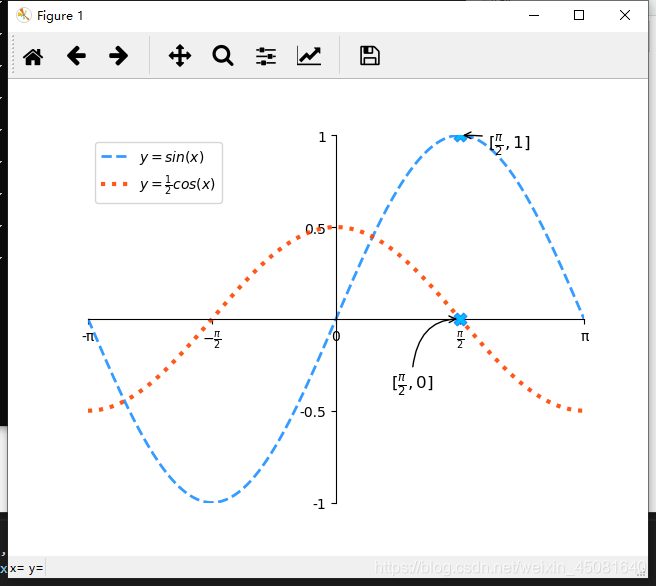

  如图，利用annotate为图像添加备注，具体参数含义如下。

mp.annotate(
	r'$[x, y]$', 		# 备注的文本内容
    xycoords='data',	# 目标点的坐标系
    xy=(1, 2),			# 目标点的坐标
    # 定位备注文本位置所使用的坐标系
    textcoords='offset points',
    xytext=(-10, -10),	# 备注文本的坐标
    fontsize=12,		# 字体大小
    # 箭头属性字典
    arrowprops=dict(
    	arrowstyle : '->',			# 箭头样式
        connectionstyle='angle3'	# 连接线的样式
    )
)

ap = dict(arrowstyle='->',
		  connectionstyle='angle3')
mp.annotate(r'$[\frac{\pi}{2}, 1]$',
	xycoords='data', xy=(np.pi/2, 1),
	textcoords='offset points', xytext=(20,-10),
	fontsize=12, arrowprops=ap)

mp.annotate(r'$[\frac{\pi}{2}, 0]$',
	xycoords='data', xy=(np.pi/2, 0),
	textcoords='offset points', xytext=(-50,-50),
	fontsize=12, arrowprops=ap)

附完整代码

"""
绘制正余弦曲线
"""
import numpy as np
import matplotlib.pyplot as mp

# [-π,π] 拆1000个点
x = np.linspace(-np.pi, np.pi, 1000)
sin_x = np.sin(x)
# 绘制余弦曲线 y=1/2 * cos(x)
cos_x = np.cos(x) / 2

# 绘图
mp.plot(x, sin_x, linestyle='--', linewidth=2,
		color='dodgerblue', alpha=0.9,
		label=r'$y=sin(x)$')
mp.plot(x, cos_x, linestyle=':', linewidth=3,
	    color='orangered', alpha=0.9,
	    label=r'$y=\frac{1}{2}cos(x)$')

# 修改可视范围
mp.xlim(0, np.pi)
mp.ylim(0, 1)

# 修改坐标刻度
x_val_list=[-np.pi, -np.pi/2, 0, np.pi/2, np.pi]
x_text_list=['-π', r'$-\frac{\pi}{2}$', '0',
			 r'$\frac{π}{2}$', 'π']
mp.xticks(x_val_list, x_text_list)
mp.yticks([-1, -0.5, 0.5, 1],
	      ['-1', '-0.5', '0.5', '1'])

# 设置坐标轴
ax = mp.gca()
ax.spines['top'].set_color('none')
ax.spines['right'].set_color('none')
ax.spines['left'].set_position(('data',0))
ax.spines['bottom'].set_position(('data',0))

# 绘制两个特殊点
mp.scatter([np.pi/2, np.pi/2], [0, 1],
	marker='X', s=80, edgecolor='dodgerblue',
	facecolor='deepskyblue', zorder=3)

# 为点添加备注
ap = dict(arrowstyle='->',
		  connectionstyle='angle3')
mp.annotate(r'$[\frac{\pi}{2}, 1]$',
	xycoords='data', xy=(np.pi/2, 1),
	textcoords='offset points', xytext=(20,-10),
	fontsize=12, arrowprops=ap)
mp.annotate(r'$[\frac{\pi}{2}, 0]$',
	xycoords='data', xy=(np.pi/2, 0),
	textcoords='offset points', xytext=(-50,-50),
	fontsize=12, arrowprops=ap)

# 显示图例
mp.legend(loc='best')
mp.show()
