LSTM&DRQN的python实现

LSTM&DRQN的Python实现

1.LSTM模块的实现

最近在尝试实现一个简单的LSTMCell，源码中看似只是简单地调用一下：

tf.contrib.rnn.BasicLSTMCell()

实际上包含了很多没有弄明白地方。我想把这个学习过程完整地记录一遍。

首先，构建LSTM单元需要导入：

import tensorflow as tf
import numpy as np

还是看看输入到底是什么

上周的报告已经提到，LSTM单元中喂进的数据是一个3维数据，维度分别是input_size,batch_size,time_size。这里把X作为input的数据：

X=np.random.rand(3,6,4)
#batch_size=3,time_size=6,input_size=4

再次指明，input_size和Cell中的hidden_size有关，time_size则是处理一组数据的步长，batch_size则是用户自己选定的（通常开源文献中选为128、256等，从Memory中取出，再投喂给网络）。

为了便于观察Cell的输出结果，我们把X的第二个batch做以下处理：

X=[1,4:]=0

那么输入的三组batch中，每组的实际步长为：

X_length=[6,4,6]

X的输出可以参考如下：

[[[0.97220811 0.25908799 0.54227514 0.41574578]
  [0.01295309 0.3510622  0.41254816 0.40131783]
  [0.64841554 0.91885768 0.67117895 0.98121062]
  [0.14896025 0.3912898  0.1417619  0.43468296]
  [0.22438062 0.85157355 0.10037672 0.66274456]
  [0.07133907 0.86983479 0.19161431 0.15118635]]

 [[0.68270615 0.7659821  0.04970863 0.43649479]
  [0.96759885 0.72994591 0.77564044 0.24077003]
  [0.94344651 0.98036233 0.85772773 0.67501075]
  [0.21152659 0.94275251 0.09053659 0.6004612 ]
  [0.         0.         0.         0.        ]
  [0.         0.         0.         0.        ]]

 [[0.21548508 0.50614013 0.6444404  0.09635282]
  [0.54535114 0.15882572 0.58684033 0.2026541 ]
  [0.41272127 0.62597087 0.97968376 0.08931693]
  [0.86418767 0.27609746 0.69480801 0.31376662]
  [0.0309335  0.36077981 0.22935523 0.12807059]
  [0.7778892  0.17223188 0.7626537  0.72124185]]]
  #这样就对input的情况进行了一个很清晰的展示！
  #time_size是每个batch的步长，但允许有空的位置出现，
  这就是第二个batch中的5、6行被全部赋为0的原因。

那么怎么处理这个输入呢？

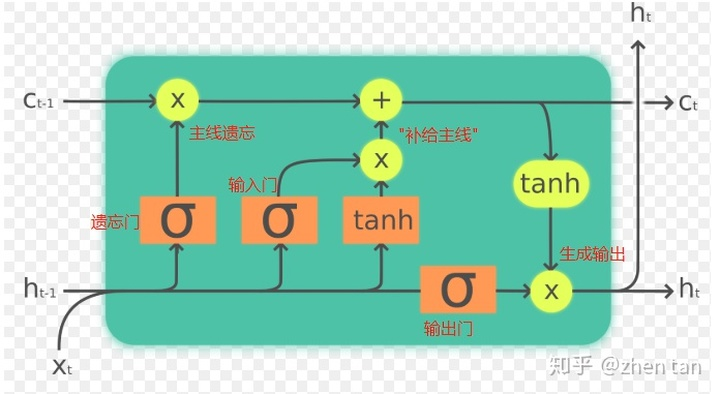

先来看LSTM的内部构造：

这张图说明，LSTM内部有“四大块”，分别是使用sigmoid函数和tanh函数激活的部分,如下图。

每一块都是一个全连接的神经网络，那么hidden_size就是这个神经网络的每一层的节点数目（文献中指出，LSTM内部的神经网络可以有很多层，但每层的节点数目一般而言是一样的），换言之，内部输出的h_t、c_t的长度都是hidden_size,经过反馈到达输入端，和X_t(input_size)连接以后，权重参数的列数便是（hidden_size+input_size）。

理清了这几个超参数，我们可以写出这样的代码：

hidden_size=5
#创建LSTMcell
cell=tf.contrib.rnn.BasicLSTMCell(num_units=hidden_size,state_is_tuple=True)

接下来让LSTM跑起来：

outputs,last_states=tf.nn.dynamic_rnn(
    cell=cell,
    dtype=tf.float64,
    sequence_length=X_length,
    input=X
    )

with tf.Session() as session:
    session.run(tf.global_variables_initializer())
    o1,s1 = session.run([outputs,lats_states])

上面代码中出现了两个个十分重要的函数：tf.contrib.rnn.BasicLSTMCell()、tf.nn.dynamic_rnn()。前一个函数自然是根据我们提供的hidden_size来创建LSTM单元，后一个函数则是给这个LSTM单元input等参数。tf.nn.dynamic_run()有两个返回值，分别是outputs和last_states，这和LSTM的的结构是有关系的。

那么输出呢？

那么输出呢？知道了输入的各种超参数和过程，输出是什么形式？

我们已经提到，tf.nn.danamic_rnn()有两个返回值，outputs和last_states，理解LSTM的输出，需要从这两个tensor入手。

我们来看程序输入的outputs（o1）：

#outputs维度是(3, 6, 5)
[[[ 0.10988916 -0.05924489 -0.00219612  0.03131131  0.11956187]
  [ 0.14008177 -0.08764294 -0.00184445  0.06144539  0.18363025]
  [ 0.09684535 -0.10180583  0.00621872  0.08553708  0.1787711 ]
  [ 0.11151131 -0.13483347 -0.01405942  0.12652101  0.28426013]
  [ 0.16092931 -0.1337
