PowerDesigner导出数据库表结构为Word/Excel表格

PowerDesigner导出数据库表结构为Word/Excel表格

1、新建模块

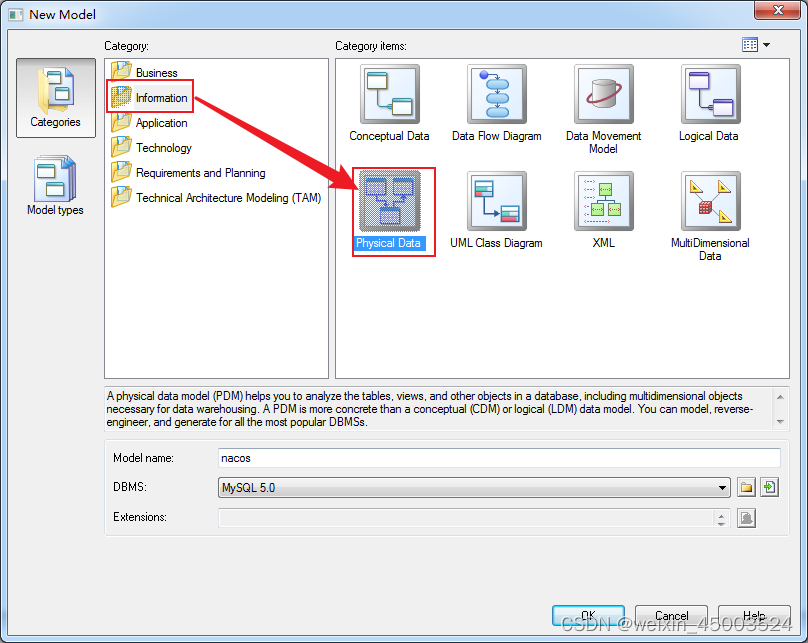

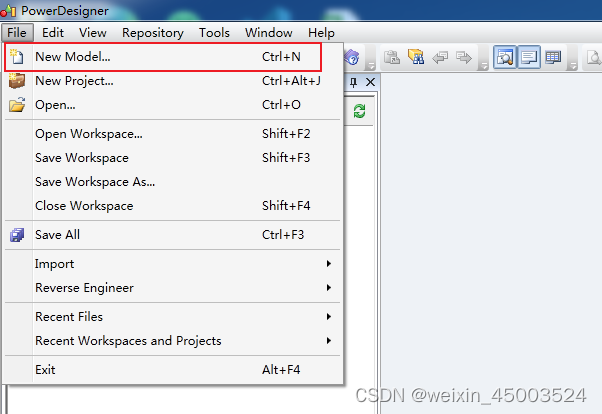

File --> New Model

选择Physical Data

数据库根据自己的数据库类型选择, 这里我使用的是MySQL，如果是oracle或者其他按照类型选择

2、配置数据库连接

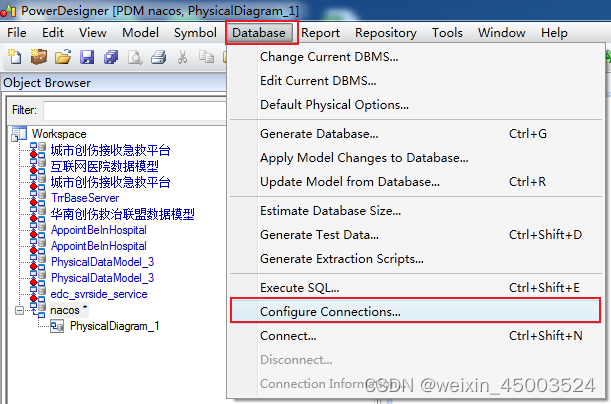

配置数据库

注意: 使用PowerDesigner使用JDBC连接的前提是本机要安装32位版本的JDK

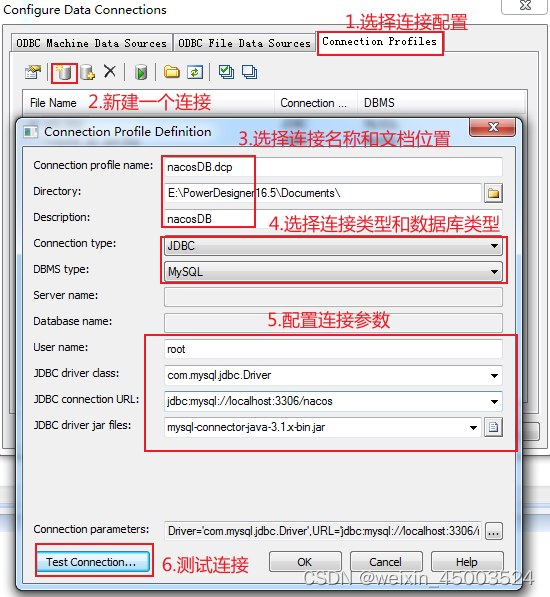

选择连接和配置连接参数

3、 逆向工程, 导入数据库表结构

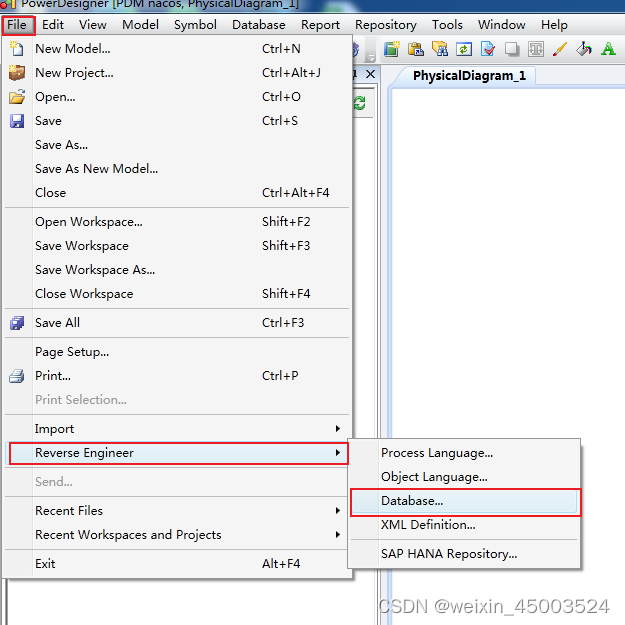

File–>Reverse Engeneer–>DataBase 逆向数据

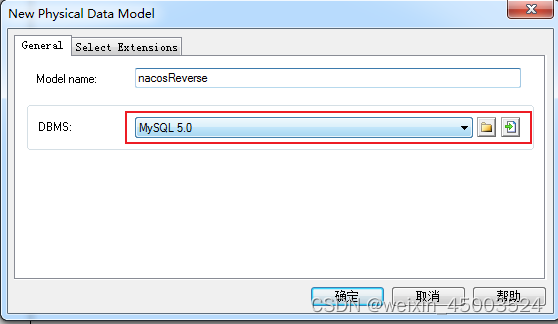

根据需要选择数据库类型

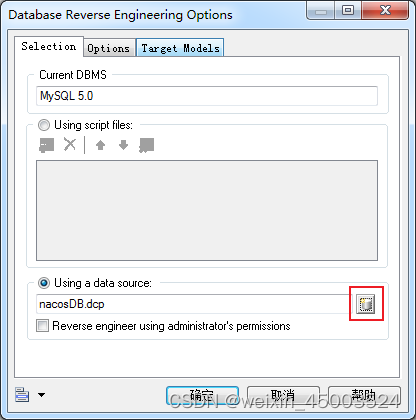

选择数据源

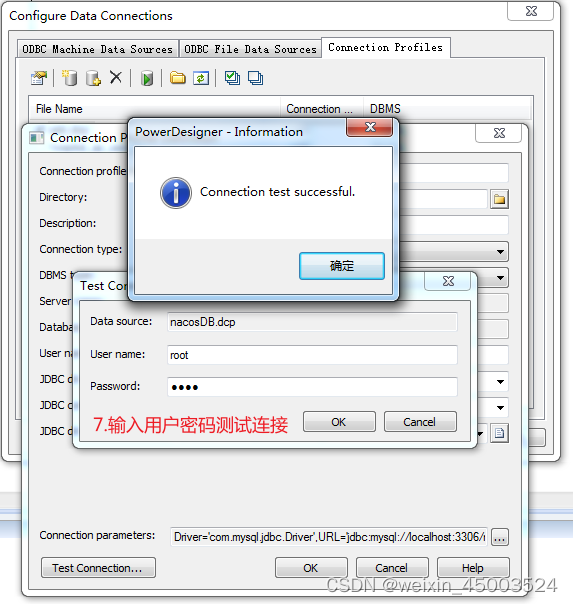

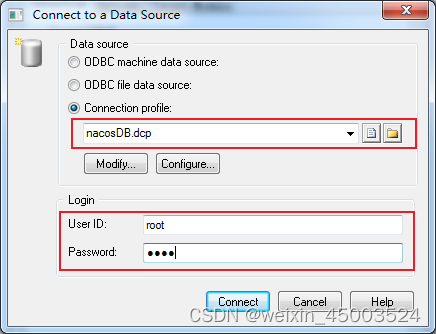

连接数据源，输入用户密码

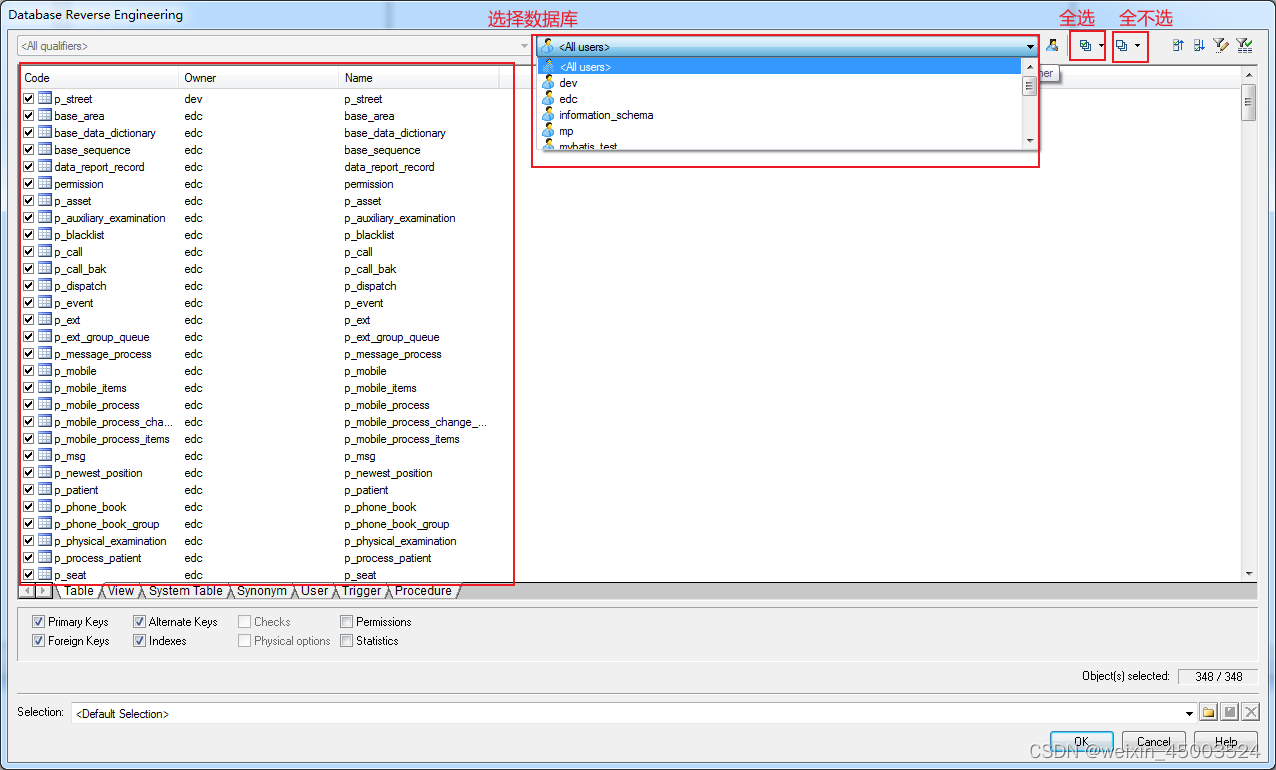

选择要导出的数据库表

注意：这里默认是会选中所有的表

4、Report配置和导出

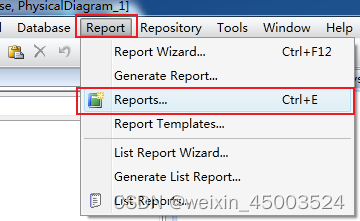

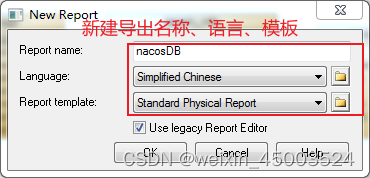

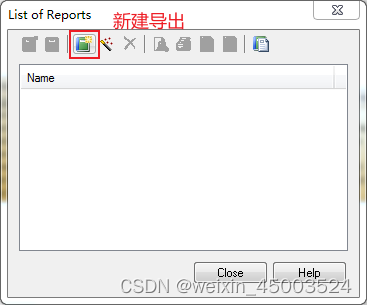

Report–>Reports–>New Report 新建导出

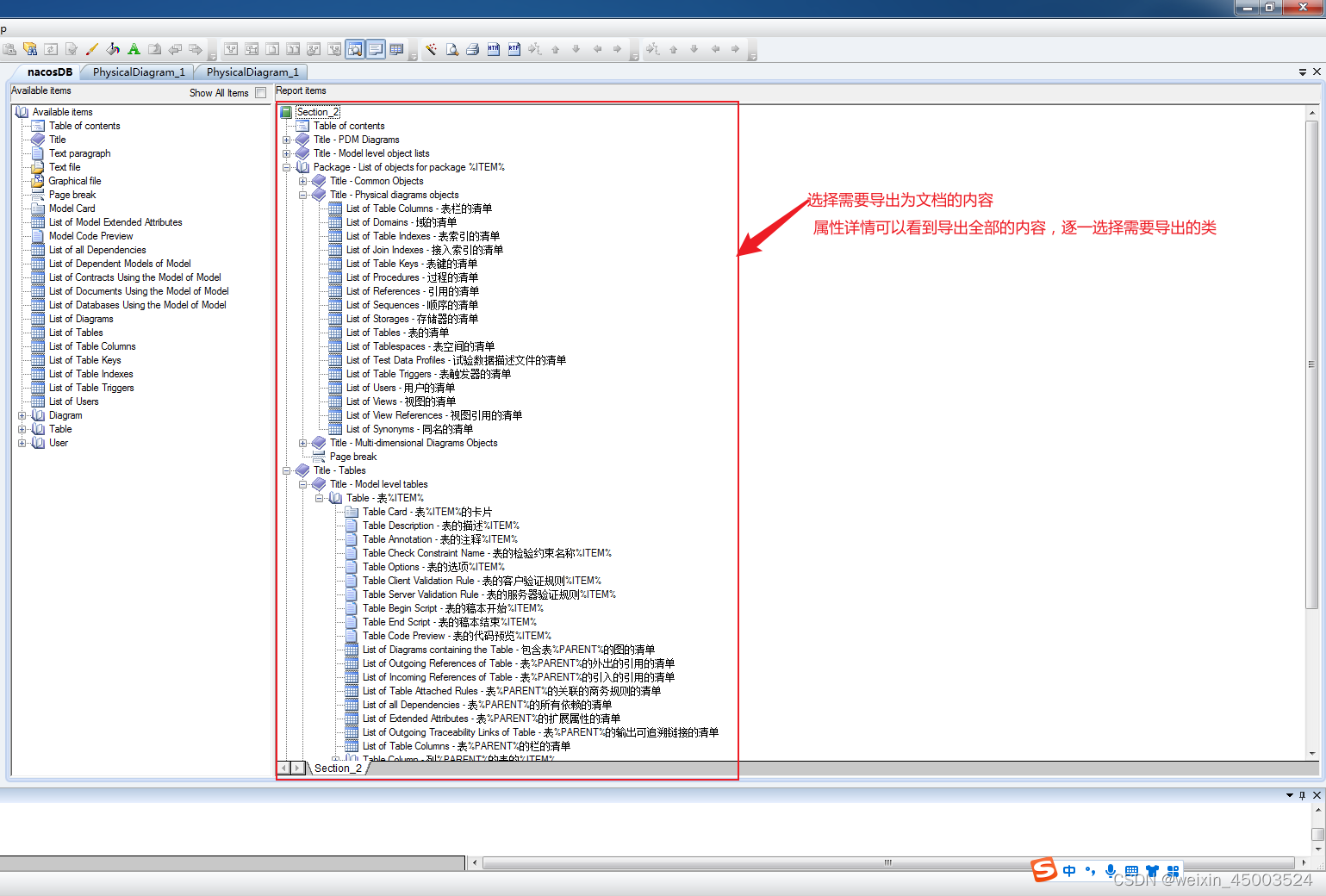

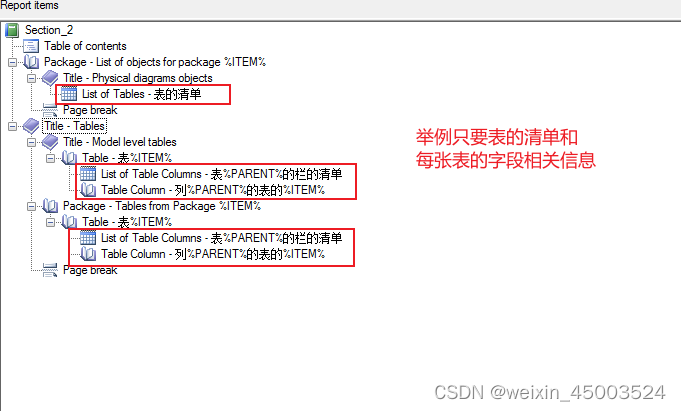

选择需要导出文档的内容

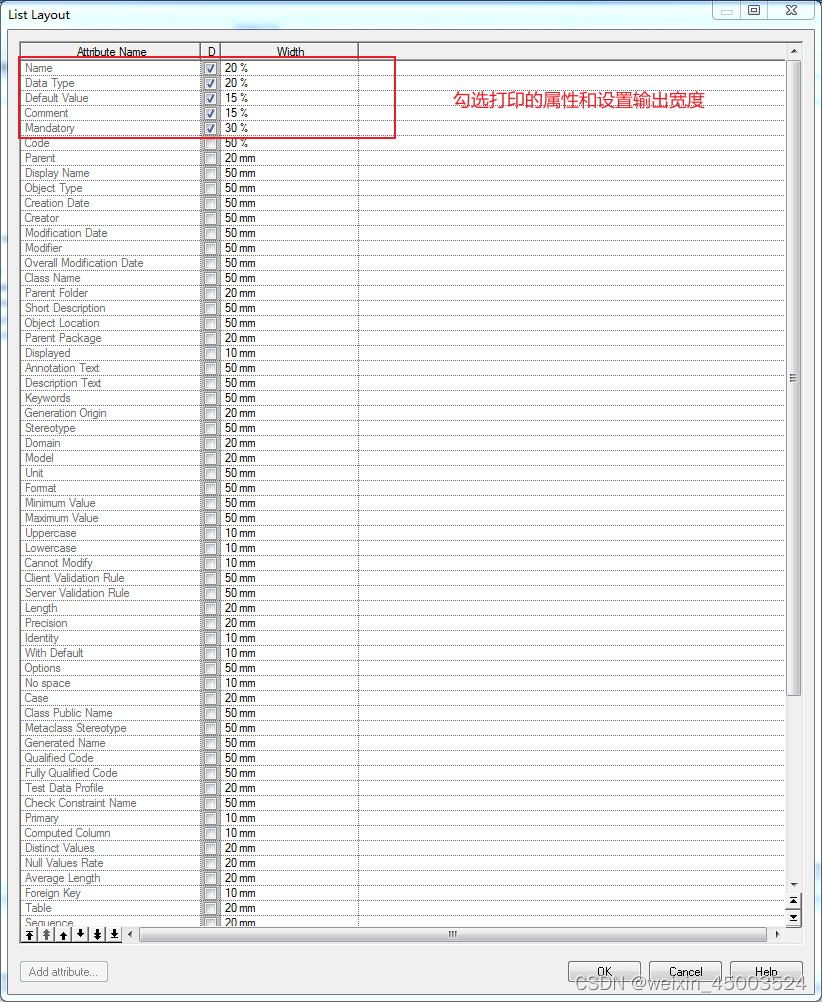

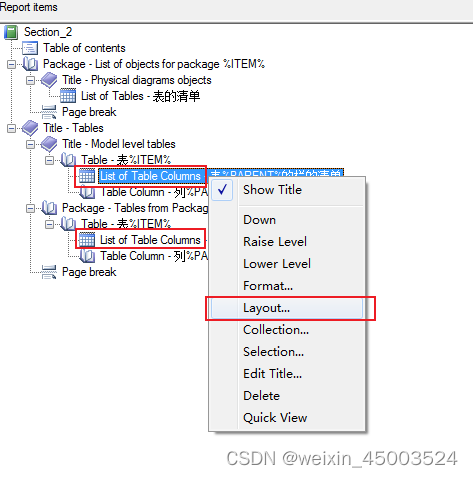

选择字段属性和宽度

1. 勾选要导出的属性

   Name数据库表的字段名, 如 id

   DataType是表字段数据类型, 如 bigint

   Length是表字段长度, 如 128

   Default Value是默认值，如 0

   Mandatory表示是否必须, 即非空, 如 True

   Comment是表字段注释, 如 id是主键字段

2. 设置属性对应的表格列宽, 可以用mm或%作为单位

3. 调整属性列在导出的表格中的顺序 (从左到右)

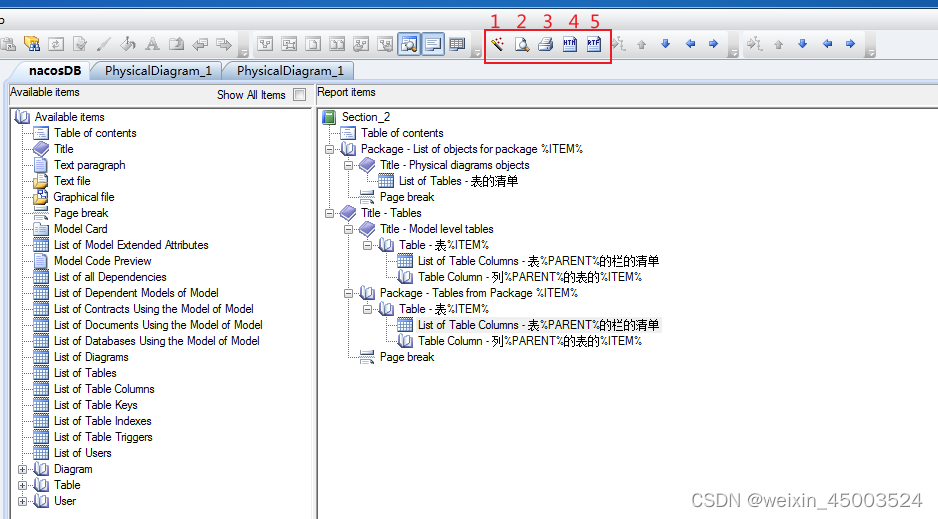

   预览和输出文档

   第2个按钮是预览；
   第3个按钮是打印；
   第4个按钮是导出html文件；
   第5个按钮是导出rtf文件, 导出rtf文件后即可使用word打开, 转换为doc/docx文件

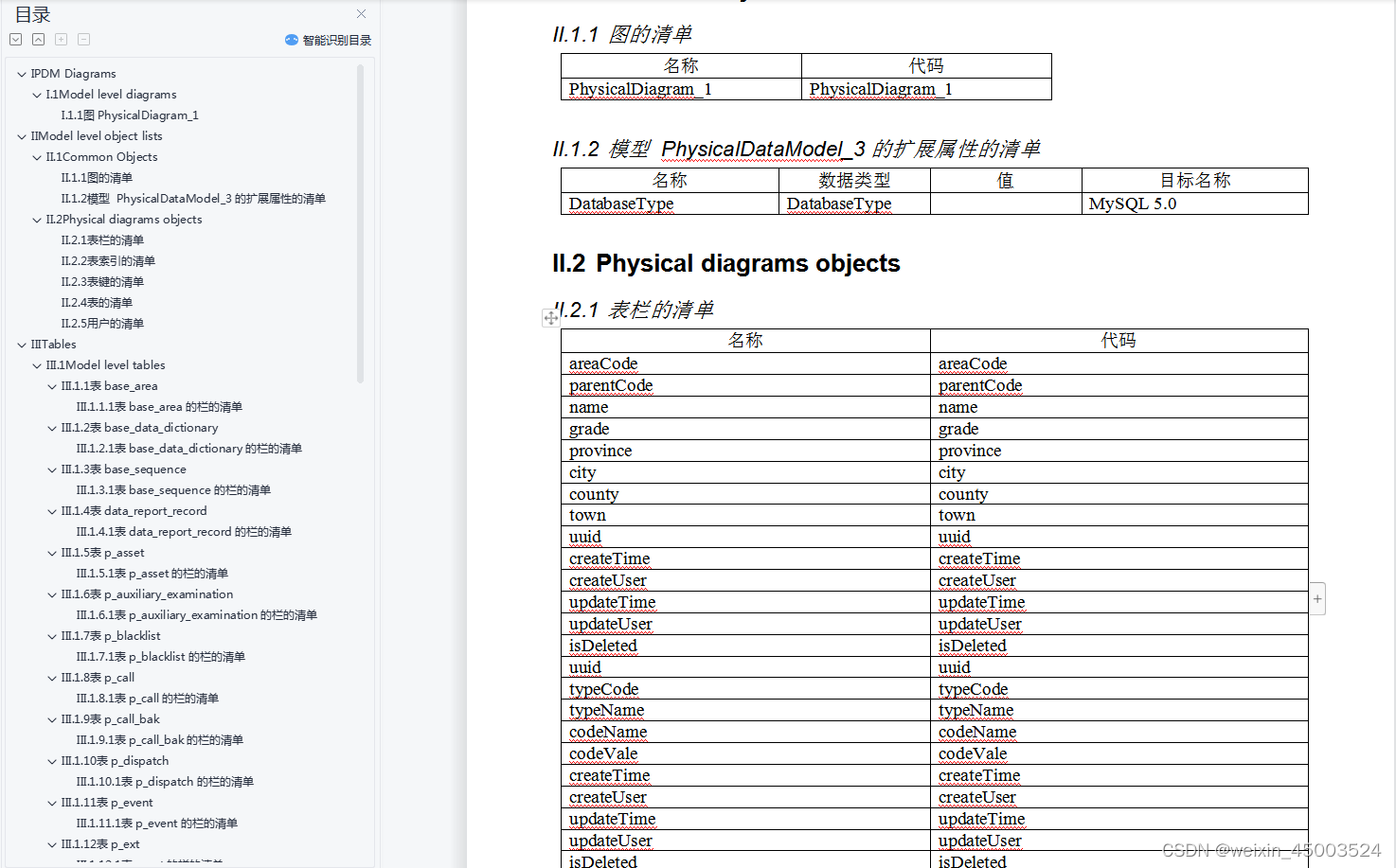

   输出.rtf文档如图：
