Pytorch：卷积神经网络-DenseNet

Pytorch: 稠密连接网络-DenseNet

Copyright: Jingmin Wei, Pattern Recognition and Intelligent System, School of Artificial and Intelligence, Huazhong University of Science and Technology

Pytorch教程专栏链接

---

本教程不商用，仅供学习和参考交流使用，如需转载，请联系本人。

Reference

DenseNet 论文链接

import torch
import torch.nn as nn

DenseNet 简介

ResNet 中的跨层连接设计引申出了数个后续工作，比较有名的是稠密连接网络(DenseNet)。 它与 ResNet 的主要区别如图所示。DenseNet 最大化了前后层信息交流，通过建立前面所有层和后面层的稠密连接，实现了特征在通道维度上的复用，使其可以在参数和计算量更少的情况下实现比 ResNet 更优的性能。

图: ResNet 与 DenseNet 在跨层连接上的主要区别：相加(+)和连结(cat)。ResNet 使用的是 sum ，有可能阻碍信息传递。DenseNet 使用 concatenate 来聚合不同级别的特征，这样，每一层都能把前面所有层的特征图谱当作输入。

图中将部分前后相邻的运算抽象为模块 A 和模块 B 。与 ResNet 的主要区别在于，DenseNet 里模块 B 的输出不是像 ResNet 那样和模块 A 的输出相加，而是在通道维上连结。这样模块 A 的输出可以直接传入模块 B 后面的层。在这个设计里，模块 A 直接跟模块 B 后面的所有层连接在了一起。这也是它被称为“稠密连接”的原因。

DenseNet 的主要构建模块是稠密块(dense block)和过渡层(transition layer)。前者定义了输入和输出是如何连结的，后者则用来控制通道数，使之不过大。

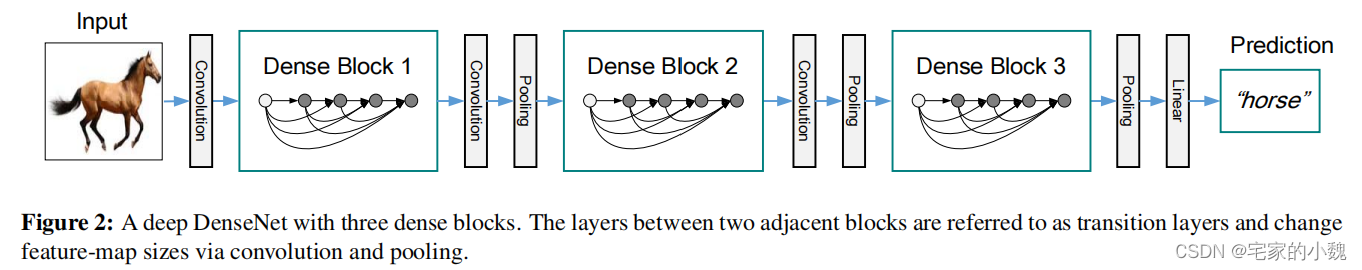

DenseNet 的网络架构如图所示，网络由多个Dense Block与中间的卷积池化组成，核心就在 Dense Block 中。Dense Block 中的黑点代表一个卷积层，其中的多条黑线代表数据的流动，每一层的输入由前面的所有卷积层的输出组成。注意这里使用了通成代表数(Concatnate)操作，而非 ResNet 的逐元元素相加操作。

DenseNet 的结构有如下两个特性:

• 神经网络一般需要使用池化等操作缩小特征图尺寸来提取语义特征，而 Dense Block 需要保持每一个 Block 内的特征图尺寸一致来直接进行 Concatnate 操作，因此 DenseNet 被分成了多个Block 。 Block 的数量一般为 $4$ 。

• 两个相邻的 Dense Block 之间的部分被称为 Transition 层，具体包括 BN、ReLU、$1\times 1$ 卷积、 $2\times 2$ 平均池化操作。$1\times 1$ 卷积的作用是降维，起到压缩模型的作用，而平均池化则是降低特征图的尺寸。

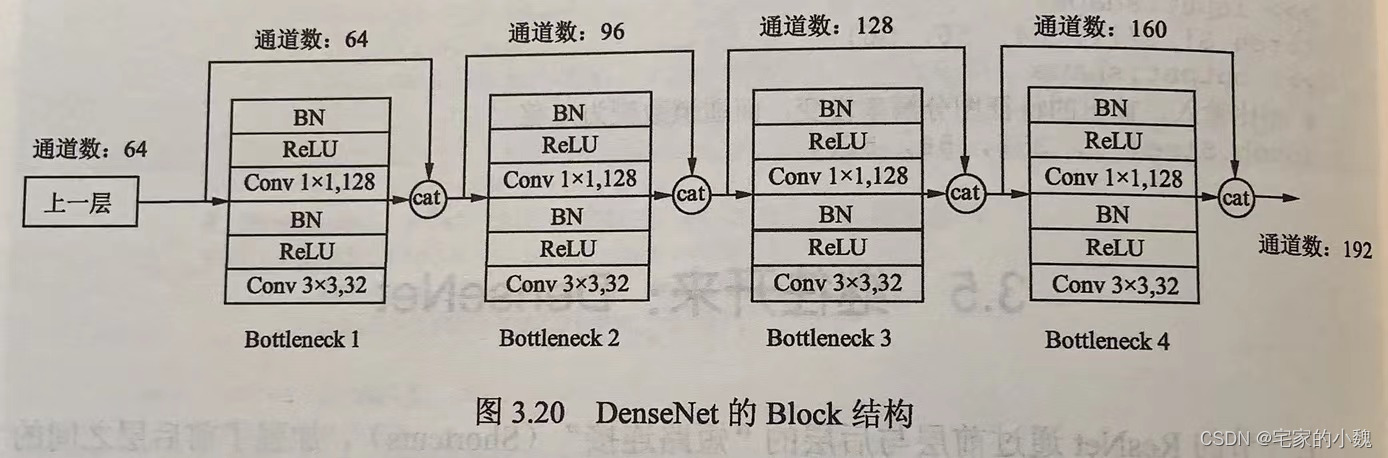

具体的 Block 实现细节如图所示，每一个 Block 由若干个 Bottleneck 的卷积层组成，对应上图中的黑点。Bottleneck 由 BN、ReLU、 $1\times 1$ 卷积、BN、ReLU、$3\times 3$ 卷积的顺序构成。

关于 Block ，有以下 $4$ 个细节需要注意:

• 每一个 Bottleneck 输出的特征通道数是相同的，例如这里的 $32$ 。同时可以看到，经过 Concatnate 操作后的通道数是按 $32$ 的增长量增加的，因此这个 $32$ 也被称为 GrowthRate 。

• 这里 $1\times 1$ 卷积的作用是固定输出通道数，达到降维的作用。当几十个 Bottleneck 相连接时，Concatnate 后的通道数会增加到上干，如果不增加 $1\times 1$ 卷积来降维，后续 $3\times 3$ 卷积所需的参数量会急剧增加。$1\times 1$ 卷积的通道数通常是 GrowthRate 的 $4$ 倍。

• 图中的特征传递方式是直接将前面所有层层的特征 Concatnate 后传到下一层，这种方式与具体代码实现的方式是一致的，而不像 Figure 2 中，前面层都要有有一个箭头指向后面的所有层。

• Block 采用了激活函数在前、卷积层在后的顺序，这与一般的网络上是不同的。

代码实现

稠密块实现

DenseNet 使用了 ResNet 改良版的“批量归一化、激活和卷积”结构，我们首先在 conv_block 函数里实现这个结构。

稠密块由多个 conv_block 组成，每块使用相同的输出通道数。但在前向计算时，我们将每块的输入和输出在通道维上连结。

图中的 Growth Rate 为 $32$ ，初始的 in_channels 为 $64$ ，分别使用了 $3\times 3$ 和 $1\times 1$ 的卷积。

class Bottleneck(nn.Module):
    def __init__(self, in_channels, growth_rate, bn_size
