文章介绍了如何在MATLAB中为程序和自定义函数添加帮助说明，强调了fplot、plot、legend和text等绘图函数的使用差异。还展示了科研绘图示例，包括利用annotation创建文本框进行图解说明，特别是对annotation函数参数的详细解释。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

链接: MATLAB如何为程序或自定义函数添加帮助说明 | 为你的程序或自定义函数添加帮助说明

函数/模型

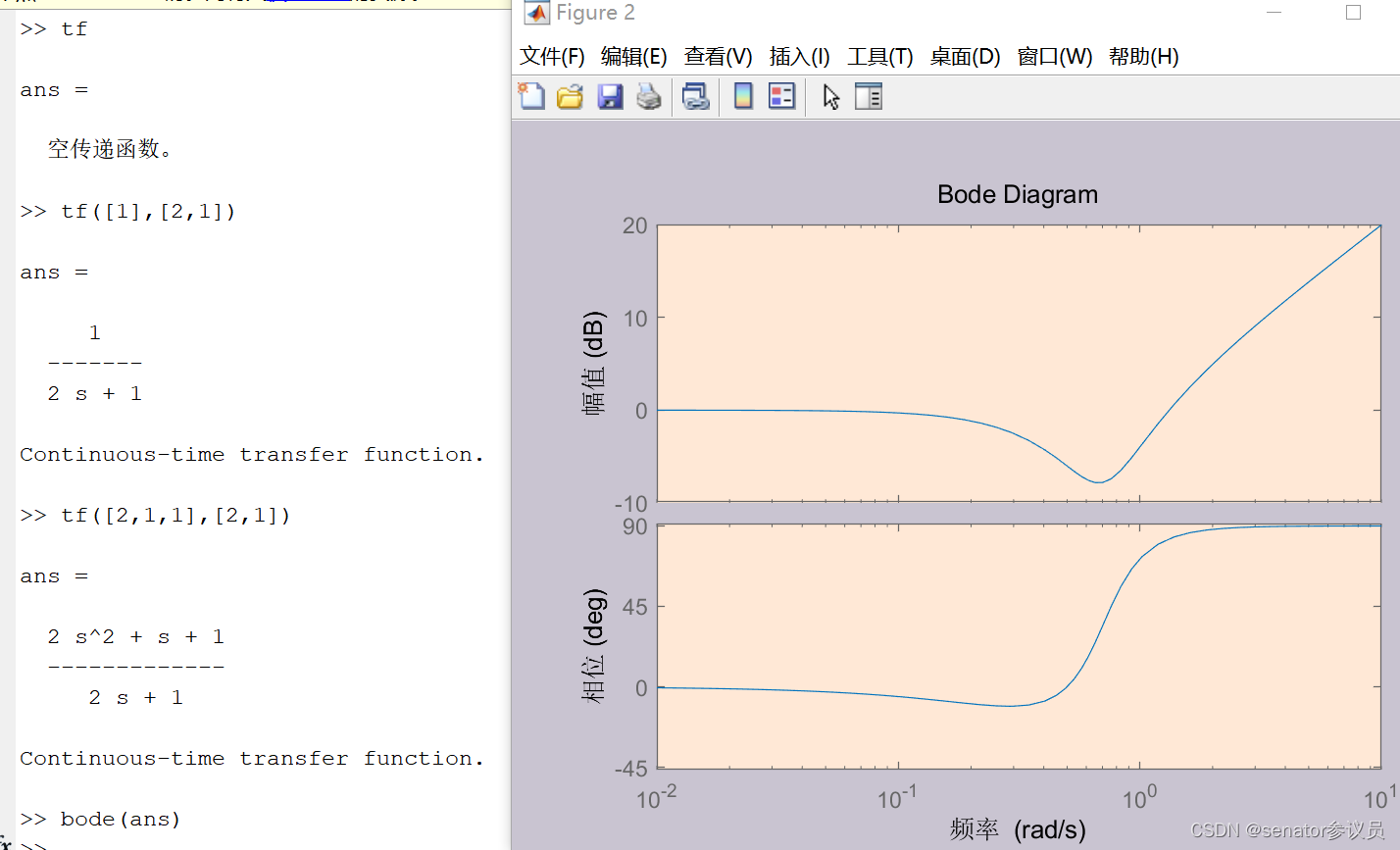

传递函数 tf

在这里插入图片描述

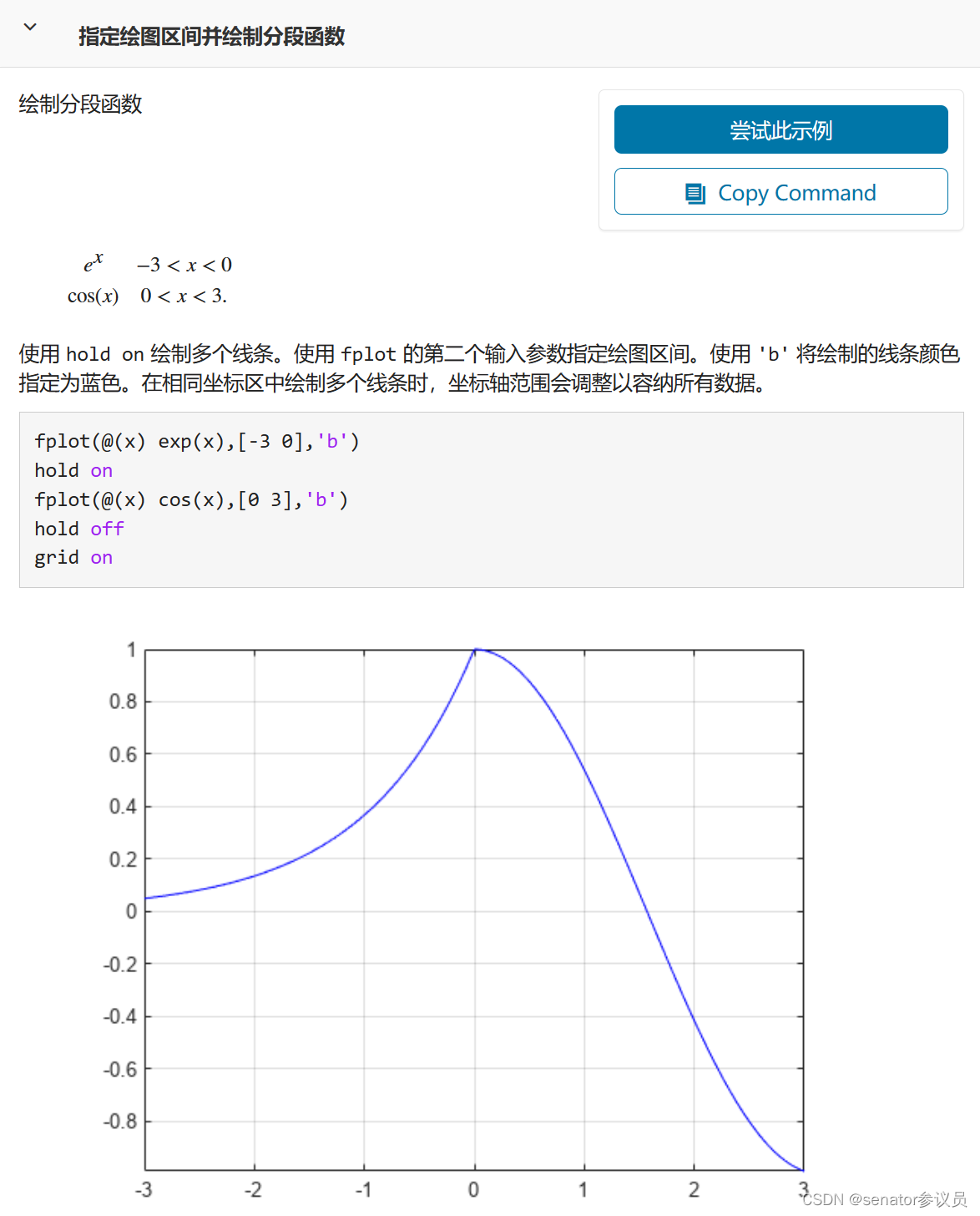

fplot 绘制表达式或函数
区别于plot：plot需要设置x,y的取值范围，如x=[-5 5]
legend 添加图例，还可以用latex格式写公式
text在图中添加注释，还可以标注函数表达式和箭头

在这里插入图片描述

科研绘图


%绘制文字框
Fsss=FREQ_SAMP/2*10^(-6);
Fin=fin/e6;
Fs='Fs=';
Fs=[Fs,num2str(Fsss),' MHz'];
Fin='Vin: '
Fin=[Fin,num2str(fin/e6),' MHz','  ',num2str(fin_amp),' dBm'];
strings={Fs;Fin};
annotation(  ...
    'textbox',[0.6,0.2,0.15,0.15],...
    'String',strings,...
    'LineWidth',1,...
    'FontSize',12.5,...
    'FontName','Arial',...
    'FitBoxToText','on');
%grid on

其中annotation(‘textbox’,[0.2,0.2,0.3,0.4],‘LineStyle’,‘-’,‘LineWidth’,2)中的[0.2,0.2,0.3,0.4]是控制文本框的位置（以0.2,0.2是针对左下角的坐标画文本框）和宽度（0.3）、高度（0.4）。LineStyle，LineWidth分别是控制文本框的线型和线型粗细。
详细解释参考链接: matlab 关于annotation函数的一点用法
