ADS 谐波平衡仿真(HB)， HB仿真主要是查看功率、效率、AM-AM与AM-PM等大信号指标。 主要通过调整输出电容,来优化各项大信号指标。

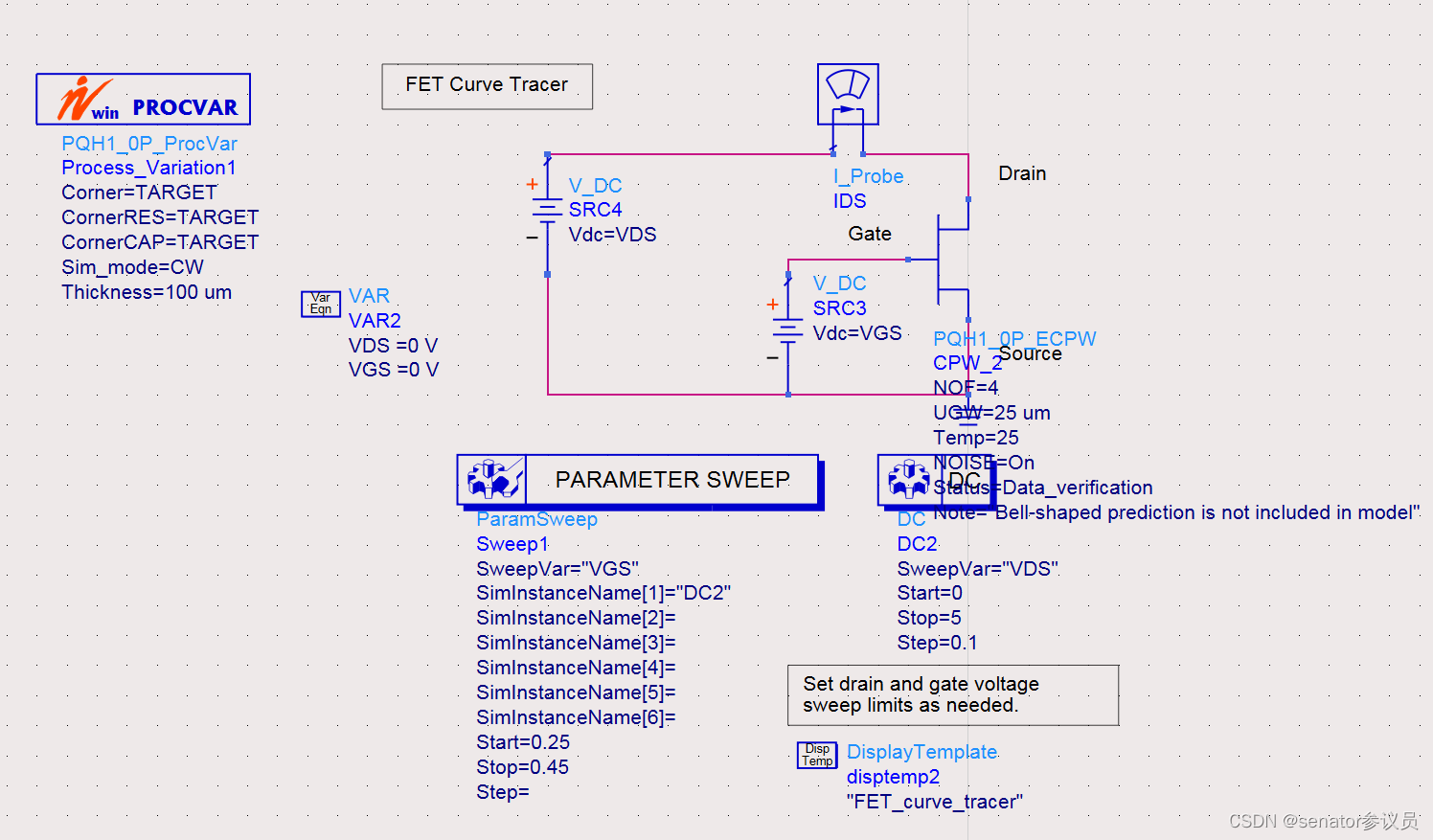

直流仿真直接加控件
在这里插入图片描述

LNA_ATF54143

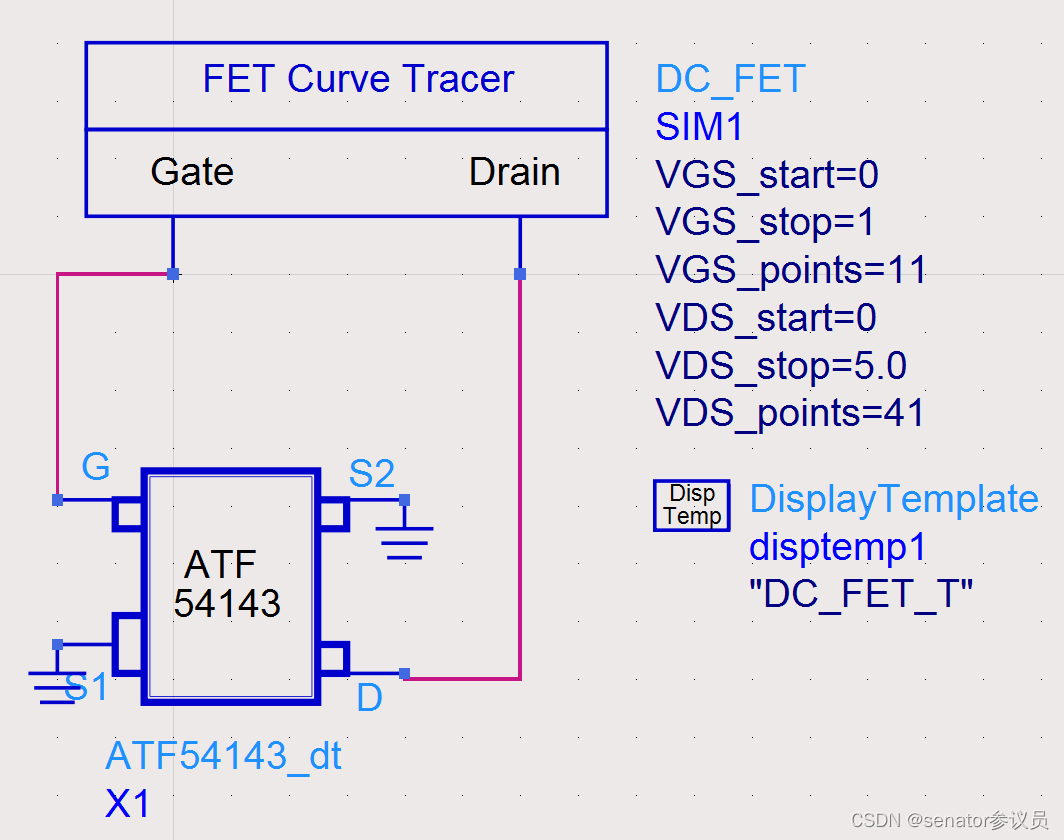

  • Step1：测试晶体管输入输出特性（schematic1）
    在这里插入图片描述

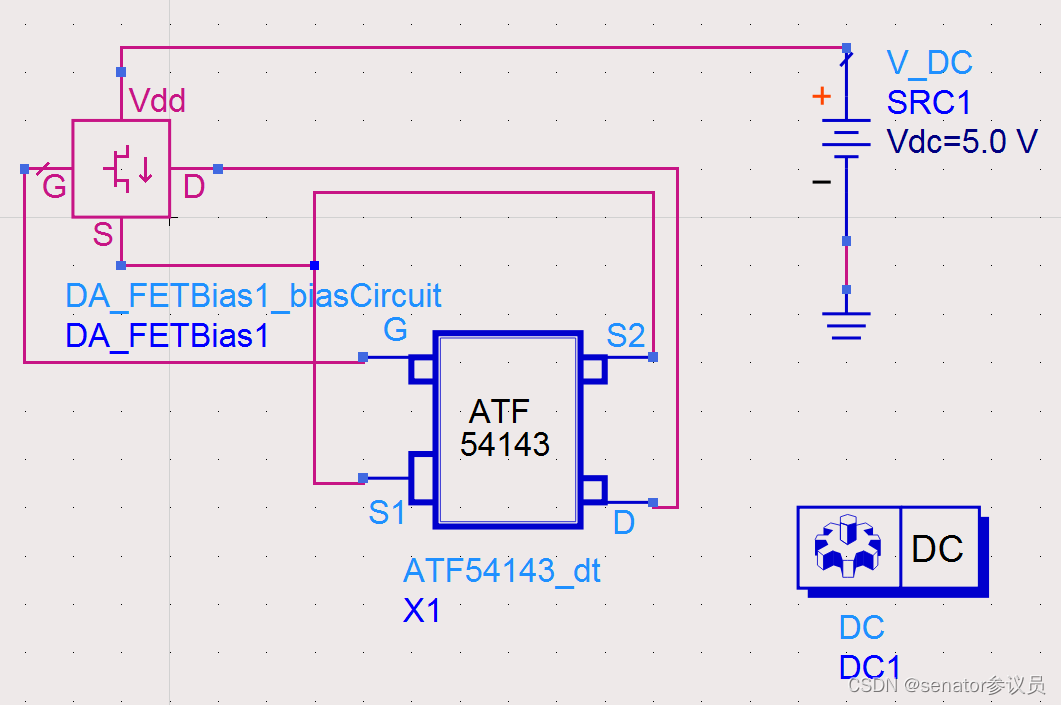

  • Step2：直流仿真——自动生成直流偏置电路（schematic2）
    在这里插入图片描述
    在这里插入图片描述

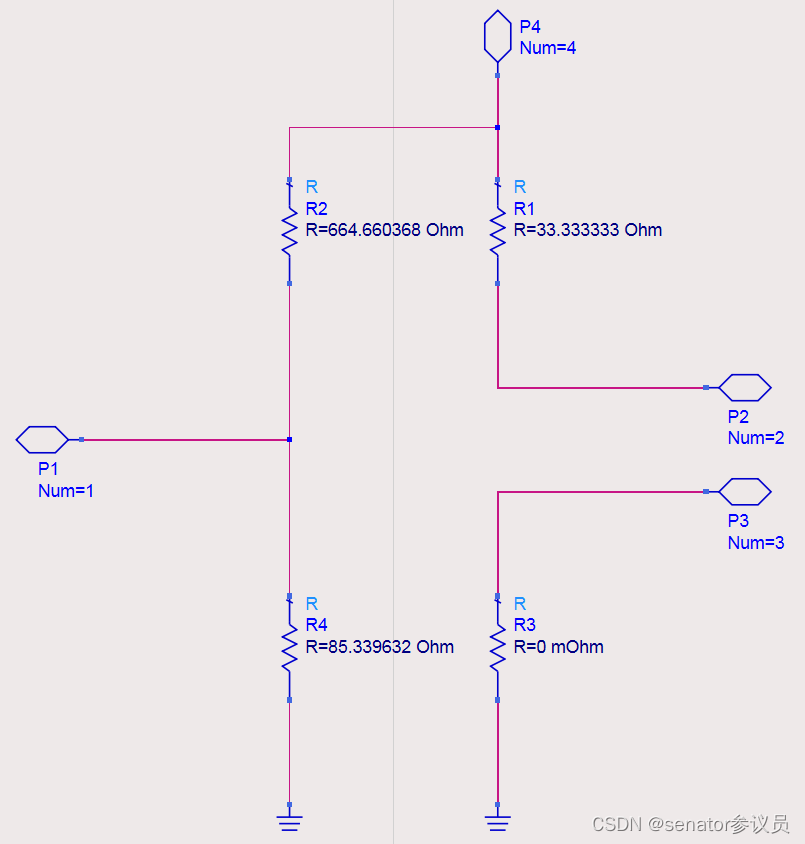

    （生成的偏置电路）

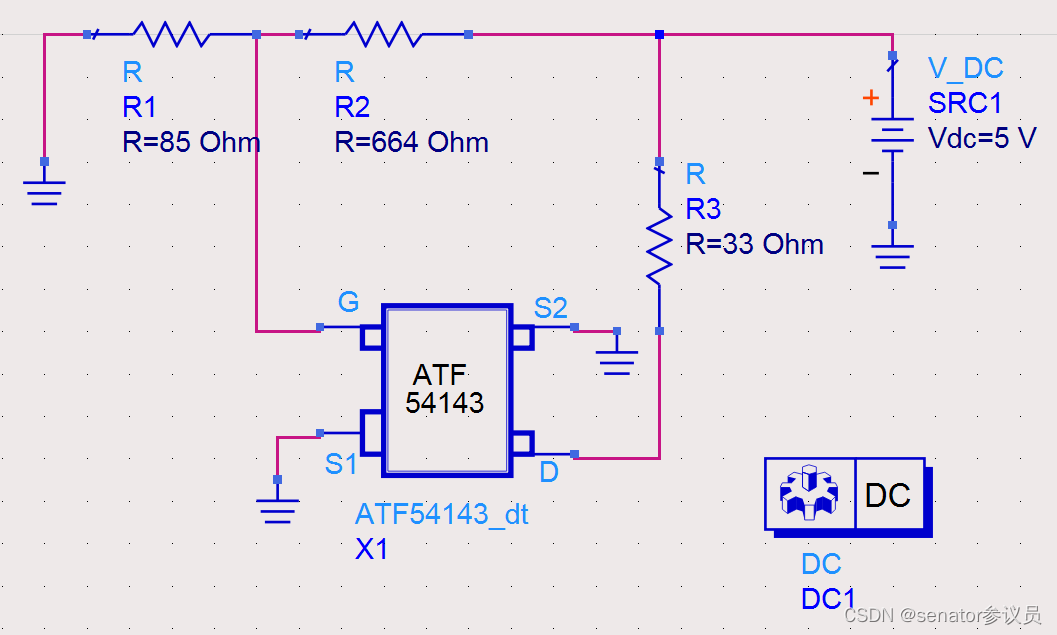

  • Step3：把偏置电路画到电路图上（schematic3）
    在这里插入图片描述

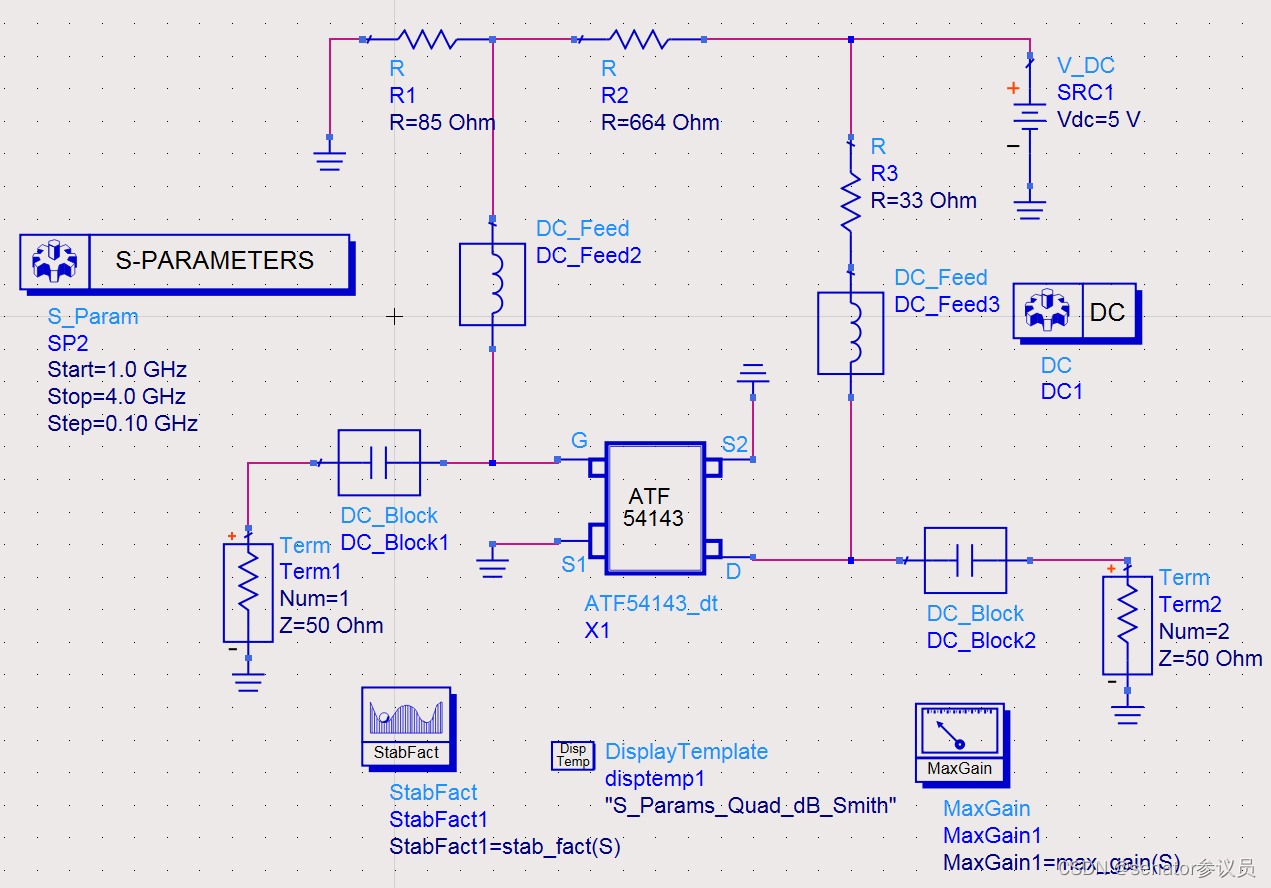

  • Step4：稳定性分析（schematic4）

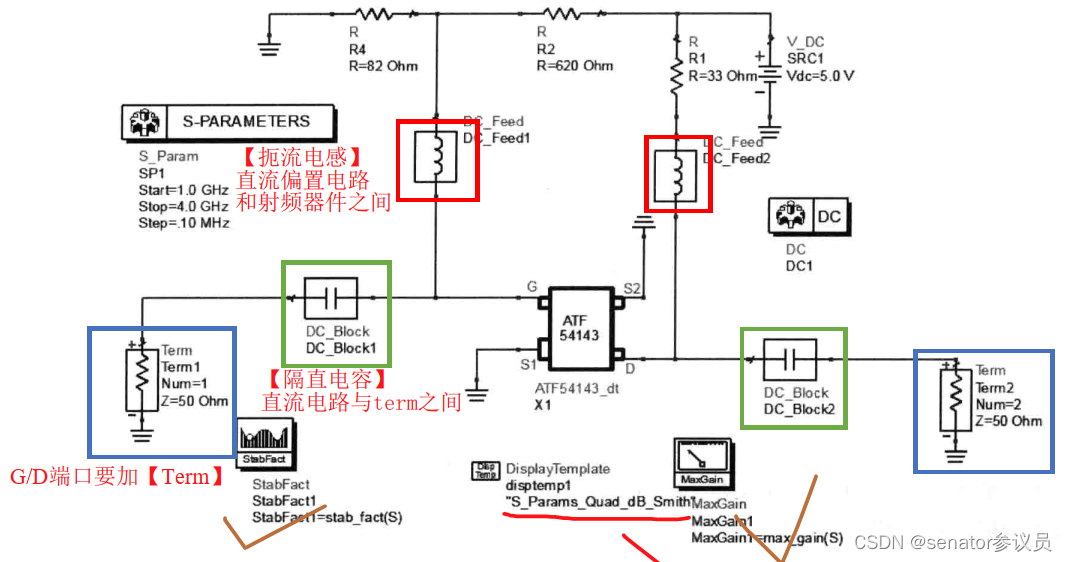

先根据稳定性要求添加元件。
在这里插入图片描述

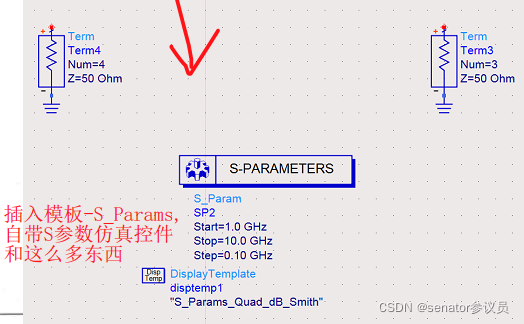

添加模板
在这里插入图片描述
在这里插入图片描述

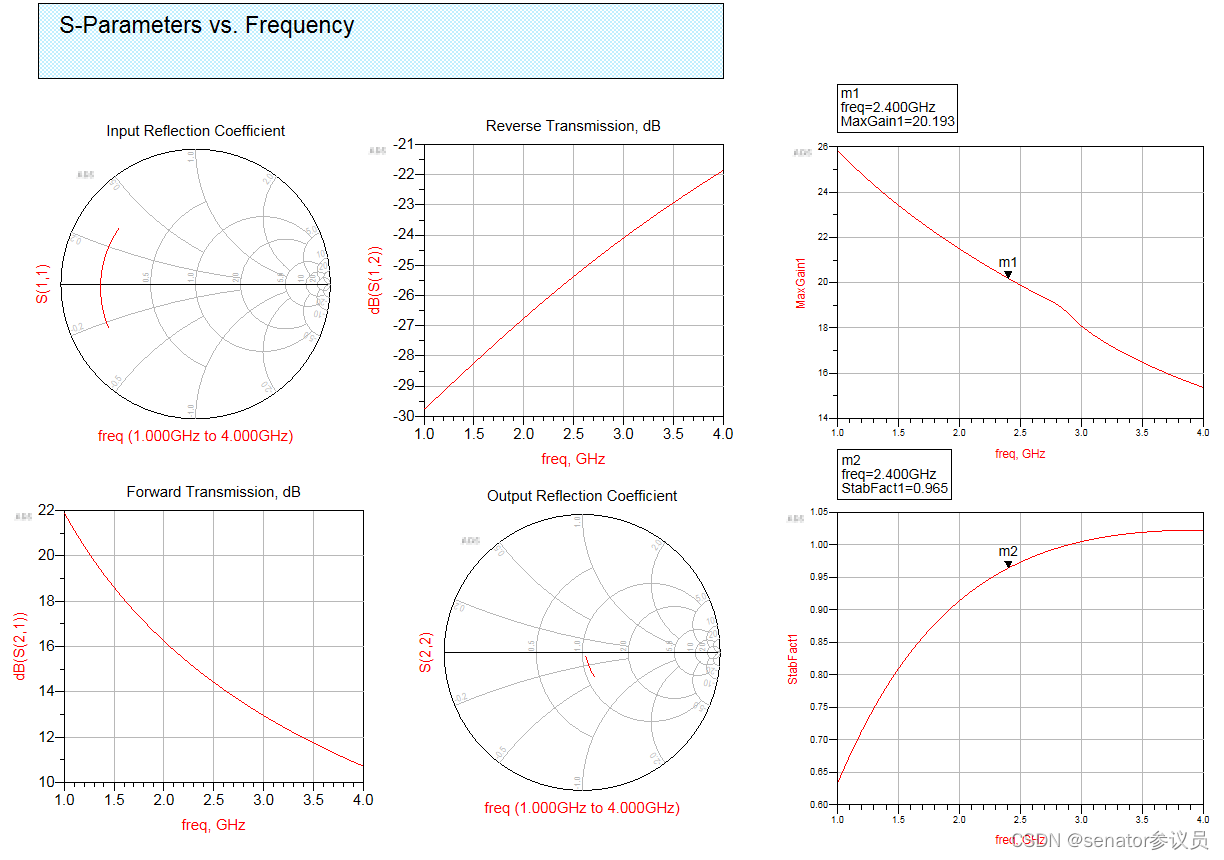

仿真结果，添加MaxGain和StabFact
在这里插入图片描述
工作范围内（2.4~2.5G）稳定系数K<1，因此不稳定，应该K>1.

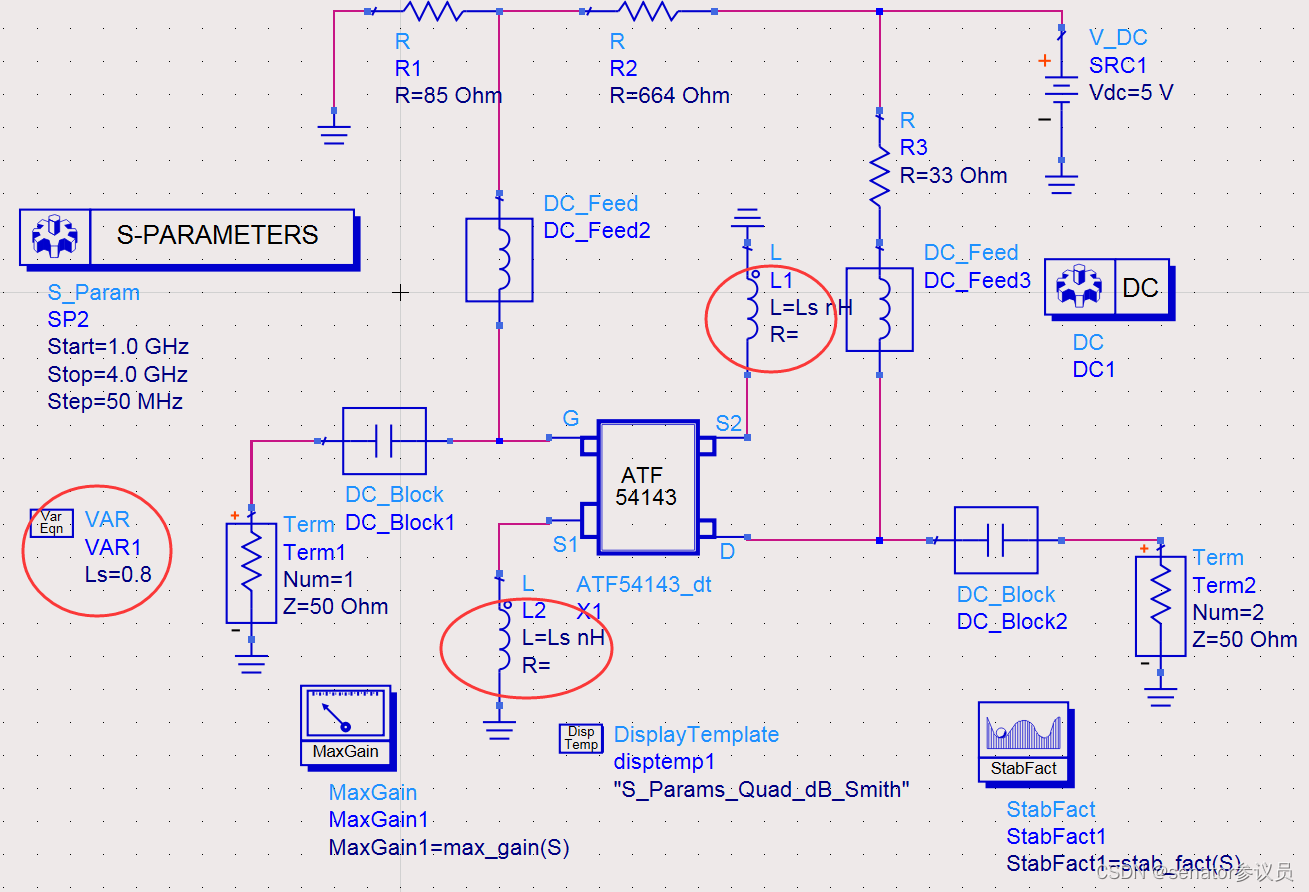

下一步在源级添加电感作为负反馈使系统稳定。添加VAR作为电感的变量控件。
在这里插入图片描述
把理想DC_Feed元件换为真实器件
