本大作业Github地址

计算机系统大作业

题　　目程序人生-Hello’s P2P

学　　号 1183710113

学　　生许健

指导教师史先俊

计算机科学与技术学院

2019年12月

摘要

对于每个程序员来说，Hello World是一个开始，本论文目的在于利用gcc、edb等工具，结合CSAPP教材，研究hello程序在Linux系统下的整个生命周期，从而达到融会贯通所学知识的效果。

关键词： CSAPP；HIT；大作业；hello

（摘要0分，缺失-1分，根据内容精彩称都酌情加分0-1分）

第1章概述

1.1 Hello简介

P2P：程序员用键盘输入hello.c文件，一个hello的C语言文件诞生，然后经过预处理器、汇编器、编译器、链接器的一系列处理，hello可执行文件诞生了，在shell中键入启动命令后，shell为其fork，产生子进程，于是hello便从Program变成了Process。

020：shell调用execve函数在新的子进程中加载并运行hello，在hello运行的过程中，还需要CPU为hello分配内存、时间片，使得hello看似独享CPU资源。系统的进程管理帮助hello切换上下文、shell的信号处理程序使得hello在运行过程中可以处理各种信号，当程序员主动地按下Ctrl+Z或者hello运行到return 0时，hello所在进程将被杀死，shell会回收它的僵死进程，内核删除相关数据结构。

1.2 环境与工具

硬件环境：Inter® Core™ i5-7300HQ CPU；2.5GHz；8G RAM；128G SSD+1T HDD

软件环境：Windows 10 64位；Vmware 15；Ubuntu 19.04 64位

开发与调试工具：gcc；edb； readelf；objdump；gedit；hexedit；

1.3 中间结果

hello.c——原文件

hello.i——预处理之后文本文件

hello.s——编译之后的汇编文件

hello.o——汇编之后的可重定位目标执行

hello——链接之后的可执行目标文件

hello.elf——hello.o的elf格式，用来看hello.o的各节信息

hello.ob——hello.o的反汇编文件，用来看汇编器翻译后的汇编代码

hello1.ob——hello的反汇编文件，用来看链接器链接后的汇编代码

1.4 本章小结

本章主要简单介绍了hello的P2P，020过程，列出了本次实验信息：环境、中间结果。

（第1章0.5分）

第2章预处理

2.1 预处理的概念与作用

预处理的概念：预处理器(cpp)根据以字符#开头的命令，修改原始的C程序。将所引用的所有库展开，处理所有的条件编译，并执行所有的宏定义，得到另一个通常是以.i作为文件扩展名的C程序。

预处理的作用：

将c程序中所有#include声明的头文件复制到新的程序中。比如hello.c中第6~8行的#include <stdio.h>、#include <unistd.h>、#include <stdlib.h>命令告诉预处理器读取系统头文件stdio.h、unistd.h、stdlib.h的内容，并把它直接插人程序文本中；
条件编译。根据条件#if决定是否处理之后的代码；
执行宏替换。用实际值替换用#define定义的字符串。

2.2在Ubuntu下预处理的命令

命令：cpp hello.c > hello.i

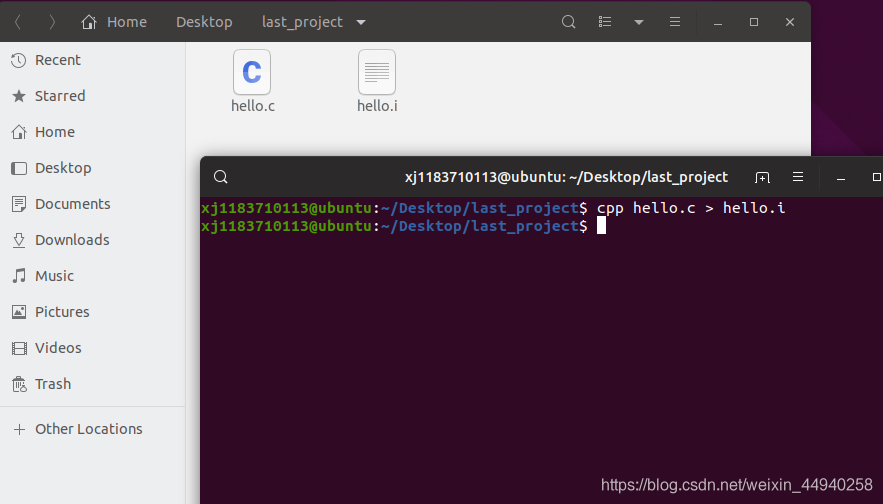

在这里插入图片描述图2.1 对hello.c进行预处理

2.3 Hello的预处理结果解析

使用Text Editor打开hello.i，发现原来的helloc.c已经被拓展成了3042行，前面的内容是hello.c的三个#include指令包含的头文件的代码，先寻找main函数，main函数从第3029行开始，如下图。

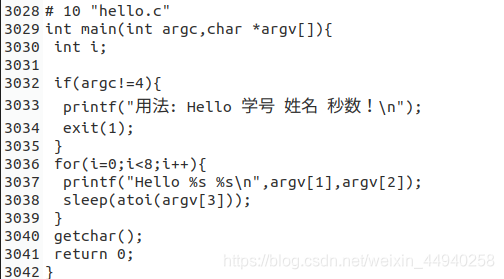

在这里插入图片描述图2.2 hello.i中的main函数

再看之前的头文件的处理，以第一条#include指令为例，cpp到默认的环境变量下搜索stdio.h头文件，打开/usr/include/stdio.h，发现其中仍有#include指令，于是再去搜索包含的头文件，直到最后的文件中没有#include指令，并把所有文件中的所有#define和#ifdef指令进行处理，执行宏替换和通过条件确定是否处理定义的指令。如图是对stdio.h包含文件的展开。

在这里插入图片描述

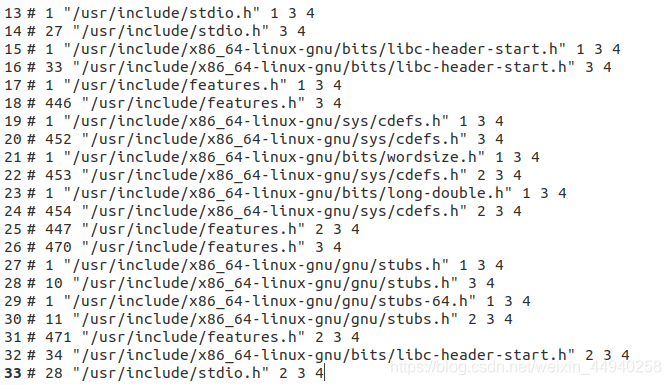

图2.3 #include<stdio.h>包含文件展开

2.4 本章小结

本章主要介绍了预处理的概念及作用，并结合hello.c处理后的hello.i对处理过程进行分析。

（第2章0.5分）

第3章编译

3.1 编译的概念与作用

编译的概念：编译器将文本文件hello.i翻译成另一个文本文件hello.s，它包含一个汇编语言程序。

编译的作用：将字符串转化成内部的表示结构，然后得到一系列记号，生成语法树，最后将语法树转化为目标代码。

3.2 在Ubuntu下编译的命令

命令：gcc -S hello.i -o hello.s

在这里插入图片描述

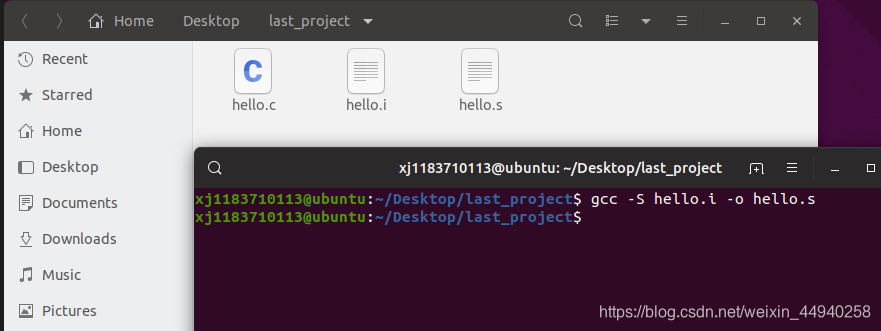

图3.1 hello.i编译生成hello.s

3.3 Hello的编译结果解析

3.3.1 数据

字符串

程序中用到的字符串有：“用法: Hello 学号姓名秒数！\n”和“Hello %s %s\n”。编译器一般将字符串存放在.rodata节，这两个个字符串在hello.s中的存储如下图，可以看到第一个字符串中的汉字被编码成UTF-8格式，一个汉字占三个字节，每个字节用\分隔。第二个字符串中的两个%s为用户在终端运行hello时输入的两个参数。

在这里插入图片描述

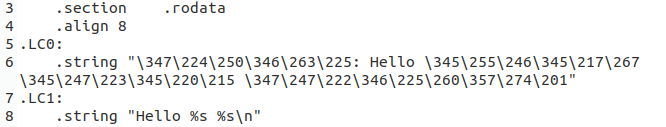

图3.2 hello.s存储的两个字符串

整数

hello.c中的整型变量有argc和i。

其中argc是从终端传入的参数个数，也是main函数的第一个参数，所以由寄存器%edi进行保存。由图3.3的21行可知，argc又被存入了栈中-20(%rbp)的位置。

在这里插入图片描述
图3.3 argc被保存在栈中

i则是局部变量，用来控制循环次数的计数器，编译器会将局部变量保存在寄存器或者栈中，由图3.4的30行看出hello.s将i存储在栈中-4(%rbp)的位置。

在这里插入图片描述
图3.4 .L2中的i的位置

数组

hello.c中数组是main函数的第二个参数，char *argv[]，是字符指针数组，由于是第二个参数因而被保存在寄存器%rsi中，由图3.5的第22行可知它随后又被保存在了栈中-32(%rbp)的位置。

在这里插入图片描述
图3.5 argv被保存在栈中

在访问argv[]所指向的内容时，每次先获得数组的起始地址，如图3.6的第33、36、43行，然后通过加8*i来访问之后的字符指针，如图3.6中的第34、37、44，原因是每个字符指针所占的空间大小围为8个字节。然后通过获得的字符指针寻找字符串，如图3.6中的第35、38、45行。

在这里插入图片描述
图3.6 访问argv数组元素

3.3.2 赋值

hello.c中的赋值操作只有i=0这一条，这条语句在汇编中用mov指令实现，由于int占4个字节，所以以‘l’作为后缀。如图3.7中的第30行。

在这里插入图片描述
图3.7 给i赋值

3.3.3 类型转换

程序中涉及的类型转换只有一处，如图3.8所示的第19行，使用atoi函数将命令行的第三个字符串参数转换成了整型。

在这里插入图片描述

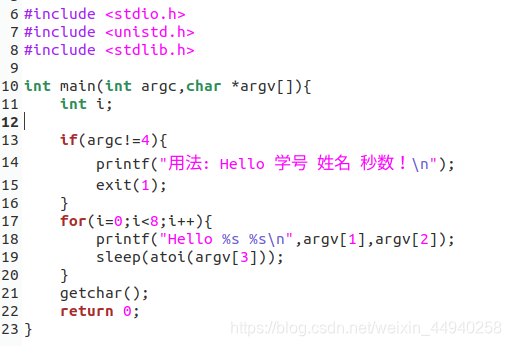

图3.8 hello.c的main函数

3.3.4 算术操作

汇编语言中有如下几种算术操作：

指令	行为	描述
inc D	D=D+1	加1
dec D	D=D-1	减1
neg D	D=-D	取反
add S,G	D=D+S	D加S
sub S,D	D=D-S	D减S
imul S,D	D=D*S	D乘S
imulq S	R[%rdx]:R[%rax]=S*R[%rax]	有符号乘法
mulq S	R[%rdx]:R[%rax]=S*R[%rax]	无符号乘法
idivq S	R[%rdx]=R[%rdx]:R[%rax] mod S R[%rax]=R[%rdx]:R[%rax] div S	有符号除法
divq S	R[%rdx]=R[%rdx]:R[%rax] mod S R[%rax]=R[%rdx]:R[%rax] div S	无符号触发
leaq S,D	D = &S	加载有效地址

helo.c中的算术操作只有一处，循环变量i的自增运算，在hello.s中处理成如图3.9的形式。

在这里插入图片描述
图3.9 i的自增运算

3.3.5 关系操作

C语言中的关系操作有==、!=、>、<、>=、<=，这些操作在汇编语言中主要依赖于cmp和test指令实现，cmp指令根据两个操作数之差来设置条件码。cmp指令与SUB指令的行为是一样，而test指令的行为与and指令一样，除了它们只设置条件码而不改变目的寄存器的值。

在hello.c中有两处用到了关系操作，分别是图3.8中的第13行的argc！=4和第17行的i<8。这两句在hello.s中被分别处理为图3.10和图3.11的形式。cmp之后设置条件码，为之后的je和jle提供判断依据。

在这里插入图片描述
图3.10 argc!=4在hello.s中的体现

图3.11 i<8在hello.s中的体现

3.3.6 数组/指针/结构操作

在hello.c中通过下标访问argv数组，在hello.s中访问argv[1]的操作如图3.12所示，第36行是取argv首地址，第37行是通过首地址加8字节找到argv[1]的地址，第38行是通过argv[1]中的内容找到对应的字符串，保存在寄存器%rax中。对argv数组其他元素所指的字符串也同理。

在这里插入图片描述
图3.12 访问argv[1]所指的字符串

3.3.7 控制转移

程序涉及到的控制转移有两处。

第一处是判断argc是否与4相等，在hello.s中如图3.13所示，第23行cmpl比较argc和4设置条件码之后，第24行通过判断条件码ZF位是否为零决定是否跳转到.L2，如果为0，说明argc等于4，代码跳转到.L2继续执行，如果不为0，则执行图中第25行的指令。

在这里插入图片描述
图3.13 对if语句的处理

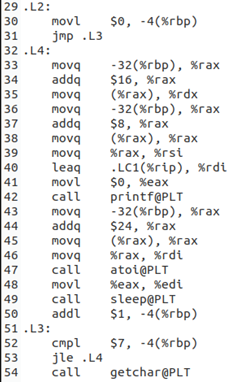

第二处是判断循环变量i是否满足循环条件i<8。如图3.14所示，在第30行循环变量i被初始化为0，第30行无条件跳转到.L3，进入循环判断，在52行cmpl比较i和7之后设置条件码，然后第53行判断是否满足i<=7的要求，如果满足，跳转到.L4执行循环体，如果不满足，则退出循环，执行第54行的指令。

在这里插入图片描述
图3.14 对for循环的处理
