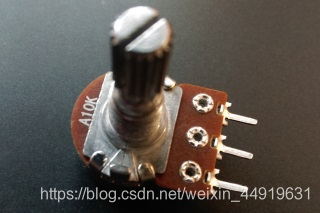

可变电阻:有一个可以转动的转轴，转动转轴电阻会变
在这里插入图片描述
最下端为GND，最上端为电压接口，中间的接口接类比信号输入端
类比信号端口：ANALOG IN（接口全部以A打头，A0–A15）
接线口旁边有一个波浪线~的接口
要使用类比讯号所使用的针脚接口必须是旁边有~的接口
代码控制：

int a=A0;//设置a变量值得是A0
int b=0//设置b变量的初值为0
void setup()
{
Serial.begin(9600);//开启序列埠
}
void loop()
{
b=analogRead(a);//从A0接角读取类比信号
Serial.begin(b);//读取数值到序列埠
delay(200);//间隔0.2s读取一次
}

A0的值从0-1023

手动控制灯的亮度

int a=A0;//设置a变量值得是A0
int b=0//设置b变量的初值为0
int c=0;
void setup()
{
Serial.begin(9600);//开启序列埠
}
void loop()
{
b=analogRead(a);//从A0接角读取类比信号
c=map(b,0,1023,0,255);//该函数意思：将b变量从0-1023转化为0-255并存到变量c中
Serial.begin(c);//读取数值到序列埠
analog(3,c)//该函数用于类比信号传输，第一个参数表示接角在该例内三号接角连接一个LED灯，第二个参数表示亮度（0-255）
delay(200);//间隔0.2s读取
}
