《汇编语言》 第二章 寄存器

第2章 寄存器

典型的CPU由 运算器、控制器、寄存器等器件构成。
器件靠内部总线相连。

• 运算器进行信息处理；
• 寄存器进行信息存储；
• 控制器控制各种器件进行工作
• 内部总线连接各种器件，在他们之间进行数据的传送。

寄存器是CPU中 程序员可以用指令读写的部件。

2.1 通用寄存器

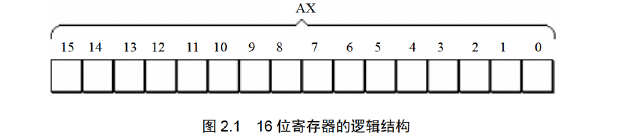

8086CPU所有寄存器都是16位的，可以存放两个字节。
AX、BX、CX、DX4个寄存器通常用来存放一般性的数据，称为通用寄存器。

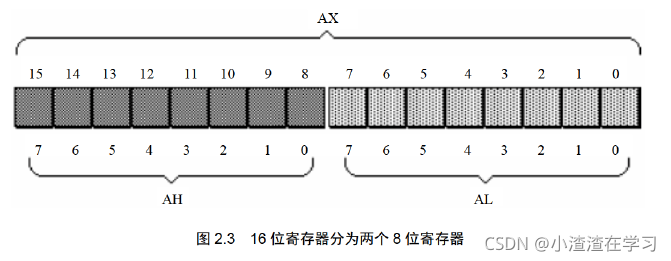

例如AX：

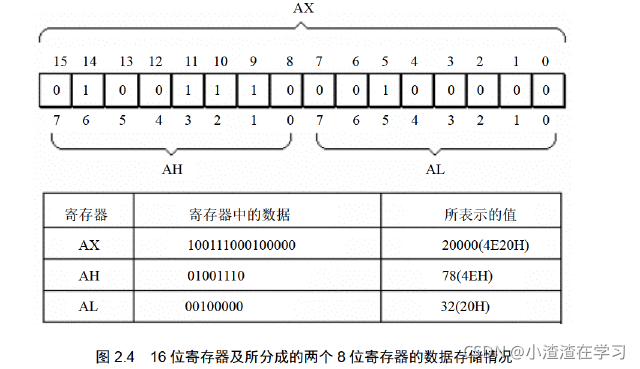

2.2 字在寄存器中的存储

8086CPU可以一次性处理两种尺寸的数据。

• 字节：byte，8个bit； 8位寄存器中；
• 字：word，两个字节； 高位字节、低位字节。

H、B

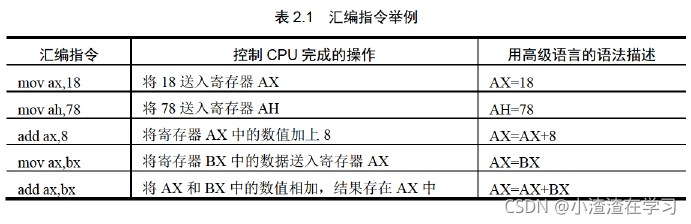

2.3 几条汇编指令

• 汇编指令，不区分 大小写；
• 注意指令的两个操作对象的位数应但是一致的；

2.4 物理地址

所有的内存单元构成的存储空间是一个一维的线性空间
每一个内存单元在这个空间中都有唯一的地址，称为 物理地址。

CPU通过地址总线送入存储器的，必须是一个内存单元的物理地址；
在CPU向地址总线上发出物理地址之前，必须要在内部先形成这个物理地址；
不同CPU由不同的形成物理地址的方式；

2.5 16位结构的CPU

n位结构，描述了一个CPU具有下面的结构特性：

• 运算器一次最多可以处理n位数据；
• 寄存器最大宽度是 n位；
• 寄存器和运算器之间的通路是 n 位；

能一次性处理、传输、暂时存储信息的最大长度是 n 位。

2.6 8086CPU给出物理地址的方法

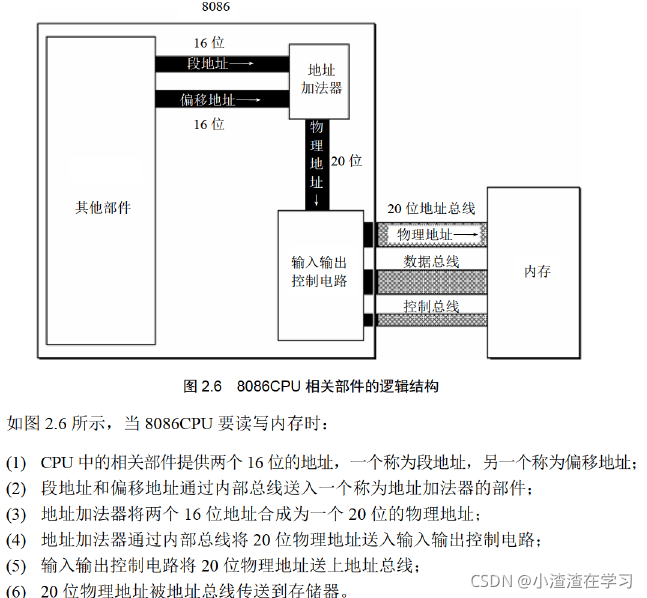

8086CPU采用一种在内部用两个16位地址合成的方法形成一个20位的物理地址。

地址加法器采用： 物理地址=段地址*16+偏移地址 的方法用端地址和便宜地址合成物理地址。

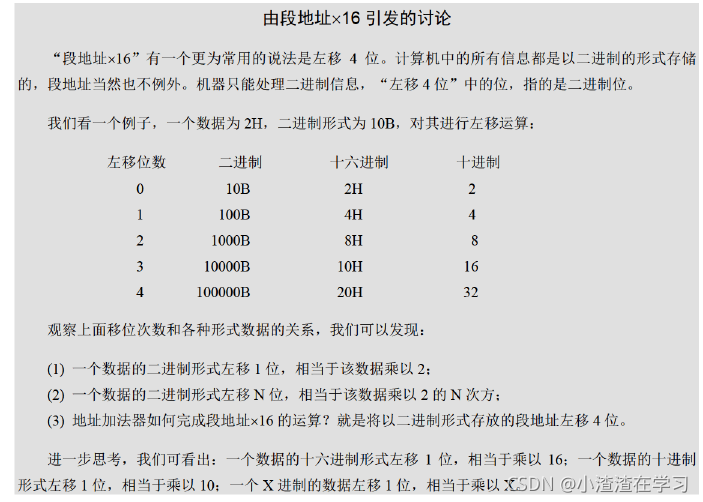

2.7 “段地址*16+偏移地址=物理地址”的本质含义

两个 低位 计算出 高位

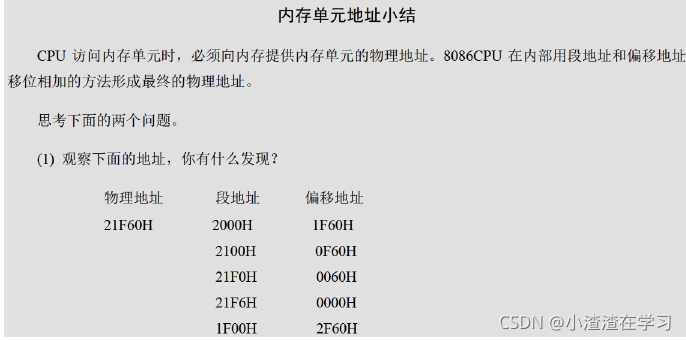

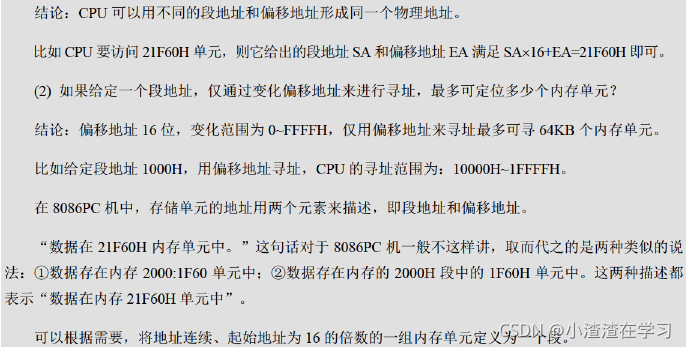

2.8 段的概念

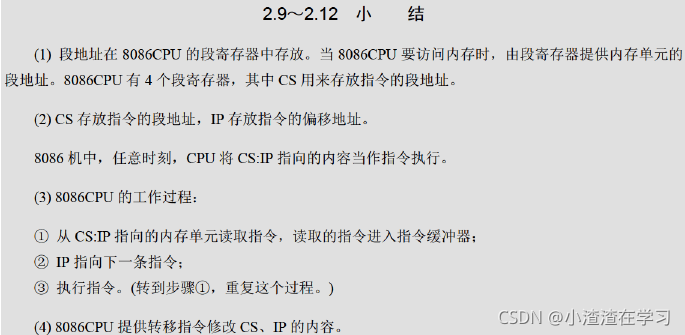

2.9 段寄存器

8086CPU有 4 个段寄存器：CS、DS、SS、ES；

2.10 CS和IP

CS位代码段寄存器； IP为指令指针寄存器；
例如：CS为M， IP为N， cpu将从内存 M*16 + N 内存单元，读取一条指令并执行。

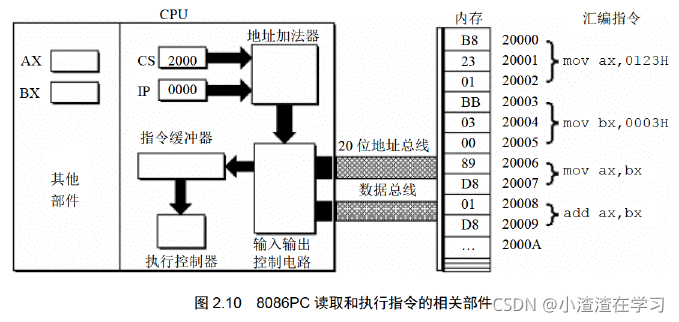

8086CPU工作过程简要描述：
1、从CP：IP指向的内存单元 读取指令， 读取的指令进入指令缓冲器；
2、IP=IP+所读取指令的长度，从而指向下一条指令；
3、执行指令。 转到（1），重复；

区分内存或指令：将CS：IP 指向的内存单元中的内容看作指令；

2.11 修改CS、IP的指令

程序员能够 用指令读写的部件只有 寄存器；
程序员可以通过改变寄存器中的内容实现对CPU的控制；
CPU从何处执行指令是由CS、IP中的内容决定的；程序员可以通过改变CS、IP中的内容来控制CPU执行目标指令；

修改寄存器的值： mov ax,123;等等
但是mov指令不能用于设置 CS、IP的值；有另外的指令：jmp
jmp 段地址：偏移地址

例如： jmp 2AE3:3, CS=2AE3H, IP=0003H; CPU将从2AE33H处读取指令。

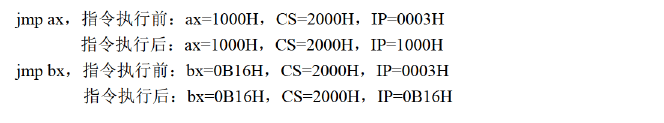

若只想修改IP的内容： jmp 某一合法寄存器； jmp ax, 含以上好似：mov IP, ax

2.12 代码段

将一组内存单元定义为一个段，用来存放代码，从而定义了一个代码段；

将代码段中的指令被执行：
CPU只认被 CS：IP指向的内存单元中的内容为指令。
所以必须 要将CS：IP指向所定义的代码段中的第一条指令的首地址；

比如，一段代码存放在 123B0H - 123B9H； 可设 CS=123BH、IP=0000H

实验1 查看CPU和内存，用机器指令和汇编指令编程
