嵌入式驱动入门之LCD-1.基础原理（颜色格式、FB、8080/RGB接口、Framebuffer）

嵌入式驱动入门之LCD-1.基础原理（颜色格式、FB、8080/RGB接口）

主要介绍LCD显示的基本原理，涉及像素、分辨率、颜色模型、RGB888等格式、Framebuffer、8080接口、RGB接口
参考资料：嵌入式驱动入门之LCD-1.基础原理（颜色格式、FB、8080/RGB接口）

1.LCD显示出图片的基本原理**
LCD作为显示器，它的显示原理和图片是一样的。

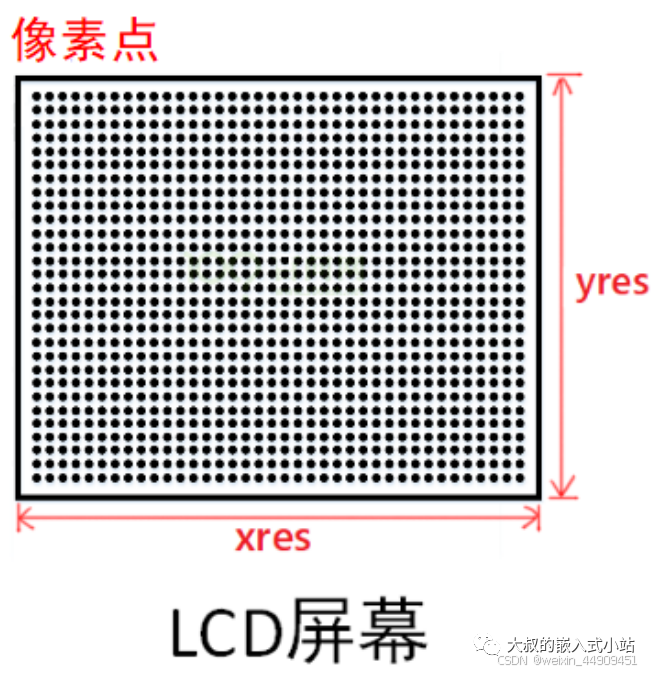

图片可以看作由一个一个点(即像素pixel)组成。每行有xres个像素，有yres行，则这个图片的分辨率(resolution)是：xres * yres。

同理，LCD屏幕也是由一个个像素点组成，若要显示一张相同分辨率的图片即把LCD上和图片对应位置的像素修改成同样的颜色

我们现在的目标变成了修改LCD上一个点的颜色。怎么表示颜色？肯定是发数据给LCD，所以问题变成数据和颜色之间是什么关系？

2.颜色基本知识
颜色有很多颜色模型，这方面我不是专业的，但是只需要知道，颜色模型相当于用不同的格式来描述一个颜色。常见的有RGB、YUV、HSV、HSI等。最常用的为RGB，我们从RGB入手。

RGB模型用红绿蓝三原色来描述一个颜色，所有颜色都是红绿蓝混合而成。

所以你可以认为一个像素点上包含了RGB三种数据。三个数据合一即一个像素点上的数据。这个数据是多少位的？这就出现了一个概念：bpp(bits pe
