Android touch详解（2） touch bringup

前言

  本篇文章是根据本人实际项目的touch开发流程编写的，如有遗漏欢迎补充

了解需求

  在一个项目的起始阶段，首先要了解该项目要用的touch 模组或touch IC；阅读touch模组和touch Ic spec；整理touch相关的需求，包括时序要求、电压要求、I2C从机地址、wakeup的实现等。确认有无特殊的功能要求。

电路图

  review硬件电路图，确认touch使用的gpio只有touch使用、检查soc的spec确认中断gpio是否具有wakeup能力；I2C是否有上拉，有没有对应测试点。
  确认touch需要enable的电源，一般包括，I2C上拉电源、touch IC电源、level shift电源；确保touch相关电源都是畅通的；

驱动移植

1. 添加touch driver

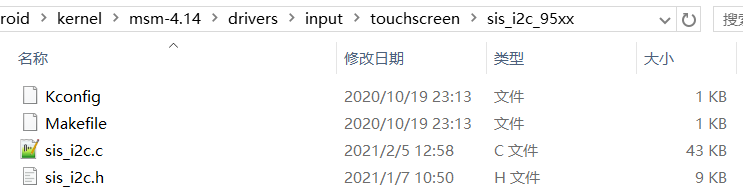

  将驱动代码移植到目录" \drivers\input\touchscreen\sis_i2c_95xx " 下，“sis_i2c_95xx” 是touch驱动代码所在的文件夹，一般命名方式为：厂商缩写_(i2c/usb_)芯片型号

2. 修改Makefile

\drivers\input\touchscreen\sis_i2c_95xx\Makefile

#
# # Makefile for the sis95xx touchscreen drivers.
#

obj-$(CONFIG_TOUCHSCREEN_SIS_I2C_95XX)   += sis_i2c.o

修改上级目录Makefile

obj-$(CONFIG_TOUCHSCREEN_SIS_I2C_95XX)	+= sis_i2c_95xx/

  obj-$(CONFIG_XXX) += sis_i2c.o，表示在这个目录中有一个名为sis_i2c.o的目标文件。sis_i2c.o将从sis_i2c.c 或sis_i2c.S文件编译得到
  其中 $(CONFIG_XXX)代表引用了CONFIG_XXX变量，CONFIG_XXX一般定义在.ini文件中，可以为y（编译进内核）或m（编译成模块），如果CONFIG_XXX的不是y或m就不会编译连接

3. kconfig

\drivers\input\touchscreen\sis_i2c_95xx\Kconfig

#
# STMicroelectronics touchscreen driver configuration
#

config TOUCHSCREEN_SIS_I2C_95XX
	tristate "SiS95xx series I2C touchscreen driver"
	depends on I2C
	help
	  Say Y here to enable support for I2C connected ilitek touch panels.

	  If unsure, say N.

	  To compile this driver as a module, choose M here: the
	  module will be called sis_i2c.

修改上级目录Kconfig

source "drivers/input/touchscreen/sis_i2c_95xx/Kconfig"

  config是关键字，表示一个配置选项的开始；紧跟着的TOUCHSCREEN_SIS_I2C_95XX是配置选项的名称。编译过程中会以arch\arm64\Kconfig为起点逐层解析Kconfig，在TOUCHSCREEN_SIS_I2C_95XX前面加入前缀"CONFIG_"
  tristate表示变量类型，即"CONFIG_TOUCHSCREEN_SIS_I2C_95XX"的类型，有5种类型：bool、tristate、string、hex和int，其中 tristate和string是基本的类型
  depends on：表示依赖于XXX，“depends on I2C”表示只有当I2C配置选项被选中时，当前配置选项的提示信息才会出现，才能设置当前配置选项

4. .ini文件

\mpos_config\hw_config\hw_common.ini

CONFIG_TOUCHSCREEN_SIS_I2C_95XX=y

  设置CONFIG_TOUCHSCREEN_SIS_I2C_95XX的值，y为编译进内核、m为编译成模块。在编译过程中会通过Makefile、Kconfig和.ini中的定义一起结合生成.config文件。总结来说，Kconfig中去定义"CONFIG_XXX"变量，Makefile中引用变量看是否编译，.ini定义变量的值。
\android_out\ …\target\product\ …\obj\KERNEL_OBJ\ .config

CONFIG_TOUCHSCREEN_SIS_I2C_95XX=y

若没有定义变量的值，则"CONFIG_XXX"的值为n（不编译）

5. DTS

  修改对应dts文件，通过I2C SCL和SDA的gpio确定touch挂在哪个I2C下面，设置compatible匹配的driver、addr，设置irq、reset、电源的gpio，设置pinctrl的名字和状态。

 \arch\arm64\boot\dts\qcom\

&tlmm {

	sis_ts_default {

		sis_ts_reset_default: sis_ts_reset_default {

			mux {

				pins = "gpio66";
				function = "gpio";
			};

			config {

				pins = "gpio66";
				drive-strength = <2>;
				bias_disable;
			};
		};

		sis_ts_int_default: sis_ts_int_default {

			mux {

				pins = "gpio107";
				function = "gpio";
			};

			config {

				pins = "gpio107";
				drive-strength = <2>;
				bias_pull_down;
			};
		};

		sis_ts_through_default: sis_ts_through_default {

			mux {

				pins = "gpio113";
				function = "gpio";
			};

			config {

				pins = "gpio113";
				drive-strength = <2>;
				bias_disable;
			};
		};
	};
};

&i2c_4 {

	status = "okay";
	/* sis touch configuration */
	sis_touchscreen@5c {

		compatible = "sis,sis_touch"; //和驱动中保持一致
		reg = <0x5c>;// I2C地址
		interrupt-parent = <&tlmm>;
		interrupts = <107 0x0>;
		sis,irq-gpio = <&tlmm 107 0x00>;
		sis,reset-gpio = <&tlmm 66 0x00>;
		sis,through-gpio = <&tlmm 113 0x00>;

		// 电源
		p5v_usb-supply = <&p5v_usb>;
		vregl13-supply = <&pm660_l13>;
		vregl11-supply = <&pm660_l11>;
		p3v3-supply = <&p3v3>;

		pinctrl-names = "sis_ts_default";
		pinctrl-0 = <&sis_ts_reset_default
