Linux 文件系统 IO （一）

一、前言

首先，通过 Linux 文件系统数据写入流程来大致了解一下IO的底层原理。底层流程涉及用户空间与内核空间的交互、内存缓存（PageCache）管理、磁盘 I/O 调度等核心机制。以下是其核心流程的详细解析：

1、 用户空间触发写入

1.1 系统调用入口

用户程序通过 write() 或 pwrite() 系统调用发起写入请求。系统调用通过软中断（如 x86 的 int 0x80 或 syscall 指令）进入内核态。

1.2 参数解析与权限检查

内核在 write() 函数中验证文件描述符的有效性，检查文件是否可写，并根据 fd 找到对应的 file 结构体（关联文件的 inode）。
1.3 写入位置定位
根据 file 结构体中的 f_pos（文件偏移量）确定写入起始位置。若使用 pwrite()，则直接使用指定的偏移量。

2、内核空间数据处理

2.1 数据写入 Page Cache

• 内存映射优化
  若文件通过 mmap() 映射到内存，用户直接修改映射区域会触发 写时复制（Copy-on-Write）：
  • 首次写入时，内核为进程分配新页，复制原页数据到新页，标记为脏页。
  • 后续修改直接作用于新页，最终通过脏页回写持久化。
• 非映射写入
  通过 write() 写入时，内核调用 copy_from_user() 将用户空间数据复制到内核缓冲区（Page Cache）。

2.2 页管理与缺页中断

• 页存在性检查

  内核通过 address_space 结构体（管理文件对应的 Page Cache）查找目标页：

  • 页存在：直接写入并标记为脏页。

  • 页不存在：触发 缺页中断（Page Fault）：

    • 硬件检测到虚拟地址未映射，触发异常。
    • 内核检查地址合法性，调用 alloc_page() 分配物理页框。
    • 若页在磁盘（如被换出），通过 do_readpage() 从磁盘加载数据。
    • 更新页表，恢复程序执行。

2.3 脏页标记与回写队列

• 写入后的页被标记为 脏页（Dirty Page），加入 address_space 的脏页链表（如 dirty_list）。

• 内核通过 回写线程（如 bdi_writeback） 异步将脏页刷盘，或通过 fsync() 等同步机制强制立即刷盘。

3、磁盘 I/O 调度与持久化

3.1 I/O 调度队列

脏页回写请求通过 submit_bio() 提交到块设备层，加入电梯调度队列（如 CFQ、Deadline 算法），优化 I/O 顺序。

3.2 物理磁盘写入

数据最终通过驱动层（如 sd_dispatch_io()）写入物理磁盘，完成持久化。

4、关键机制与优化

4.1 延迟写（Delayed Write）

内核默认采用异步刷盘策略，减少频繁 I/O。刷盘时机包括：

• 脏页比例超过阈值（如 vm.dirty_ratio）。
• 文件关闭时（fput() 触发 sync_file()）。
• 系统内存不足时（触发 kswapd 回收内存）。

4.2 直接 I/O（Direct I/O）

通过 O_DIRECT 标志绕过 Page Cache，直接访问磁盘。适用于数据库等需要精细控制缓存的场景，但需自行管理缓存一致性。

4.3 预分配与零拷贝

• 预分配（fallocate()）避免写入时动态扩展文件，减少碎片。
• sendfile() 等零拷贝技术减少数据在内核与用户空间的复制。

5、核心数据结构

• inode：存储文件元数据（大小、权限、块指针）。
• address_space：管理文件对应的 Page Cache 页。
• 页表：虚拟地址到物理地址的映射表，由 MMU 硬件维护。
• bio 结构体：封装 I/O 请求，包含数据、目标扇区等信息。

二、文件描述符 FD（File Descriptor）

1、定义

在 Linux 中，fd 全称为 “File descriptor”，中文为 “文件描述符”。它本质是一个非负整数，是进程访问文件或设备的索引值。

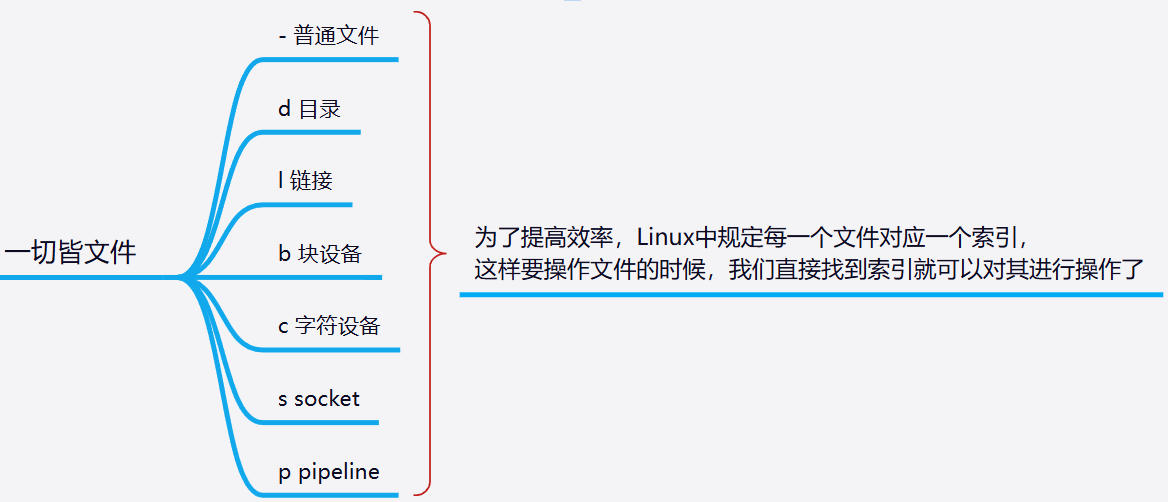

2、一切皆文件

涵盖范围：

设计意义：
Linux 内核将每一个文件对应一个索引，程序通过文件描述符操作文件，屏蔽底层细节，实现统一的 I/O 操作接口。

3、详细描述

3.1 文件描述符作用

文件描述符（File descriptor）是系统为管理进程已打开或新创建的文件所分配的非负整数（取值最小为 0），程序通过它执行文件操作，所有 I/O 操作的系统调用都需通过文件描述符实现。

3.2 系统预设的描述符

标准输入 stdin（0）：进程默认输入来源。
标准输出 stdout（1）：进程默认输出目标。
标准错误 stderr（2）：进程错误信息输出目标。

3.3 进程的文件描述符表

进程通过该表记录自身使用的文件描述符信息，进程间相互独立（一个进程使用某文件描述符，另一进程无法共用）。
关联操作：

• 打开文件时分配（如 open() 的返回值）。
• 复制文件描述符（通过 dup()、dup2() 或 fcntl() 实现）。

3.4 系统级的打开文件描述符表

• 记录系统中所有打开文件的描述符，包含读写模式、偏移量等元数据。
• 对文件读写操作的支撑：如读（read）、写（write）需依据表中信息执行。

4、三个数据结构

4.1 进程的文件描述符表

记录进程打开的文件描述符，包含描述符与文件的映射关系。

4.2 系统级的打开文件描述符表

存储系统中所有打开文件的详细信息，如文件读写状态、操作函数指针等。

4.3 文件系统的 inode 表

作用：
记录文件元数据（如文件大小、权限、磁盘块指针）。
关联文件的物理存储位置，是文件系统管理文件的核心数据结构。

5、Linux 配置系统最大打开文件描述符个数

5.1 系统级限制

• 临时修改：通过 sysctl -w fs.file-max=xxx 命令设置（xxx 为目标数值）。
• 永久修改：编辑 /etc/sysctl.conf，添加 fs.file-max = xxx，保存后执行 sysctl -p 生效。

5.2 用户级限制

• 临时修改：使用 ulimit -n xxx 命令设置（xxx 为目标数值）。
• 永久修改：编辑 /etc/security/limits.conf，添加 * hard nofile xxx 和 * soft nofile xxx（xxx 为目标数值），保存后重启生效。

三、PageCache

1、定义

1.1 基础概念

Page Cache 是文件在内存中的缓存结构，属于虚拟文件系统层核心组件。文件读取时优先从 Page Cache 加载数据；写入时数据先存入 Page Cache，再通过回写机制持久化到磁盘。以页为单位存储（常见 4KB），匹配系统内存管理页大小，通过管理文件缓存提升系统 I/O 性能，减少磁盘直接访问。

1.2 核心作用

• 读优化：数据命中 Page Cache 时直接内存读取，规避磁盘 I/O 延迟。
• 写优化：数据先写入 Page Cache 延迟落盘，合并多次写操作，降低磁盘 I/O 压力。

2、内核维护中间层

2.1 硬件关联机制

借助 CPU 硬件缓存加速内存访问，提升 Page Cache 读取效率。
作为内存与磁盘的 “速度缓冲带”，缓解性能差异，降低磁盘读写负担。

2.2 内核维护场景

内存动态管理：根据内存使用情况调整 Page Cache 占用，内存紧张时回收空间。
多进程交互：多进程通过 Page Cache 共享数据，避免重复读盘。
磁盘 I/O 优化：顺序读预读、随机读缓存热点，减少磁盘寻道时间。
数据一致性保障：通过回写机制确保 “脏页” 数据持久化到磁盘。

3、引入 Page Cache 的原因

3.1 读操作

命中时直接内存读取；未命中时从磁盘读取并存入 Page Cache。

3.2 写操作

数据先写入 Page Cache 标记 “脏页”，累积后批量回写磁盘，减少随机写次数。

3.3 系统优化

减少磁盘访问，延长磁盘寿命，释放 CPU 资源。

4 Page Cache 工作流程

4.1 读流程

内核检查 Page Cache 是否存在目标页。
命中直接返回数据；未命中则从磁盘读取，载入后返回。

4.2 写流程

数据写入 Page Cache 并标记为 “脏页”。
满足回写条件时，内核回写线程将脏页数据写入磁盘。

5、Page Cache 写策略

5.1 Write Through（直写策略）

数据写入 Page Cache 同时写入磁盘，保障强一致性，适用于高一致性场景，性能受磁盘限制。

5.2 Write Back（回写策略）

数据先写入 Page Cache 标记脏页，后续批量回写磁盘，减少 I/O 次数，通过内核线程管理回写。

6、Page Cache 可调参数

vm.dirty_background_ratio：触发后台回写的脏页比例阈值（默认 10%）。
vm.dirty_ratio：阻塞进程写操作的脏页比例阈值（默认 20%）。
其他参数：如控制脏页停留时间（vm.dirty_expire_centisecs）、回写间隔（vm.dirty_writeback_centisecs）等。

7、手动释放 Page Cache

命令：
sync：确保脏页写入磁盘。
echo 1/2/3 > /proc/sys/vm/drop_caches：分别释放页缓存、目录项 / 索引节点缓存、全部相关缓存。
注意：释放操作影响业务性能，需谨慎执行。

四、总结

本文先介绍了一下Linux 文件系统数据写入流程，然后着重讲了两个重要的概念，FD和PageCache，了解这两个概念可以更好的帮助我们理解Linux文件系统IO。接下面一篇文章，我将继续补充一些概念。
