Zynq中断

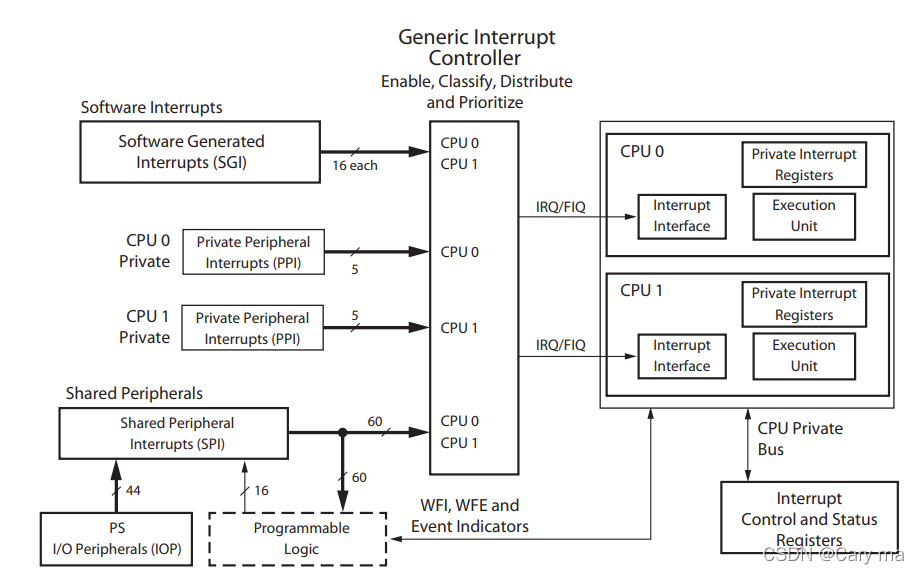

PS 基于 Arm 架构，利用两个 Cortex-A9 处理器 (CPU) 和 GIC pl390 中断控制器。

中断分类：私有外设中断（PPI）、软件生成中断（SGI）、共享外设中断（SPI）。

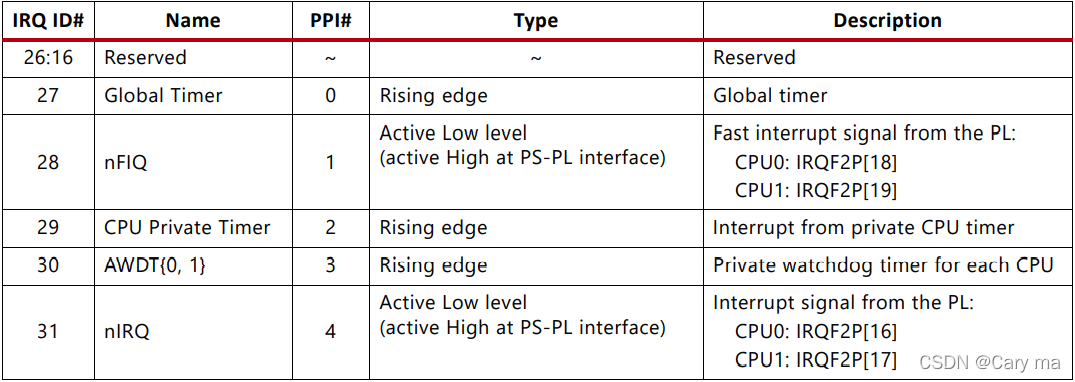

1、私有外设中断（PPI）

        每个CPU都有一组私有外设中断，包括全局定时器、私有看门狗定时器、私有定时器和来自PL的FIQ/IRQ。私有定时器的时钟频率为 CPU 时钟频率的一半。

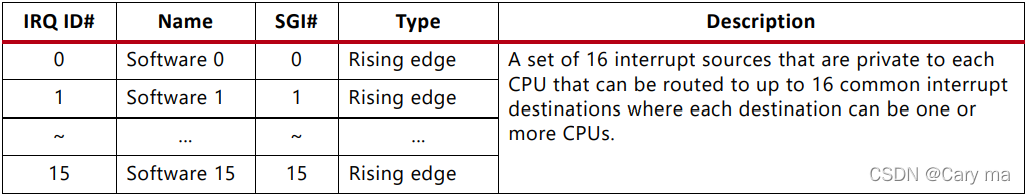

2、软件生成中断（SGI）

        每个 CPU 都可以使用软件生成中断中断自身、另一个 CPU 或两个 CPU。CPU 通过自己的专用总线将 SGI 中断号写入 ICDSGIR 寄存器并指定目标 CPU 来生成 SGI。 每个 CPU 都有自己的一组 SGI 寄存器来生成 16 个软件生成的中断中的一个或多个。

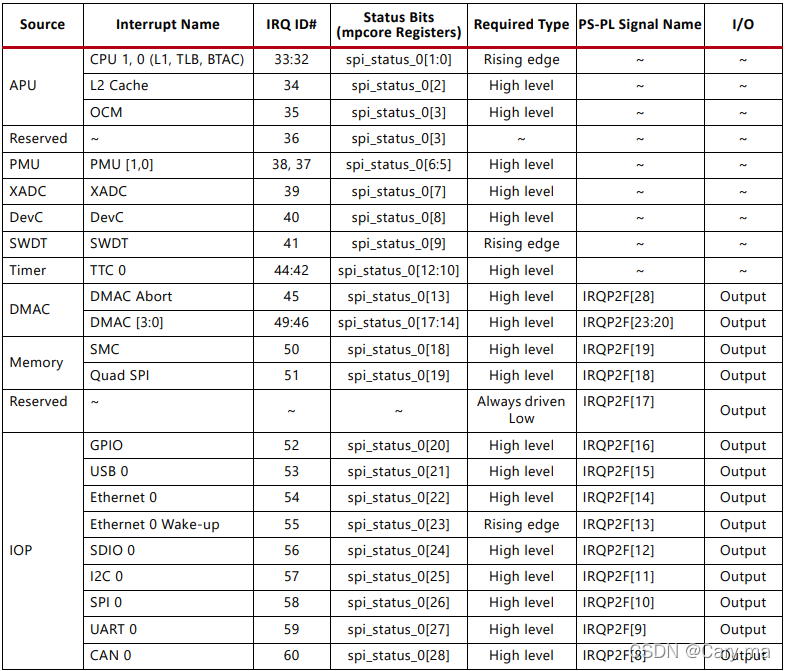

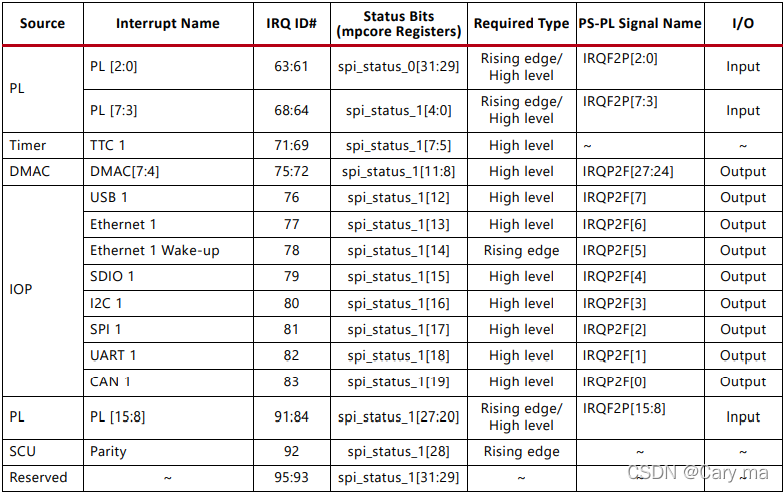

3、共享外设中断（SPI）



         共享外设中断由 PS 和 PL 中的各种 I/O 和存储控制器生成，它们被路由到任一个或两个 CPU， 来自 PS 外设的 SPI 中断也可以路由到 PL。

4、中断优先级

        所有的中断请求，无论是 PPI、SGI 还是 SPI，都分配了一个唯一的 ID 编号，以用于中断控制器的仲裁。 中断分配器保存每个 CPU 的中断挂起列表，并从中选择优先级最高的中断，然后把它发送到 CPU 接 口。如果具有相同优先级的两个中断同时到达，具有最低中断 ID 的会首先被发送。

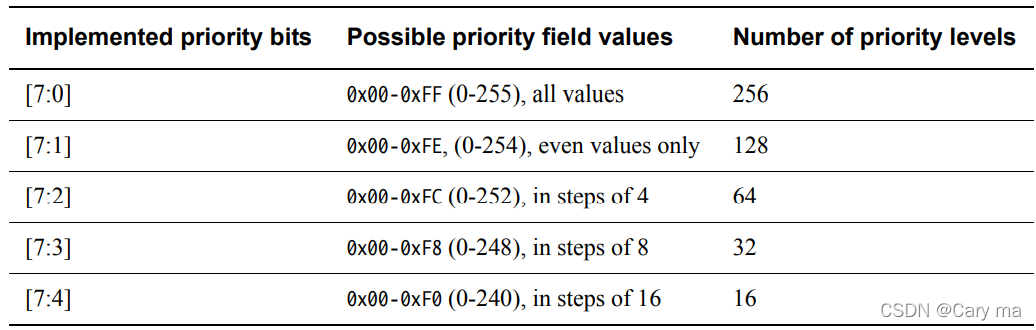

        GIC中断控制器支持最小16级，最大256级优先级，优先级设置值越小，优先级越高。

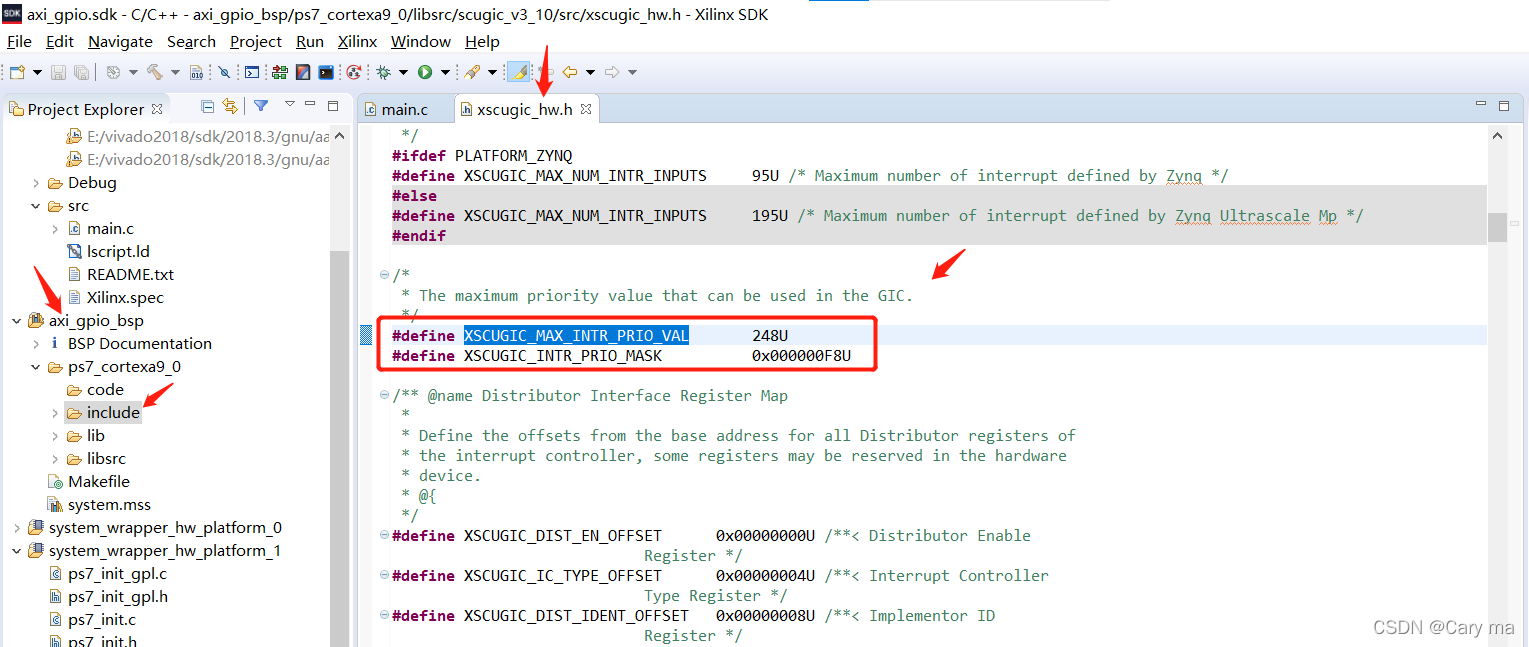

         在SDK中，我们可以通过xscugic_hw.h头文件查看默认情况下的最大优先级等级数量，该参数可根据需要修改。
