UML类图

UML类图

• 基本介绍
  1. UML（统一建模语言）是一种用于软件分析和设计的语言工具，他用于帮助软件开发人员进行思考和记录思路的结果
  2. UML本身是一种符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实、泛化、依赖、组合、聚合等，
  3. 使用UML来建模的常用工具有RationalRose
• eclipse的amterasUML插件的安装
  • 下载对应的jar包下载地址
  • 然后放到eclipse的plugin目录下
  • 重新启动eclipse
  • 之后就可以看到新建一个amterasUML了
• UML类图的分类
  • 用例图（use case）
  • 静态结构图：类图、对象图、包图、组件图、部署图

    类图是描述类与类之间的关系的，是UML图中最核心的

  • 动态行为图：交互图（时序图和协作图）、状态图、活动图
• UML类图

  • 用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系。

  • 类之间的关系：依赖、泛化（继承）、实现、关联、聚合和组合。

  • 举例说明：

      /**
       * 把这个类转化为类图
       * @author Administrator
       *
       */
      public class Person {
      	private Integer id;
      	private String name;
      	public String getName() {
      		return name;
      	}

      	public void setName(String name) {
      		this.name = name;
      	}

      }

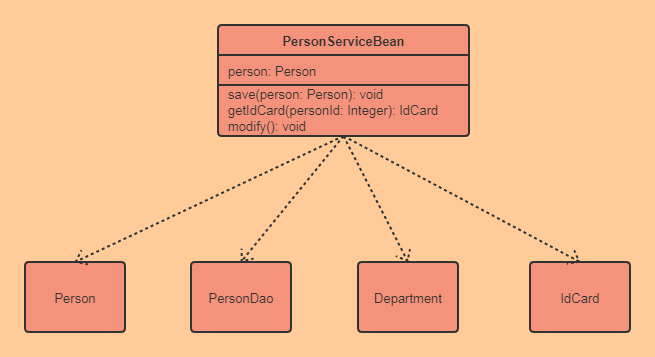

  • 类图————依赖关系

    • 只要是在类中用到了对方，那么他们之间就存在依赖关系。

        public class PersonServiceBean {
        	private Person person;
        	public void save(Person person) {

        	}
        	public IdCard getIdCard(Integer personId) {
        		return null;
        	}
        	public void modify() {
        		Department department=new Department();
        	}
        }
        public class Department{}
        public class IdCard {}
        public class Person {}
        public class PersonDao {}


    • 类图


    • 小结

      1. 只要是在类中用到了对方，那么他们之间就存在依赖关系
      2. 如果是类的成员变量
      3. 如果是方法的返回值
      4. 如果是方法的接收参数
      5. 在方法中用到了该类

  • 类图————泛化

    • 泛化关系实际上就是继承关系，他是依赖的特例

    • 代码

        public abstract class DaoSupport {
        	public void save(Object entity) {}
        	public void delete(Object id) {}
        }
        public class PersonServiceBean extends DaoSupport{}


    • 类图



    • 小结

      1. 泛化关系实际上就是继承关系
      2. 如果A继承了B我们就说A和B之间存在泛化关系

  • 类图————实现

    • 实际上就是B类实现了A类，也是依赖关系的特例

    • 代码

        public interface PersonService {
        	public void delete(Integer id);
        }
        public class PersonServiceBean implements PersonService{
        	public void delete(Integer id) {}
        }


    • 类图



  • 类图————关联关系

    • 关联关系实际上就是类与类之间的联系，他也是依赖关系的特例
    • 关联具有导航性：即双向关系或单向关系
    • 关系具有多重性

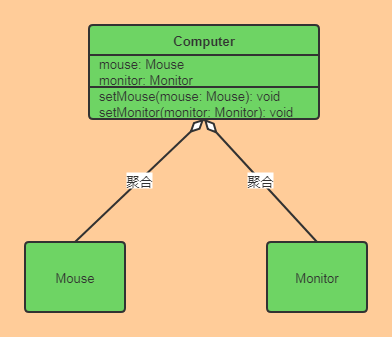

  • 类图————聚合关系

    • 聚合关系表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以它具有关联关系的导航性与多重性。

    • 代码

        public class Computer {
        	private Mouse mouse;
        	private Monitor monitor;
        	public void setMouse(Mouse mouse) {
        		this.mouse = mouse;
        	}
        	public void setMonitor(Monitor monitor) {
        		this.monitor = monitor;
        	}
        }
        public class Mouse {}
        public class Monitor {}


    • 类图



  • 类图————组合关系

    • 组合关系也是整体与部分的关系，但是整体与部分不可分开

    • 代码

        /**
         * 如果认为mouse和monitor是不可分离的东西就把聚合关系升级成为组合关系
         * @author Administrator
         *
         */
        @SuppressWarnings("unused")
        public class Computer2 {
        	private Mouse mouse=new Mouse();
        	private Monitor monitor=new Monitor();;
        }
        @SuppressWarnings("unused")
        class Client{
        	public static void main(String[] args) {
        		Computer2 computer2=new Computer2();
        	}
        }
        public class Mouse {}
        public class Monitor {}


    • 类图
