LVS实现负载均衡的IP-TUN(隧道模式)模式

IP隧道-IP
IP隧道（IP封装）是一种将IP数据报封装到IP数据报中的技术，它允许将预定IP地址的数据报包装并重定向到另一个IP地址，IP封装技术目前通常被地用在外联网，移动IP，IP广播，隧道式主机。

1. ip隧道模式的原理:
   原理过程简述：

1）客户请求数据包，目标地址VIP发送到LB上。

2）LB接收到客户请求包，进行IP Tunnel封装。即在原有的包头加上IP Tunnel的包头。然后发送出去。

3）RS节点服务器根据IP Tunnel包头信息（此时就又一种逻辑上的隐形隧道，只有LB和RS之间懂）收到请求包，然后解开IP Tunnel包头信息，

得到客户的请求包并进行响应处理。

4）响应处理完毕之后，RS服务器使用自己的出公网的线路，将这个响应数据包发送给客户端。源IP地址还是VIP地址（RS节点服务器需要在本

地回环接口配置VIP）

隧道模式的配置
server1作为调度器

2. 环境搭建

ipvsadm -C
清除之前的调度规则
modprobe ipip
加载隧道模块,server1.server2.server3都要加载

3. 添加ip给tunl0,添加规则

      ip addr del 172.25.61.100/24 dev eth0
      ip addr add 172.25.61.100/24 dev tunl0
       ip link set up tunl0        ##启动网卡
      ipvsadm -A -t 172.25.61.100:80 -s rr
      ipvsadm -a -t 172.25.61.100:80 -r 172.25.61.2:80 -i
      ipvsadm -a -t 172.25.61.100:80 -r 172.25.61.3:80 -i
      /etc/init.d/ipvsadm save


4. 关闭内核反向过滤功能

      /etc/init.d/ipvsadm save

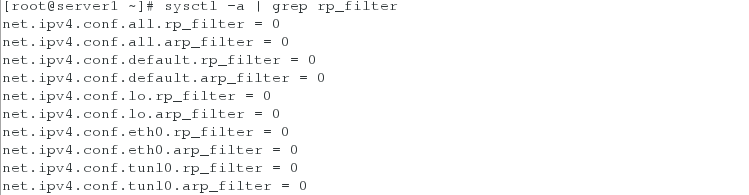

sysctl -a | grep rp_filter
sysctl -w net.ipv4.conf.default.rp_filter=0
sysctl -w net.ipv4.conf.lo.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.conf.tunl0.rp_filter=0

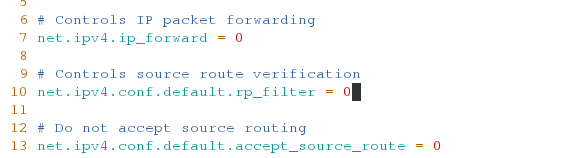

vim /etc/sysctl.conf

rp_filter三个参数的含义:
0:不开启原地址校验
1:开启严格的反向路径校验
2:开启松散的反向路径校验

server2

  ip addr del 172.25.61.100/32 dev eth0
  modprobe ipip
  ip addr add 172.25.61.100/32 dev tunl0
  ip a
  ip link set up tunl0
  ip a
  sysctl -a | grep rp_filter
 sysctl -w net.ipv4.conf.default.rp_filter=0
 sysctl  -w net.ipv4.conf.lo.rp_filter=0
 sysctl -w net.ipv4.conf.eth0.rp_filter=0
 sysctl -w net.ipv4.conf.tunl0.rp_filter=0
 vim /etc/sysctl.conf

server3

	   ip addr del 172.25.61.100/32 dev eth0
	  ip addr add 172.25.61.100/32 dev tunl0
	  ip link set up tunl0
	  sysctl -a | grep rp_filter
	  sysctl -w net.ipv4.conf.default.rp_filter=0
	  sysctl -w net.ipv4.conf.lo.rp_filter=0
	  sysctl -w net.ipv4.conf.eth0.rp_filter =0
	  sysctl -w net.ipv4.conf.eth0.rp_filter=0
	  sysctl -w net.ipv4.conf.tunl0.rp_filter=0
	     vim /etc/sysctl.conf

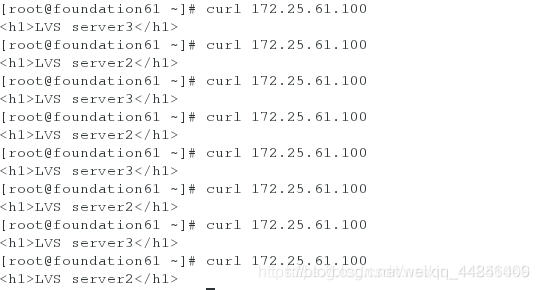

5. 测试:

    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server2</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server2</h1>
