LVS实现负载均衡的DR（直接路由）模式

1. LVS-DR模式：
   1.客户端将访问vip报文发送给LVS服务器；
   2.LVS服务器将请求报文的mac地址改为后端真实服务器的mac地址；
   3.后端真实服务器得到访问报文后进行ip查看，再确认自己有vip之后进行请求处理；
   4.后端真实服务器在处理完数据请求后，直接响应客户端。

2. LVS-DR模式的部署:

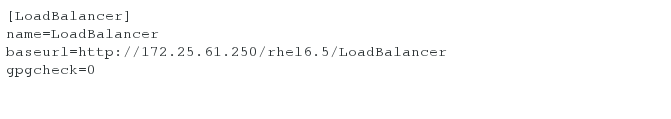

   server1作为调度器，首先配置yum源
   一般的yum源配置不能获得ipvsadm的包

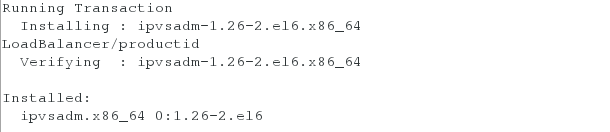

   安装ipvsadm

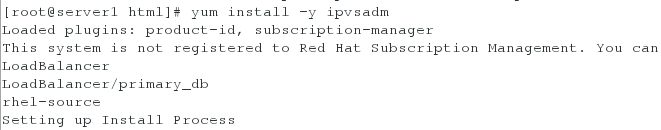

   yum install -y ipvsadm


3. 添加外网ip地址(使客户端通过调度器访问外网)

    ip addr add 172.25.61.100/24 dev eth0


4. 编写调度器规则(让客户端在访问172.25.61.100时 采用轮询调度的方式访问server2和server3)

     ipvsadm -A -t 172.25.61.100:80 -s rr
    ipvsadm -a -t 172.25.61.100:80 -r 172.25.61.2:80 -g
    ipvsadm -a -t 172.25.61.100:80 -r 172.25.61.3:80 -g

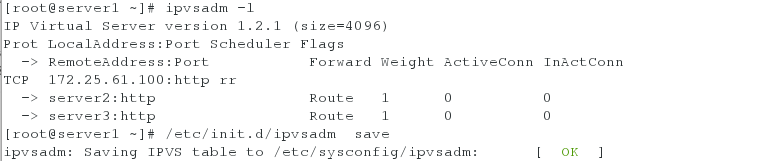

    ipvsadm -l   #查看规则
    保存规则


5. server2和server3作为rs,做以下部署
   1)安装apache服务,撰写默认发布页

    [root@server2 ~]# cat /var/www/html/index.html
    <h1>LVS server2</h1>
    [root@server3 ~]# cat /var/www/html/index.html
    <h1>LVS server3</h1>


2)添加网络

ip addr add 172.25.61.100/32 dev eth0

server2和server3都要添加,子网掩码设置为32是为了与server1之间内网通信,防止恶意攻击

6. 测试

    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server2</h1>


发现的确轮循,但是有一个问题

[root@foundation61 ~]# arp -an | grep 100   ##查看此时mac地址是server2还是server3的
? (172.25.61.100) at 52:54:00:d6:82:c1 [ether] on br0
[root@foundation61 ~]# arp -d 172.25.61.100  ##清楚缓存
[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server2</h1>
[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server2</h1>
[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server2</h1>

[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server2</h1>
[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server2</h1>
[root@foundation61 ~]# arp -an | grep 100
? (172.25.61.100) at 52:54:00:68:00:ef [ether] on br0
[root@foundation61 ~]# arp -d 172.25.61.100
[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server3</h1>
[root@foundation61 ~]# curl 172.25.61.100
<h1>LVS server2</h1>

原因:因为第一次缓存的mac地址是serve2服务器的,清理了mac缓存之后,重新访问的时候缓存到了调度器的mac地址,就可以轮询了,客户端访问的时候,会随机选取服务器

7. 解决办法
   在server2和server3上添加火墙策略

    server2
    yum install arptables_jf -y ##安装
    arptables -A IN -d 172.25.61.100 -j DROP
    arptables -A OUT -s 172.25.61.100 -j mangle --mangle-ip-s 172.25.61.2
    arptables -L #查看火墙策略
    /etc/init.d/arptables _jf save  ##保存火墙策略
    server3
    yum install arptables_jf -y
    arptables -A IN -d 172.25.61.100 -j DROP
    arptables -A OUT -s 172.25.61.100 -j mangle --mangle-ip-s 172.25.61.3
    arptables -L #查看火墙策略
    /etc/init.d/arptables _jf save  ##保存火墙策略


8. 再进行测试

    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server2</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server2</h1>
    [root@foundation61 ~]# arp -d 172.25.61.100
    [root@foundation61 ~]# arp -d 172.25.61.100
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server2</h1>
    [root@foundation61 ~]# curl 172.25.61.100
    <h1>LVS server3</h1>


好了,这下访问的时候就可以访问到调度器了,不会出现随机缓存的情况了
