该博客介绍了如何利用MSP430微控制器通过DS18B20采集温度数据，并通过CC2540无线模块进行串口透传到上位机。详细阐述了CC2540的主从配置、DS18B20的工作流程和MSP430的UART通信。源码包含CC2540与MSP430配合DS18B20的实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实现功能：MSP430通过DS18B20采集到温度信息，并通过串口发送到CC2540，CC2540中写入主从一体程序，另一只CC2540作为主机连接上位机，通过串口将接收到的温度信息透传给上位机。

源码： CC2540主从一体+MSP430DS18B20源码.rar

1.CC2540主从一体串口透传配置

连接流程

主从机通过数据线连接电脑，打开串口调试助手，波特率设置9600，数据位8，停止位1校验none，选中发送新行
输入AT，如果应答OK，代表CC2540与上位机连接成功

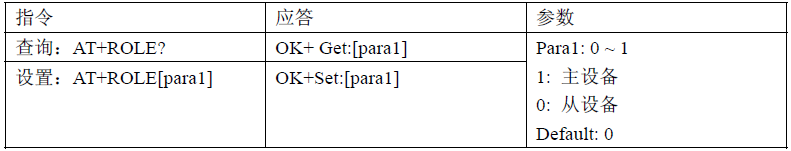

刷写程序后，默认都是从机，可通过AT+ROLE?查询，返回结果为OK+Get：其后跟1为主设备，跟0为从设备，通过AT+ROLE2指令配置为从机，应答结果为OK+Set0
主机可使用AT+ROLE1指令配置为主机，应答结果为OK+Set1
从机端通过AT+ADDR查询从机MAC地址，记录下来

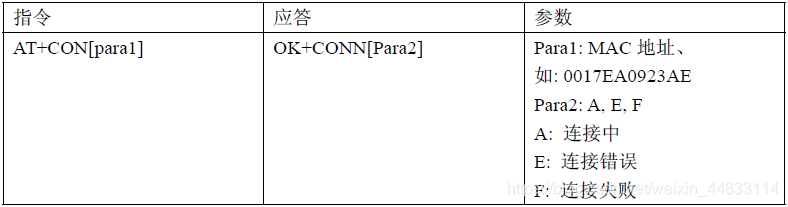

主机端通过AT+CON后面跟从机的MAC地址，实现主从互连。上位机收到应答OK+CONNA表示连接中，初次连接时间约3s，之后会自动连接，连接速度非常快，时间长度未测量。主从连接后，将实现透传功能，此时AT指令失效。主机记录与从机的连接后，如果需要连接新的从机，需要在主机端用AT+CLEAR指令清除主设备配对信息。

PS

通过指令AT+BAUD其后跟0~4配置波特率，默认为9600。
通过AT+MODE其后跟0或1设置工作模式，0为开启串口透传，1为关闭串口透传，默认是开启的。
从机端通过AT+IMME?查询工作类型，通过AT+IMME后跟0或1设置工作类型，0表示立即工作，1表示等待AT+CON或AT+CONNL命令，AT+CONNL表示连接最后一次连接的从设备。

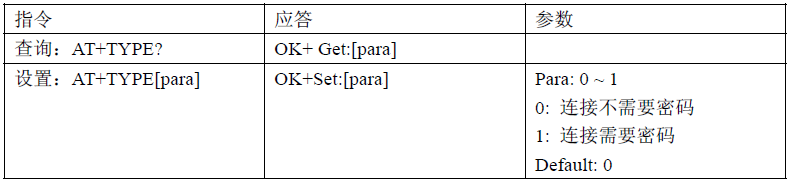

主从机端可通过AT+TYPE1指令和AT+PASS其后跟6位密码设置配对密码，如此只有密码配对成功的两个主从机可互连。此功能未测试。
通过AT+TCON其后跟6位数字设置主机尝试连接时间，该时间是主机上电后进行连接尝试的时间，超时后会进入自动搜索状态。该时间单位为ms，不可设置太小，否则会影响模块正常工作。
其他功能未测试。

2.DS18B20

参考链接：
1.DS18B20视频教程
 2.DS18B20教程优快云
 3.MSP430L单片机系列入门

总结DS18B20的工作流程：

1.初始化（每次读写操作前都要进行初始化）

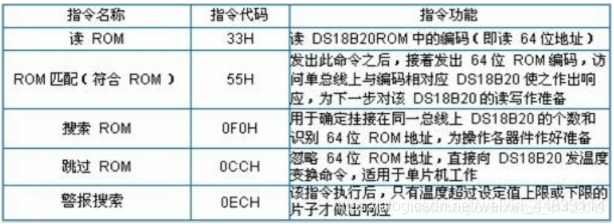

2.主机向DS18B20发送ROM指令0xCC，跳过ROM地址，直接发温度变换指令
在这里插入图片描述
3.初始化

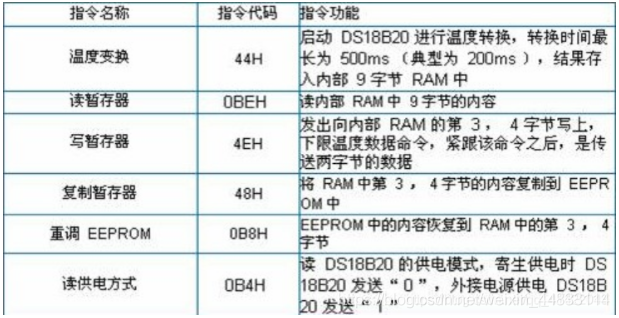

4.主机向DS18B20发送存储器指令0x44，启动DS18B20温度转换，注意转换需消耗200ms典型值的时间

5.初始化
6.主机向DS18B20发送存储器指令0xBE，此时可逐位读取RAM中的温度数据，注意是先读低8位，后读高8位。

DS18B20工作阶段细节分析

本实验中将DS18B20单总线输出端接到了MSP430的P1.7脚。

1.初始化

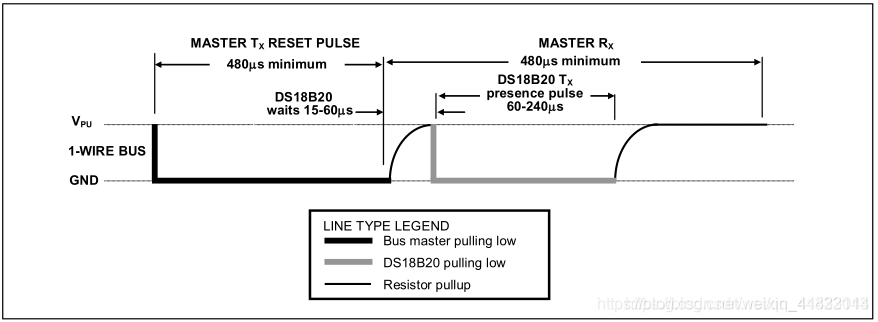

初始化时序：
在这里插入图片描述
主机首先发出一个最少480微秒的低电平脉冲，然后释放总线变为高电平，并在随后的480微秒时间内对总线进行检测，如果有低电平出现说明总线上有器件已做出应答。若无低电平出现一直都是高电平说明总线上无器件应答。

做为从器件的DS18B20在一上电后就一直在检测总线上是否有至少480微秒的低电平出现，如果有，在总线转为高电平后等待15-60微秒后将总线电平拉低60-240微秒做出响应存在脉冲，告诉主机本器件已做好准备。若没有检测到就一直在检测等待。

MSP430源码如下：（Error返回值后面要用到）

unsigned char Init_18B20(void)
{


    unsigned char Error;

    _DINT();

    DQ0;//拉低总线
    DelayNus(500);//延迟500us
    DQ1;//释放总线
    DelayNus(55);//延迟55us
    P1DIR &=~ BIT7;//将P1.7设置为输入，
    _NOP();//延迟1us

    if(P1IN & BIT7)      //DS18B20未将总线拉低，初始化失败
    {


        Error = 1;
        P1DIR |= BIT7;
    }
    else                //DS18B20将总线拉低，初始化成功
    {


        Error = 0;
        P1DIR |= BIT7; //将P1.7设置为输出
        DQ1;           //释放总线
    }

    _EINT();

    DelayNus(400)
