西门子S7_1200-数字显示

一、S7-1200的IP地址分配和主程序编写

IP地址的分配

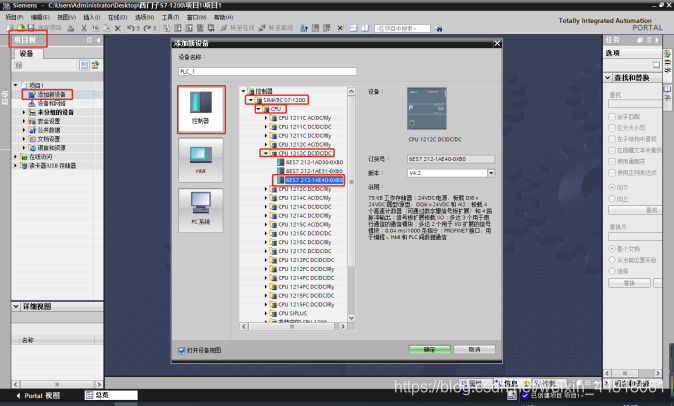

打开博途，创建新项目，打开项目视图，双击在项目树中的添加新设备，选择PLC的型号，点击确定，如下图。

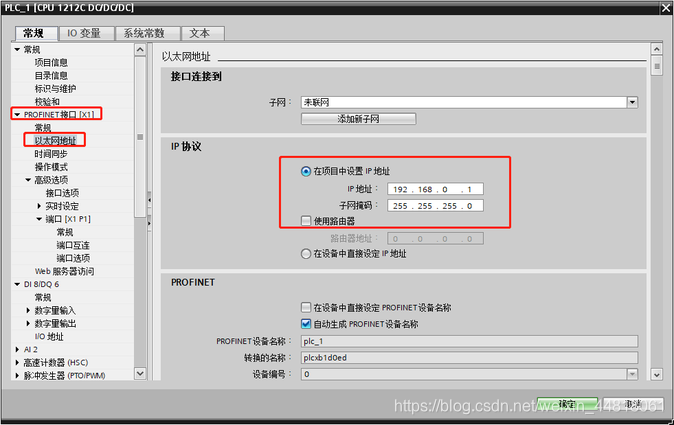

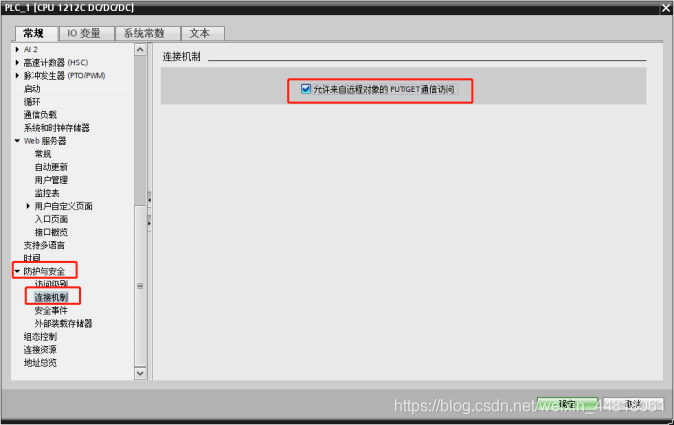

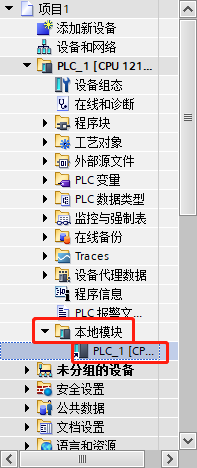

然后在本地模块中找到创建的PLC，右键选择属性，按下图修改IP地址和勾选连接机制。

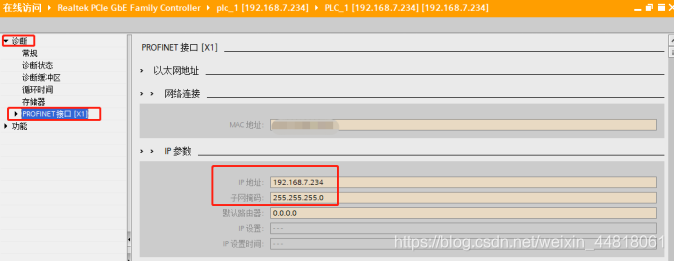

接着按下图所示，在在线访问中找到PlC设备，点击在线和诊断，修改PLC的IP地址和本地模块一致。

主程序的编写

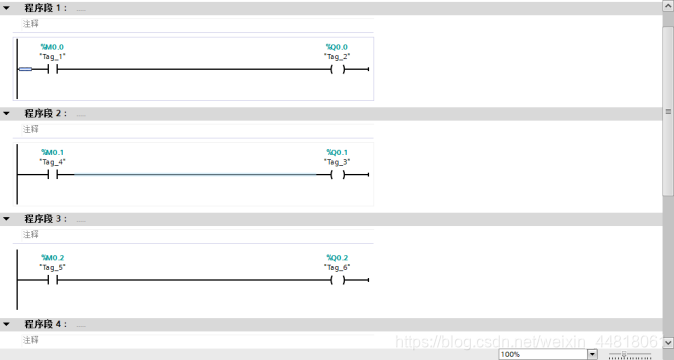

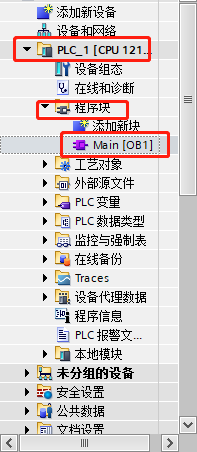

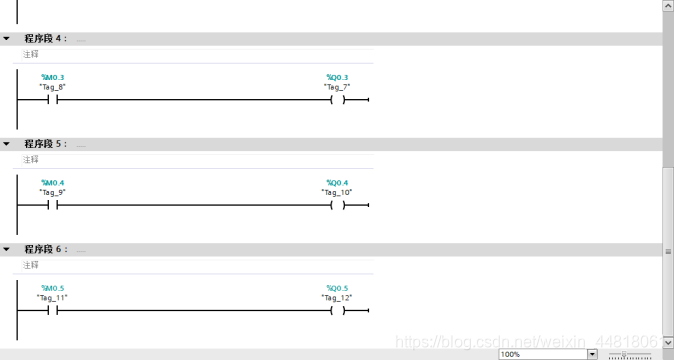

双击程序块中的Main，写入程序，实质上我们只需要控制Q点的通断，但因为Q点可读不可写的原因，我们需要用6个M点来控制6个Q点的状态，如下图。

最后下载到PLC中。

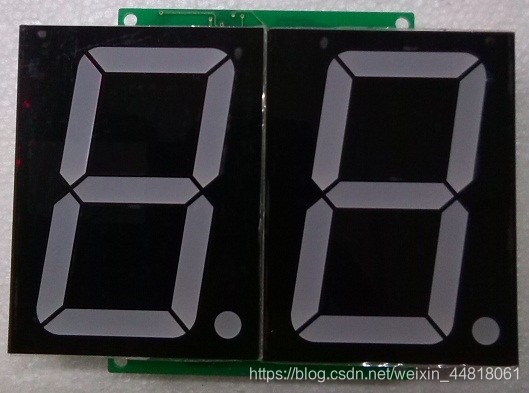

二、数码管的说明

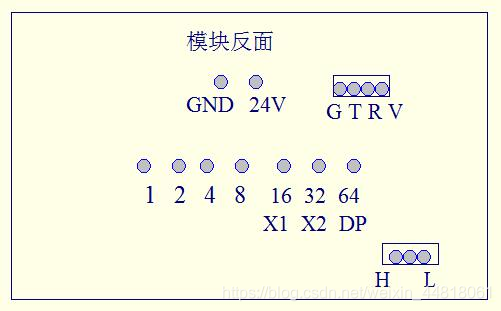

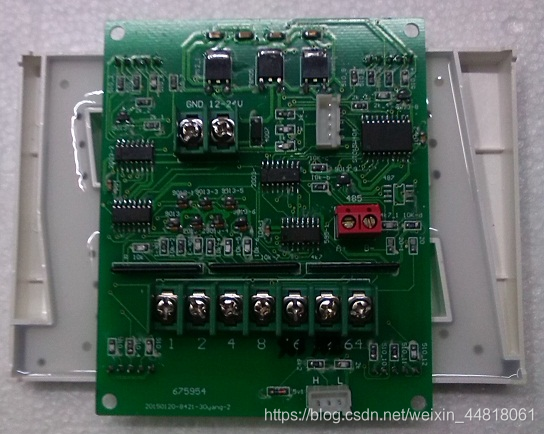

数码管默认扫描锁存方式，能够节省PLC端口，2位扫描锁存，1248+x1、x2，+DP(小数点，没使用所有不接)，可短接GT改为7位二进制静态输入功能，即1 2 4 8 16 32 64，静态端口使用较多，因此这里选择动态显示。

数码管从左到右一次接PLC的Q0.0-Q0.5，即Q0.0控制点1，Q0.1控制点2，以此类推。

这里我们用的是动态显示，数码管要显示两位数字，则要先显示其中一位，再显示另一位，然后两位数字在很快的频率中不停亮灭，肉眼看起来就和静态一样，显示通断表如下。

比如要显示12，总共要发送4次请求，首先十位显示1（需要4个点，M03-M00为0001）然后第5位即M04需要先置1再置0，便能将1记录下来并显示；个位同理，显示2（M03-M00为0010）然后第6位即M05需要先置1再置0，将2记录下来并显示。

对M05-M00发送 010001 -→ 000001 -→ 100010 -→ 000010 就能显示数字12了。

三、海创微联的部署

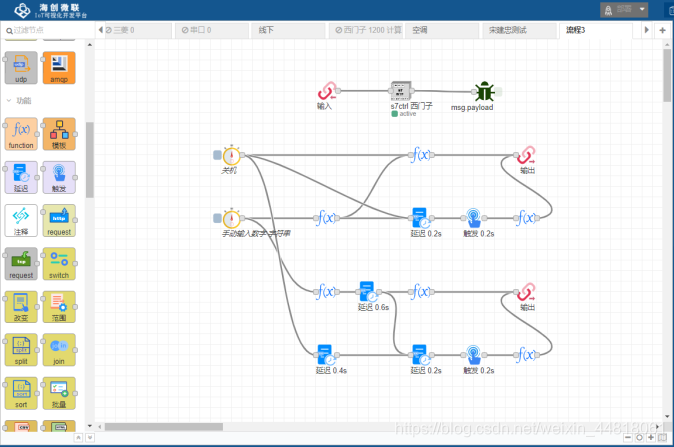

总体结构如下图所示，复用程序附在本节结尾，导入即可快速复用。

控件介绍
S7 ctrl

S7 ctrl控件用于将数据写入西门子PLC，具体配置如下。
标识符和功能名称不使用小数点，地址为M0.0-M0.5，值类型为布尔型，参数为写入的数据（如M0.0参数写0为断开，1为闭合），不填默认为0或根据上个节点发送的msg.payload决定。
