BGP第一次实验

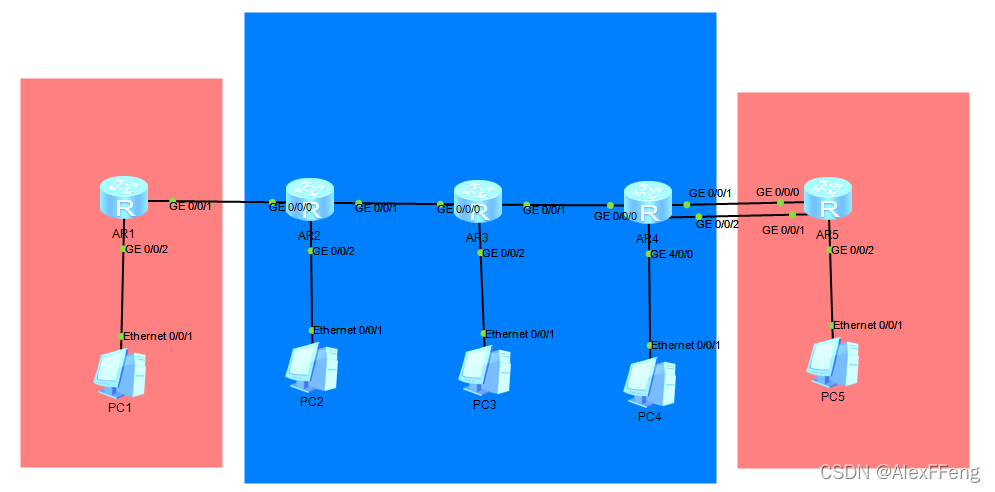

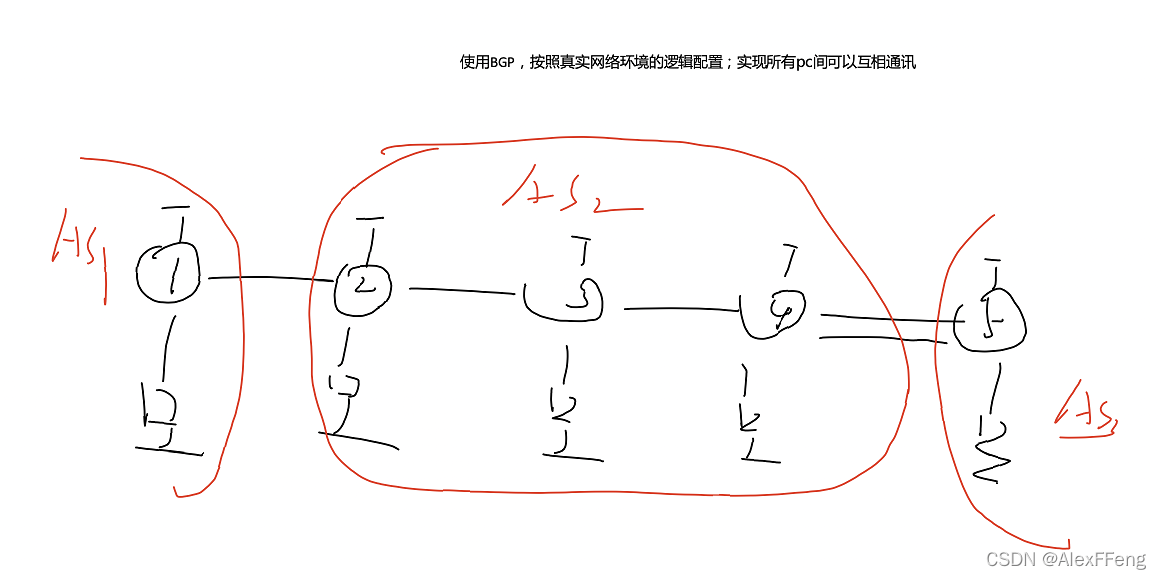

BGP实验

接口环回IP配置：

R1：

int g0/0/1
ip add 12.1.1.1 24
int g0/0/2
ip add 10.1.1.1 24
int l0
ip add 1.1.1.1 24

R2：

int g0/0/0
ip add 12.1.1.2 24
int g0/0/1
ip add 23.1.1.1 24
int g0/0/2
ip add 20.1.1.1 24
int l0
ip add 2.2.2.2 24

R3：

int g0/0/0
ip add 23.1.1.2 24
int g0/0/1
ip add 34.1.1.1 24
int g0/0/2
ip add 30.1.1.1 24
int l0
ip add 3.3.3.3 24

R4：

int g0/0/0
ip add 34.1.1.2 24
int g0/0/1
ip add 45.1.1.1 24
int g0/0/2
ip add 54.1.1.1 24
int g4/0/0
ip add 40.1.1.1 24
int l0
ip add 4.4.4.4 24

R5：

int g0/0/0
ip add 45.1.1.2 24
int g0/0/1
ip add 54.1.1.2 24
int g0/0/2
ip add 50.1.1.1 24
int l0
ip add 5.5.5.5 24

AS2内部运行OSPF

R2：

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 20.1.1.1 0.0.0.0
  network 23.1.1.1 0.0.0.0

R3：

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.2 0.0.0.0
  network 30.1.1.1 0.0.0.0
  network 34.1.1.1 0.0.0.0

R4：

ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 34.1.1.2 0.0.0.0
  network 40.1.1.1 0.0.0.0

R1R2之间运行EBGP

R1:

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2

R2：

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1

R2R3之间运行IBGP

R2：

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

R3：

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

R3R4之间同样：

R3：

[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0

R4：

[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0

因为R4环回到R5环回是没有路由的，所以写一条静态

R4：

[r4]ip route-static 5.5.5.0 24 45.1.1.2
[r4]ip route-static 5.5.5.0 24 54.1.1.2

R5：

[r5]ip route-static 4.4.4.0 24 45.1.1.1
[r5]ip route-static 4.4.4.0 24 54.1.1.1

有路由才能建邻

R4：

[r4]bgp 2
[r4-bgp]peer 5.5.5.5 as-number 3
[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0

R5：

[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0

但E之间TTL=1，所以我们去修改

R4：

[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

R5：

[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2

R1：

[r1]ip route-static 2.2.2.0 24 12.1.1.2

R2：

[r2]ip route-static 1.1.1.0 24 12.1.1.1

现在我们将用户网段从R1宣告出去：

R1:

[r1]bgp 1
[r1-bgp]network 10.1.1.0 24

R2:把路由给3的时候下一跳属性改为自己

[r2-bgp]peer 3.3.3.3 next-hop-local

4还是没有BGP表，在2上与4建邻

R2:

[r2-bgp]peer 4.4.4.4 as-number 2
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

R4：

[r4]bgp 2
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

R2：

[r2-bgp]peer 4.4.4.4 next-hop-local

这时4上的bgp路由最优了，5也是，现在去宣告5的用户网段

R5：

[r5-bgp]network 50.1.1.0 24

在R4上针对邻居修改下一跳

[r4-bgp]peer 3.3.3.3 next-hop-local
[r4-bgp]peer 2.2.2.2 next-hop-local

目前R1R5用户网段已通，现在去做R2R3R4的用户网段

R2：

[r2-bgp]network 20.1.1.0 24

R3：

[r3-bgp]network 30.1.1.0 24

R4：

[r4-bgp]network 40.1.1.0 24

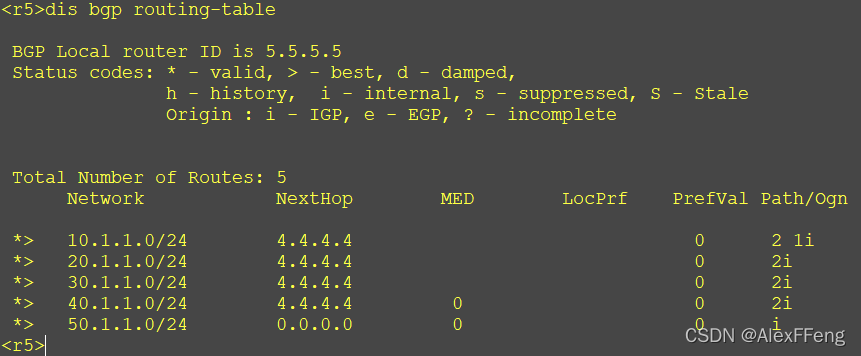

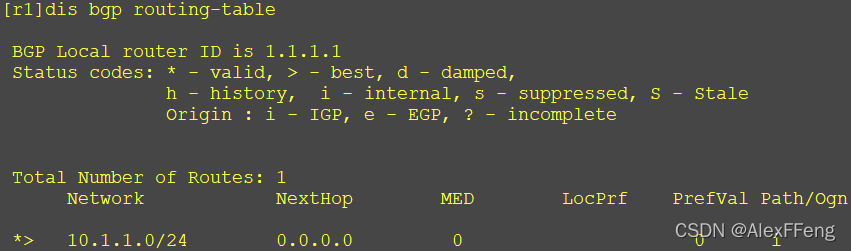

再去查看R1R2R3R4R5的BGP路由表发现所有用户网段都齐了

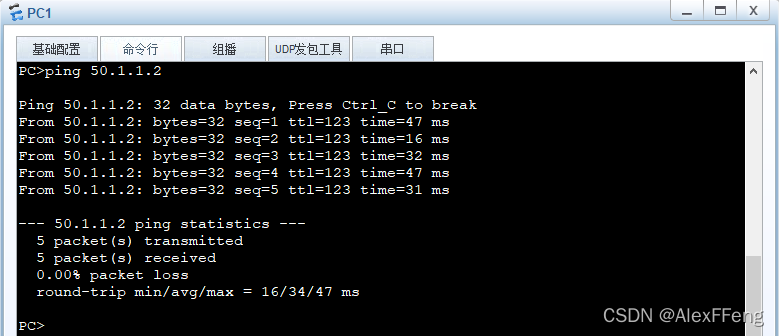

用PC1区ping任意PC的IP地址：

实验完成！
