CV入门赛事：街景字符编码识别-03-卷积神经网络CNN

1.CNN介绍

• 卷积神经网络的创始人是着名的计算机科学家Yann LeCun，目前在Facebook工作，他是第一个通过卷积神经网络在MNIST数据集上解决手写数字问题的人。
• CNN是解决图像分类、图像检索、物体检测和语义分割的主流模型。
• 其每一层由众多的卷积核组成，每个卷积核对输入的像素进行卷积操作，得到下一次的输入。随着网络层的增加，卷积核会逐渐扩大感受野，并缩减图像的尺寸。
• CNN是一种端到端（End to End）思路，输入的是图像像素。并不涉及到具体的特征提取和构建模型的过程，也不需要人工参与。

1.1CNN模型基本概念

1.1.1卷积层（Convolution）

1.1.1.1滑动窗口（过滤器filter/卷积核）

1.卷积核具有长、宽、深三个维度，在，在CNN的每一个卷积层中，长、宽都是人为指定的，长X宽也被称为卷积核的尺寸，常用的尺寸为3X3、5X5等；
2.卷积核的深度与当前图像的深度（feature map的张数）相同，所以指定卷积核时，只需要指定长和宽两个参数。灰度图像的feature map张数为1；图像为grb格式，feature map为3.

如下图所示，我们创建一个用于边缘检测的3X3卷积核：

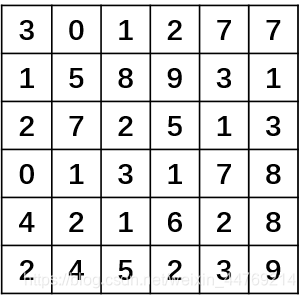

假设目标为6X6的灰度图像，如下图所示，

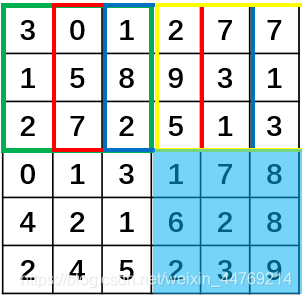

则当进行卷积计算时，卷积核先从图像像素矩阵的从左至右，然后逐排进行卷积运算。卷积核每移动一次，卷积核就会与feature map上对应的区域进行卷积运算，每次都会得到一个数字。这里会涉及到卷积核每次移动的步长，如下图所示：卷积核每次移动的步长为1。图中,绿色框、红色框、蓝色框、黄色框分别代表卷积核在feature map第一行移动时的示意图。最终来到右下角

上述过程完之后，可以得到一张4X4的图像。以左上角的-5为例，说明一下计算过程。该值对应于上图中的绿色框区域与卷积核卷积计算所得。则 3x1+1x1+2x1+0x0+5x0+7x0+1x（-1）+8x（-1）+2x（-1）=-5
其余同理

如上所示，通过一个3x3的过滤器来对6x6的图像进行卷积，得到了一幅4x4的图像。假设输入的图像大小为$n\ast n$,过滤器的大小为$f\ast f$，输出的图像大小为$(n-f+1)\ast (n-f+1)$
这样做有如下缺点：

1. 可以看到，这样做，卷积图像的大小会不断缩小，
2. 图像左上角的元素只被一个输出所使用，所以图像的边缘像素在输出中采用较少，也就意味着我们丢掉了很多图像边缘的信息。
   为了解决以上两个问题，引入了Padding操作。

1.1.1.2 Padding操作

也就是在图像卷积操作之前，沿着图像边缘用0进行填充。这里面会涉及到填充的宽度。

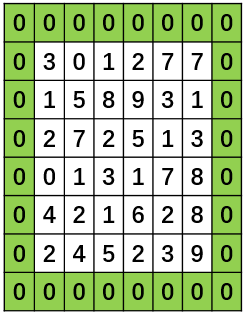

对于上面那个例子，卷积核3x3，图像6x6，卷积出来4x4。如果进行padding，宽度为1，则图像就会变为8x8,如下所示(绿色部分代表padding层)

这样我们就可以保证卷积之后的输出图像和输入图像一样大。
panding有两种模式：
1） Valid: no padding
2) Same: 输出图像和输入图像一样大。此时计算公式为：
$（n+2p-f）\ast （n+2p-f）$

1.1.1.3 卷积步长（stride）

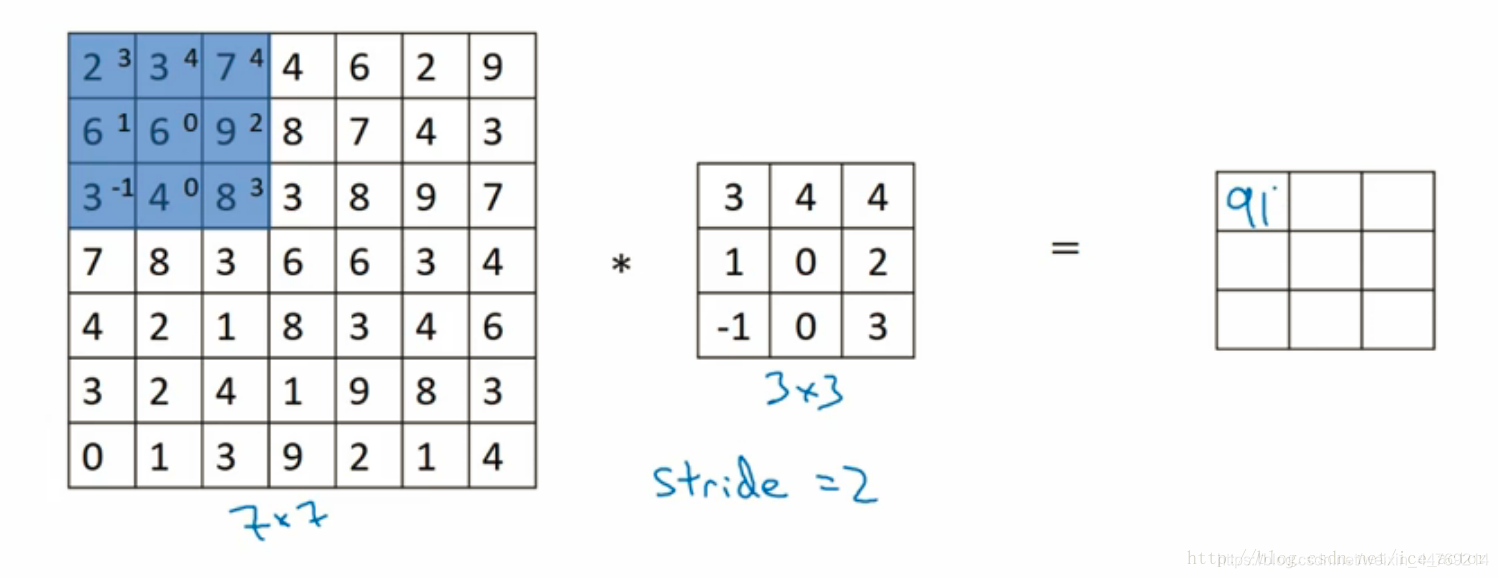

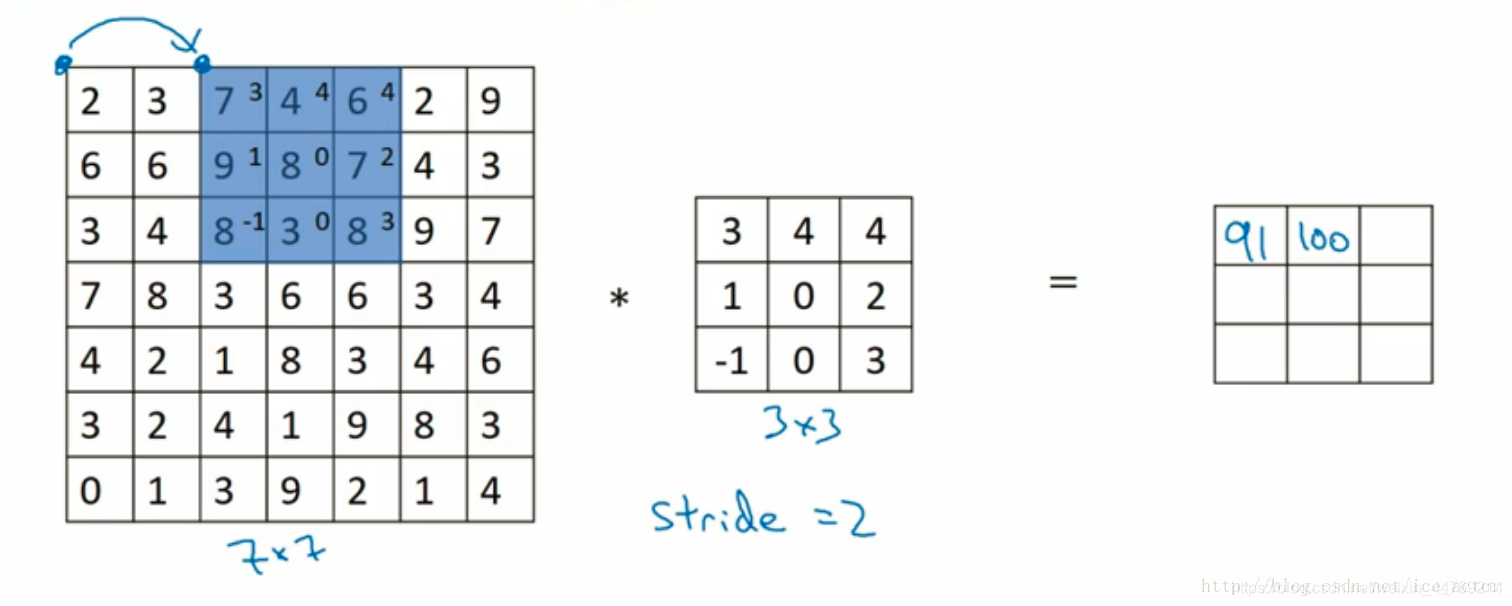

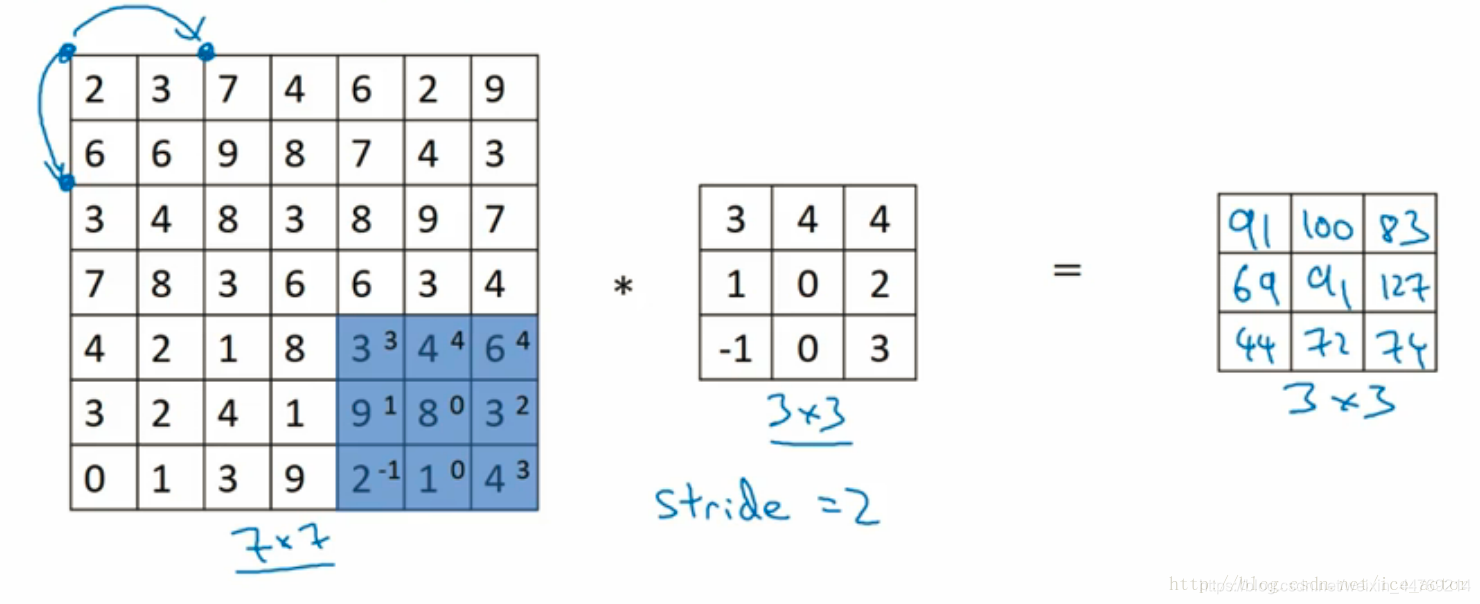

卷积步长是指过滤器在图像上滑动的距离，前面计算输出图像尺寸时，默认步长都是1。如果卷积步长为2，则卷积计算过程为：



加入步长$s$之后，卷积后图像大小的通用计算公式为：
输出图像大小为:$\lfloor (\frac{n+2p-f}{s}+1))\rfloor \ast \lfloor (\frac{n+2p-f}{s}+1)\rfloor$，$\lfloor \rfloor$表示向下取整

1.1.1.4彩色图像的卷积

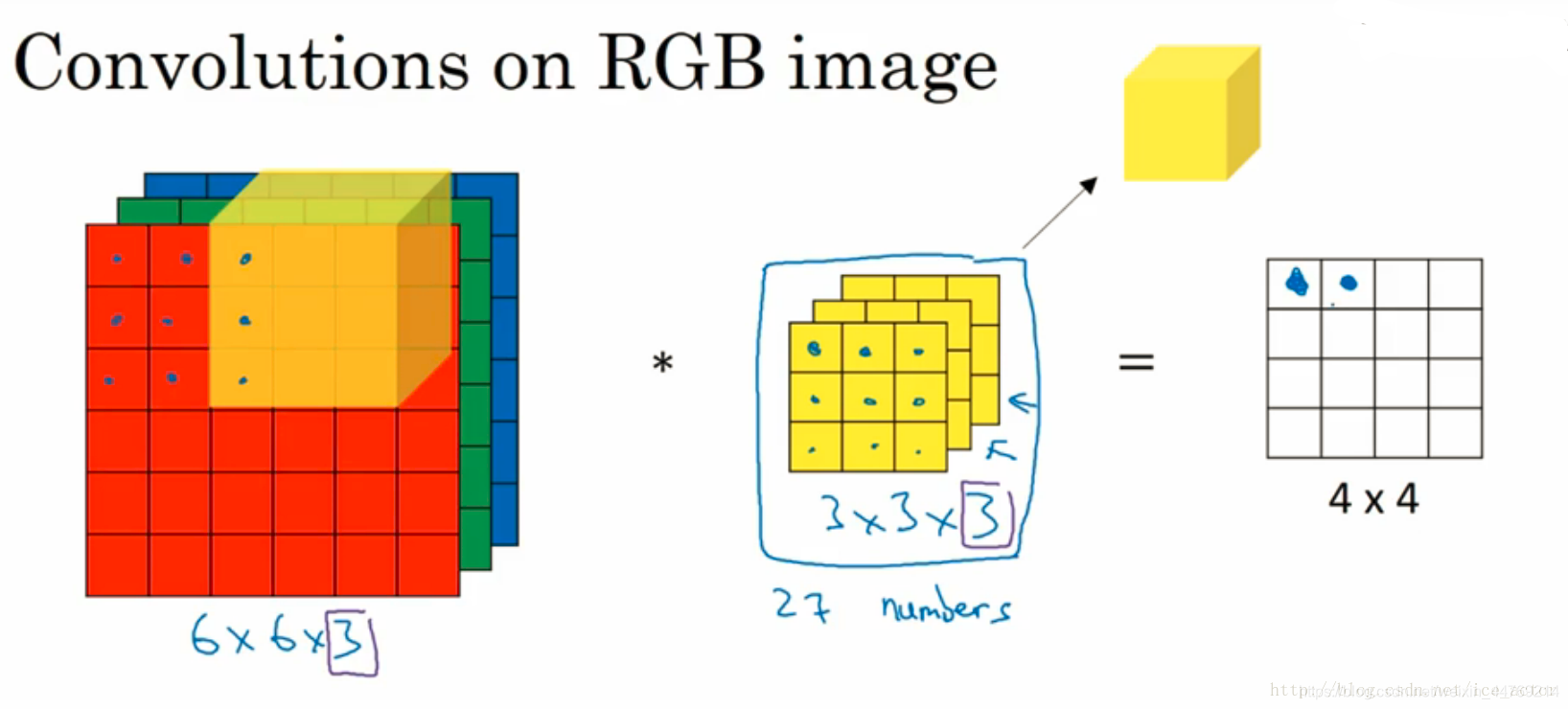

上面讲的都是灰度图像，feature map为1.当需要在RGB图像上进行卷积，卷积核的大小不再是3x3，而是3x3x3，最后的3为通道数（channels）。卷积生成图像中每个像素值为333过滤器对应位置和图像对应位置相乘累加，过滤器依次在RGB图像上滑动，最终生成图像大小为44。

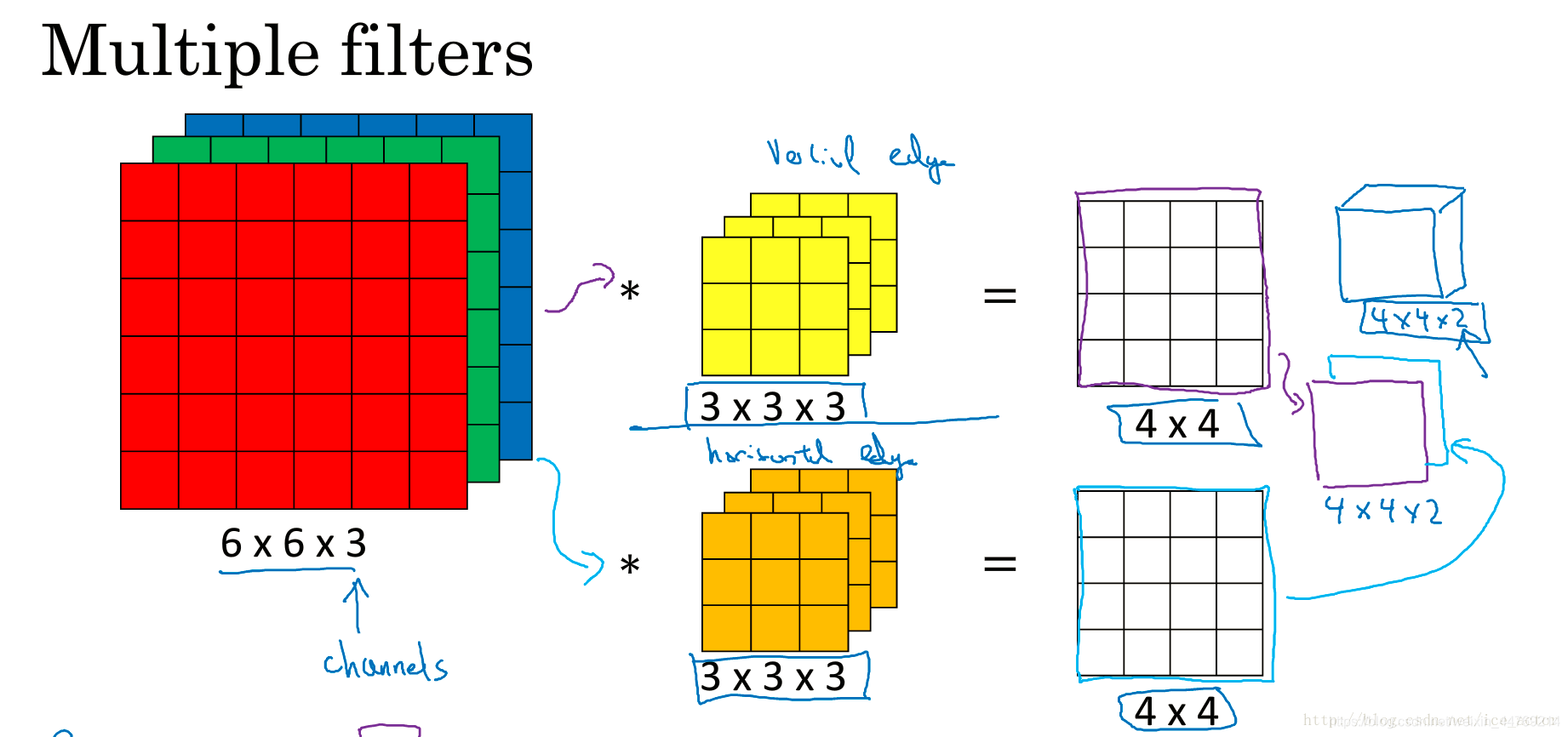

另外一个问题是，如果我们在不仅仅在图像总检测一种类型的特征，而是要同时检测垂直边缘、水平边缘、45度边缘等等，也就是多个过滤器的问题。如果有两个过滤器，最终生成图像为442的立方体，这里的2来源于我们采用了两个过滤器。如果有10个过滤器那么输出图像就是44*10的立方体。

1.1.2池化层（Pooling）

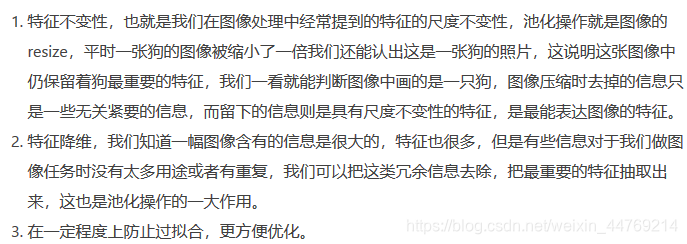

池化层夹在连续的卷积层中间，用于压缩数据和参数的量，减小过拟合。
具体展开：

1.1.2.1 最大池化（Max pooling）

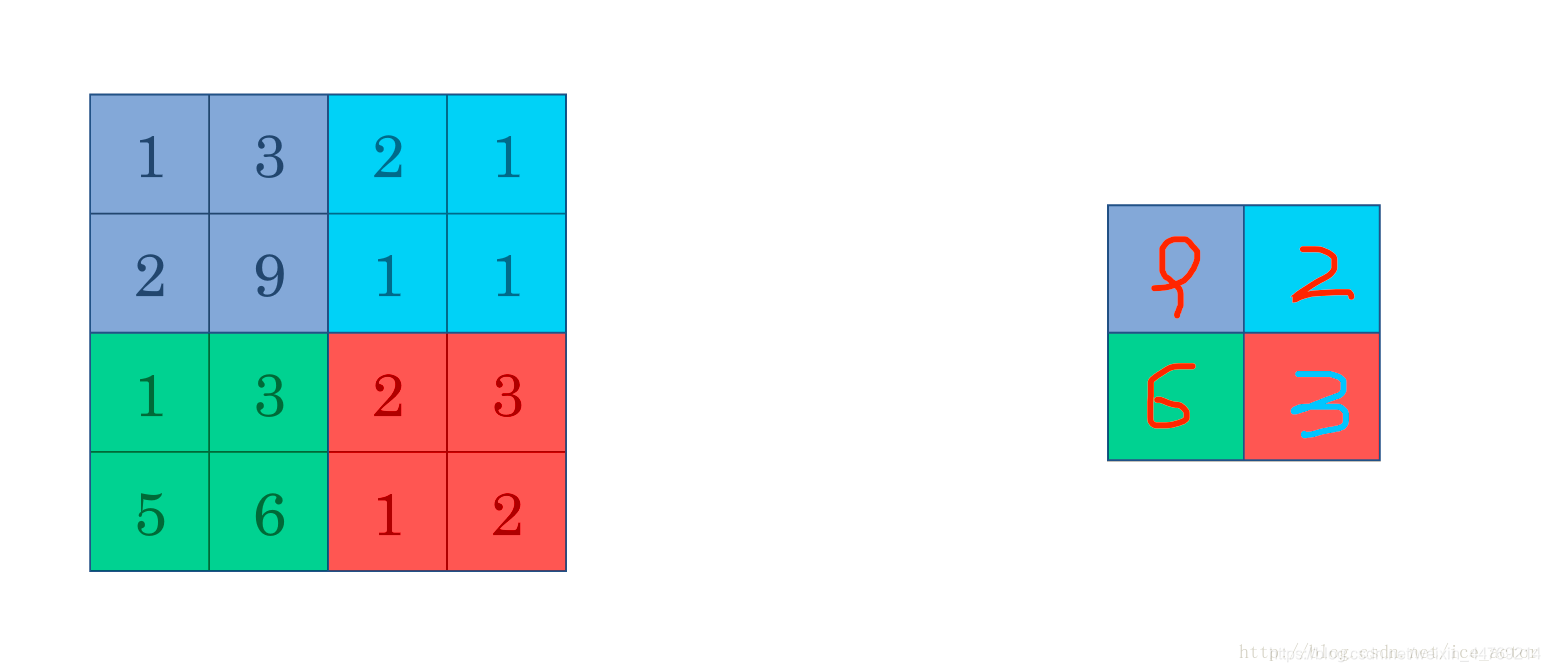

最大池化思想很简单，以下图为例，把44的图像分割成4个不同的区域，然后输出每个区域的最大值，这就是最大池化所做的事情。其实这里我们选择了22的过滤器，步长为2。在一幅真正的图像中提取最大值可能意味着提取了某些特定特征，比如垂直边缘、一只眼睛等等。

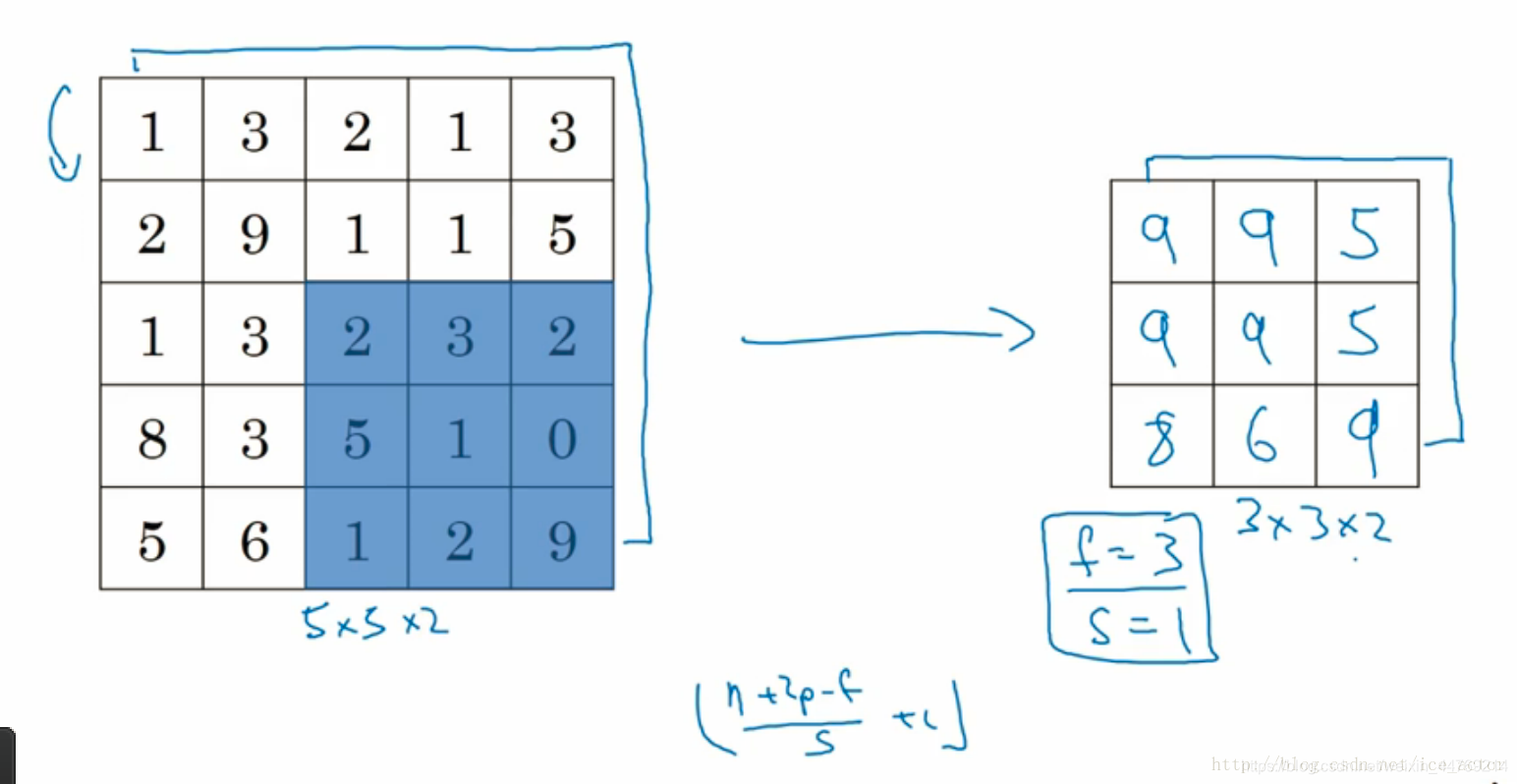

以下是一个过滤器大小为3*3，步长为1的池化过程，具体计算和上面相同，最大池化中输出图像的大小计算方式和卷积网络中计算方法一致，如果有多个通道需要做池化操作，那么就分通道计算池化操作。

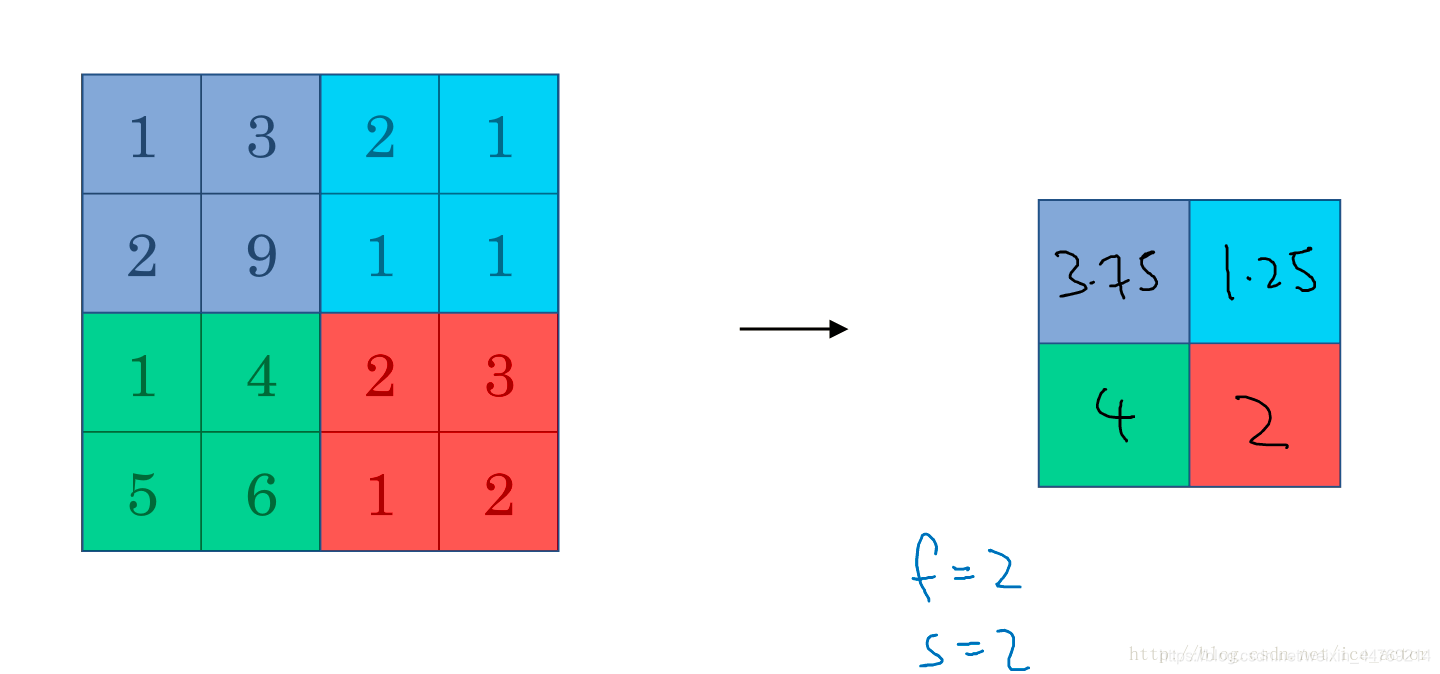

1.1.2.2平均池化

其计算的是区域内的平均值，日常应用中，使用UI多的还是最大池化。

池化的超参数：步长、过滤器大小、池化类型最大池化or平均池化

1.1.3激励层（activation function）

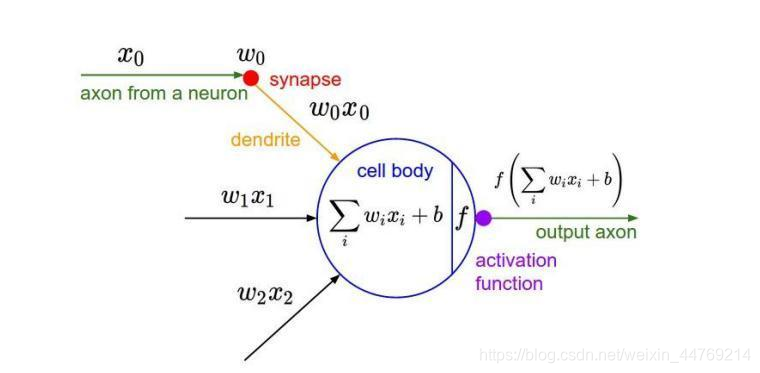

即非线性激活函数（non-linear activation function），把卷积层输出的结果作出非线性映射。

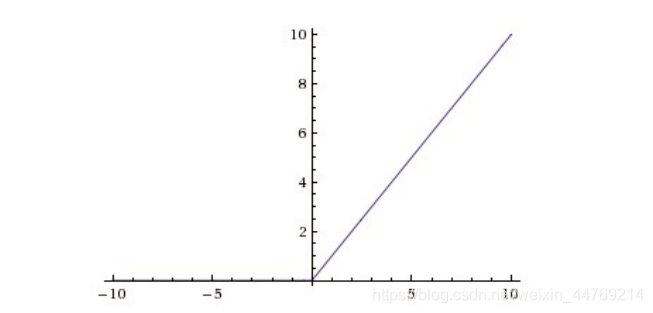

CNN采用的激励函数一般为ReLU(The Rectified Linear Unit/修正线性单元)，它的特点是收敛快，求梯度简单，但较脆弱，图像如下。

激励层的实践经验：
①不要用sigmoid！不要用sigmoid！不要用sigmoid！
② 首先试RELU，因为快，但要小心点
③ 如果2失效，请用Leaky ReLU或者Maxout
④ 某些情况下tanh倒是有不错的结果，但是很少

1.1.4全连接层(fully connected layer,简称FC)

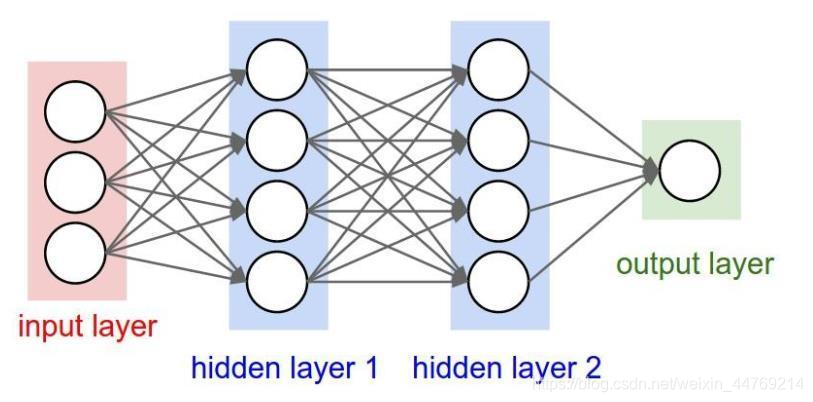

两层之间所有神经元都有权重连接，通常全连接层在卷积神经网络尾部。也就是跟传统的神经网络神经元的连接方式是一样的：

2.主流CNN模型

•LeNet，这是最早用于数字识别的CNN
•AlexNet， 2012 ILSVRC比赛远超第2名的CNN，比
•LeNet更深，用多层小卷积层叠加替换单大卷积层。
•ZF Net， 2013 ILSVRC比赛冠军
•GoogLeNet， 2014 ILSVRC比赛冠军
•VGGNet， 2014 ILSVRC比赛中的模型，图像识别略差于GoogLeNet，但是在很多图像转化学习问题(比如object detection)上效果奇好

3.使用 Pytorch构建CNN模型

3.1 CNN的一般结构

1. 输入层 Input
2. 【 【卷积层Conv -> RELU】* N ->池化POOl】
3. 【FC -> RELU】*K
4. FC

3.2 代码

#导入需要的包
import torch.nn as nn

#定义网络结构
class MyCNN(nn.Module):
    def __init__(self):
        super(MyCNN,self).__init__()
        ##CNNq提取特征模块
        self.cnn = nn.Sequential(
            nn.Conv2d(3,16,kernel_size=(3,3),stride=(2,2)),
            nn.ReLU(),
            nn.MaxPool2d(2),
            nn.Conv2d(16,32,kernel_size=(3,3),stride=(2,2)),
            nn.ReLU(),
            nn.MaxPool2d(2),
        )
        self.fc1 = nn.Linear(32*3*7,11)
        self.fc2 = nn.Linear(32*3*7,11)
        self.fc3 = nn.Linear(32 * 3 * 7, 11)
        self.fc4 = nn.Linear(32 * 3 * 7, 11)
        self.fc5 = nn.Linear(32 * 3 * 7, 11)
        self.fc6 = nn.Linear(32 * 3 * 7, 11)
        def forward(self,img):
            feat = self.cnn(img)
            feat = feat.view(feat.shape[0],-1)
            c1 = self.fc1(feat)
            c2 = self.fc2(feat)
            c3 = self.fc3(feat)
            c4 = self.fc4(feat)
            c5 = self.fc5(feat)
            c6 = self.fc6(feat)
            return c1,c2,c3,c4,c5,c6
model = MyCNN()
print(model)

输出网络结构

MyCNN(
  (cnn): Sequential(
    (0): Conv2d(3, 16, kernel_size=(3, 3), stride=(2, 2))
    (1): ReLU()
    (2): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
    (3): Conv2d(16, 32, kernel_size=(3, 3), stride=(2, 2))
    (4): ReLU()
    (5): MaxPool2d(kernel_size=2, stride=2, padding=0, dilation=1, ceil_mode=False)
  )
  (fc1): Linear(in_features=672, out_features=11, bias=True)
  (fc2): Linear(in_features=672, out_features=11, bias=True)
  (fc3): Linear(in_features=672, out_features=11, bias=True)
  (fc4): Linear(in_features=672, out_features=11, bias=True)
  (fc5): Linear(in_features=672, out_features=11, bias=True)
  (fc6): Linear(in_features=672, out_features=11, bias=True)
)

4.优缺点

CNN一个非常重要的特点就是头重脚轻（越往输入权值越小，越往输出权值越多），呈现出一个倒三角的形态，这就很好地避免了BP神经网络中反向传播的时候梯度损失得太快。

优点
　　•共享卷积核，对高维数据处理无压力
　　•无需手动选取特征，训练好权重，即得特征分类效果好
缺点
　　•需要调参，需要大样本量，训练最好要GPU
　　•物理含义不明确（也就说，我们并不知道没个卷积层到底提取到的是什么特征，而且神经网络本身就是一种难以解释的“黑箱模型”）
