MFC与柱状图

目前用于MFC画图表的库很少，据我所知只有Hight-Speed Charting（下简称HSC）和teechart，开源的就只有HSC，首先HSC确实是款很强大的库，但是它的柱状图画起来非常奇怪，x轴下标必须从0开始，必须连续，更不用说x轴坐标要为string的情况了，没这个接口。这导致我在画大部分柱状图时很不方便。商用的teechart没使用过，从官网下载的安装包打不开。我看到QT有很强很好用的控件，但是我的项目必须用MFC，我哭死。

Discrete Bar Chart v0.1

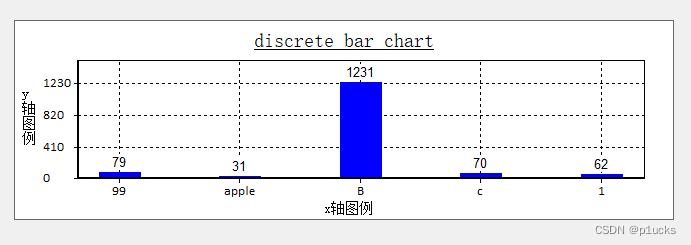

由于我在项目中经常会用到柱状图，于是我打算先自己写一个画柱状图的类——discrete bar chart。花了几天时间，终于出了第一个版本v0.1，有海量bug与不足之处，只是属于能用的范畴。下为一些示例图：
在这里插入图片描述

按y轴数据排序

按y数据排序

关闭虚线

在这里插入图片描述

如你所见，坐标轴的图例甚至还没实现…

使用

1. 首先创建一个Picture Control控件

在这里插入图片描述

2. 在你的MFC对话框的OnPaint()函数中添加如下代码

void YourDlg::OnPaint()
{
	CPaintDC dc(this); // device context for painting
					   // TODO: 在此处添加消息处理程序代码
					   // 不为绘图消息调用 CDialogEx::OnPaint()
	// 模拟数据
	unordered_map<string, int> testData;
	testData.emplace("apple", 31);
	testData.emplace("B", 123);
	testData.emplace("c", 70);
	testData.emplace("1", 62);
	testData.emplace("99", 79);
	// 1. 获取控件用户区域
	CRect clientRect;
	GetDlgItem(IDC_STATIC)->GetClientRect(clientRect);
	CDC* pDC = GetDlgItem(IDC_STATIC)->GetDC();
	// 2.创建
	DiscreteBarChart barChart;
	barChart.create(pDC, clientRect);
	// 3.设置一些参数
	barChart.setTitle("discrete bar chart");
	barChart.setDrawValueOnTop(true);
	// 4. 绘图
	barChart.Draw(testData);

	CDialogEx::OnPaint();
	GetDlgItem(IDC_STATIC)->ReleaseDC(mdc);
}

目前只有一个绘图接口，可接受一个unorder_map<std::string, int>
string为x轴数据，int为y轴数据。

void Draw(std::unordered_map<std::string, int>& data);

项目地址

github

后记

如果你对这个项目感兴趣，请留言让我知道，你们的热情就是我做下去的动力！

更新日志

2023/8/15

增加xy轴图例
