本文介绍了一个实验案例，通过配置RIP动态路由与静态路由实现不同路由器间的通讯。具体包括：AR1到AR2再到AR4使用RIP动态路由，而AR1到AR3再到AR4则使用静态路由。文中详细记录了路由器命名、IP地址分配、动态及静态路由配置等步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

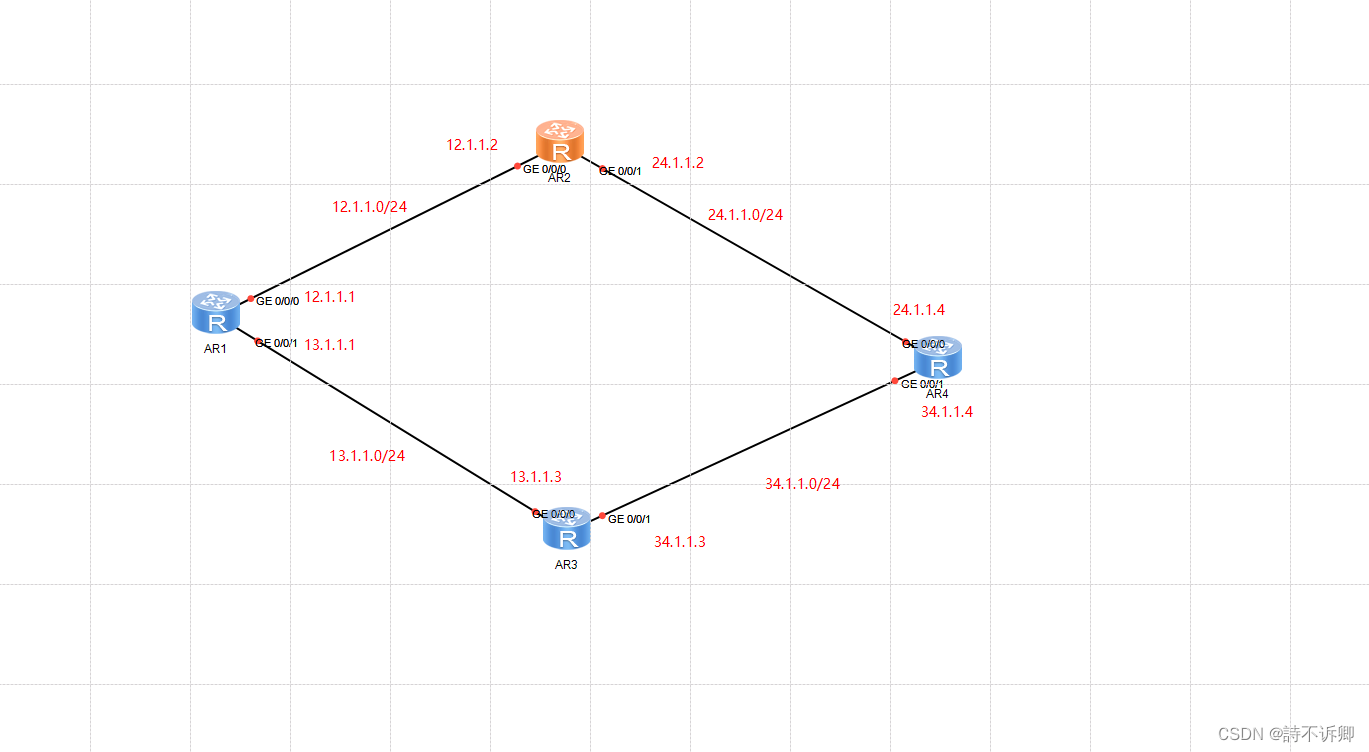

网络拓扑图

在这里插入图片描述

目标

AR1>AR2>AR4 使用动态路由(采用RIP)
AR1>AR3>AR4使用静态路由
链路优先使用动态路由进行数据传输

操作步骤

修改路由器名称

#AR1
sysname R1
#AR2
sysname R2
#AR3
sysname R3
#AR4
sysname R4

配置路由器IP

# R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/0]ip add 13.1.1.1 24
#R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2]int g0/0/1
[R2-GigabitEthernet0/0/0]ip add 24.1.1.2 24
#R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 13.1.1.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 34.1.1.3 24
#R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 24.1.1.4 24
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 34.1.1.4 24
#R4

Loopback

#R1
[R1]int LoopBack 0
[R1-LoopBack0]ip add 1.1.1.1 32
#R4
[R4]int LoopBack 0
[R4-LoopBack0]ip add 4.4.4.4 32

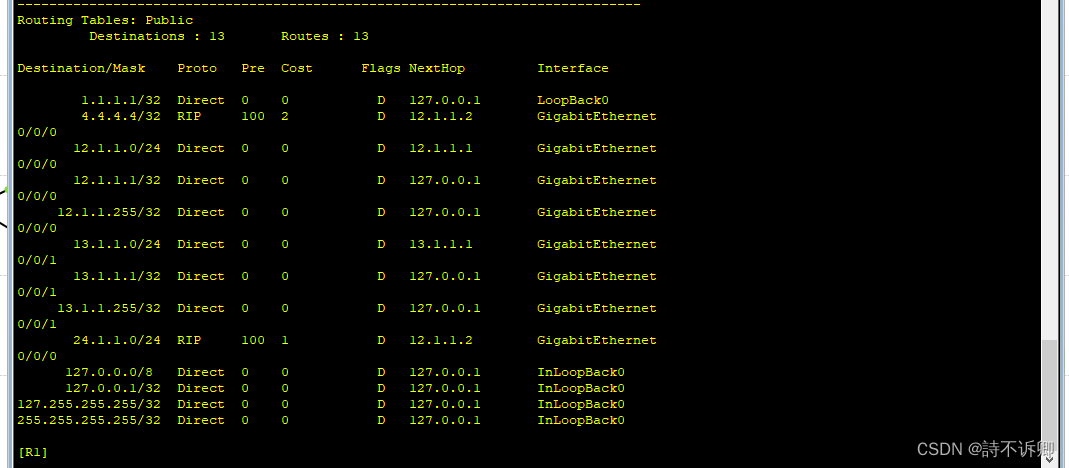

配置动态路由链路

#R1
[R1]rip 1
[R1-rip-1]network 12.0.0.0
[R1-rip-1]network 1.0.0.0
[R1-rip-1]version 2
#R2
[R2]rip 1
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 24.0.0.0
[R2-rip-1]version 2
#R4
[R4]rip 1
[R4-rip-1]net 24.0.0.0
[R4-rip-1]net 4.0.0.0
[R4-rip-1]version 2

配置静态路由链路

#R1

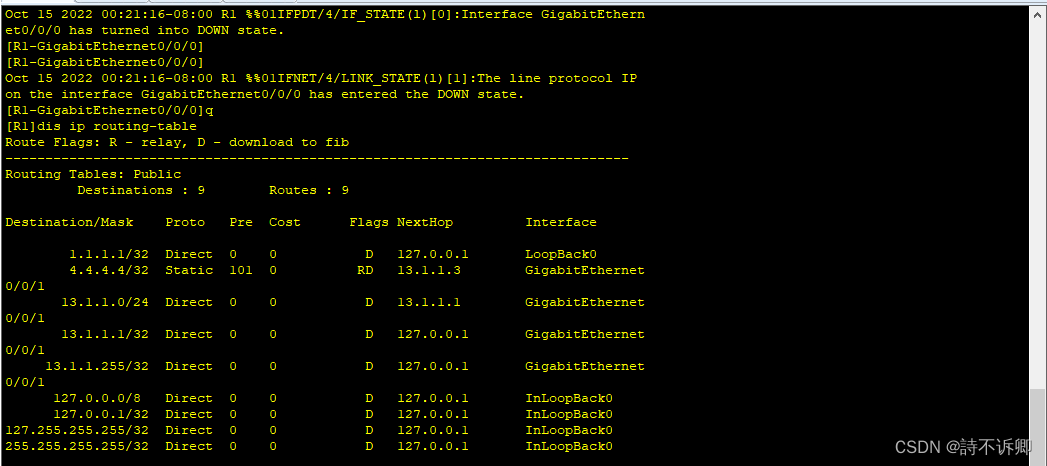

[R1]ip route-static 4.4.4.4 32 13.1.1.3 preference 101
#R2
[R2]ip route-static 4.4.4.4 32 34.1.1.4
[R2]ip route-static 1.1.1.1 32 13.1.1.1
#R4
[R4]ip route-static 1.1.1.1 32 34.1.1.3
